1.4 Прискорення поршня
Прискорення поршня визначається як похідна від швидкості за часом:
j = R(cos + cos2)2. (1.9)
Поршень має екстремальні значення прискорення при = 0 і =180°. При = 0 (у ВМТ) абсолютне значення прискорення поршня максимально. При = 180° (у НМТ) абсолютне значення прискорення поршня менше за модулем і протилежне за знаком.
Значення прискорення поршня j = 0 відповідає куту повороту кривошипа, при якому швидкість поршня має максимальне значення. При < 0,25 прискорення досягає найбільшого негативного значення тільки один раз. При > 0,25 прискорення досягає негативного максимуму двічі (по обидві сторони від НМТ). У цьому випадку мінімальне прискорення jMIN, м/с2, визначають за формулою:
(1.10)

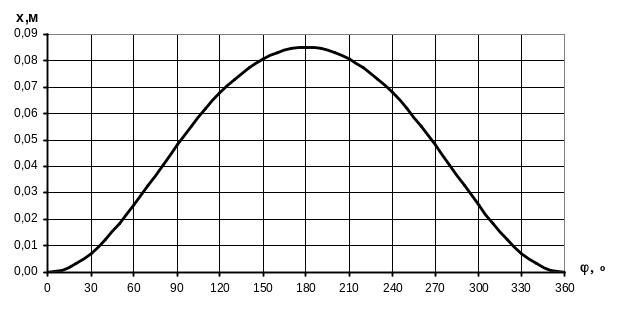

Рисунок 1.2 – Переміщення поршня в залежності від кута повороту колінчастого вала

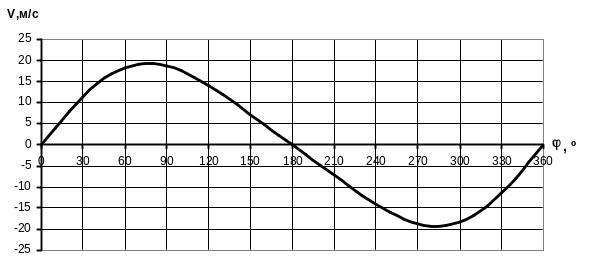

Рисунок 1.3 – Швидкість поршня в залежності від кута повороту колінчастого вала
Рисунок 1.4 – Прискорення поршня в залежності від кута повороту колінчастого вала
Результати розрахунку переміщення (формула (1.7)), швидкості (1.8) і прискорення (1.9) поршня від кута повороту колінчастого вала оформлюють у вигляді таблиці (таблиця 1.1). За результатами розрахунків будують графіки залежностей переміщення, швидкості і прискорення поршня від кута повороту колінчастого вала, зразки яких наведені на рисунках 1.2÷1.4.
Застосування ЕОМ дозволяє значно полегшити розрахунки й аналіз їхніх результатів. При використанні програмних табличних процесорів (наприклад, Microsoft Excel) необхідно приділити особисту увагу розрахунку тригонометричних функцій, а саме, перевести спочатку значення кута із градусів у радіани:
(1.11)
При виконанні розрахунків треба звернути увагу на те, що переміщення поршня x при куті повороту кривошипу 180º має дорівнювати ходу поршня S, максимальне прискорення може складати до 20 000 м/с2.
Таблиця 1.1 – Результати кінематичного розрахунку ДВЗ
, º |
x, м |
v, м/с |
j, м/с2 |
0 |
|
|
|
10 |
|
|
|
20 |
|
|
|
… |
|
|
|
360 |
|
|
|
2 Динамічний розрахунок двз
2.1 Вихідні дані до розрахунку
Динамічний розрахунок проводять для діапазону кутів п.к.в. від 0 до 720º. Крок розрахунку такий само, як у кінематичному розрахунку – 10 п.к.в. (12 для 5-тициліндрових ДВЗ).
Вихідними даними до розрахунку є:
- значення тисків навколишнього середовища р0, наприкінці впуску ра, наприкінці стиску рс, наприкінці розширення рb, залишкових газів рr, МПа, за даними теплового розрахунку;
- площа днища поршня Fп, мм2:
(2.1)
- маси елементів КШМ, кг (рисунок 2.1):
а) маса mj, що зосереджена на осі поршневого пальця;
б) маса поршневого комплекту mп;
в) маса шатунної групи mш;
г) частина маси шатунної групи, що віднесена до центра верхньої голівки шатуна і рухається зворотно-поступально разом з поршнем mш.п.;
д) частина маси шатунної групи, що віднесена до центра нижньої голівки шатуна і рухається обертально разом з колінчастим валом mш.к..
Для спрощення динамічного розрахунку дійсний КШМ замінюють динамічно еквівалентною системою зосереджених мас, в яку входить маса mj:
(2.2)
Маса поршневого комплекту тп визначається як сума мас його деталей:
,
(2.3)
де mпорш – маса поршня, кг;
mп.к – маса поршневих кілець, кг;
mп.п – маса поршневого пальця, кг;
mс.к – маса стопорних кілець поршневого пальця, кг.
Масу шатунної групи mш замінюють системою двох мас mш.п і mш.к за умови:
(2.4)
Орієнтуючись на дані прототипу та основні розміри двигуна, що проектується, визначають масу частин КШМ, що рухаються поступально і обертально. Дані по показниках маси деяких двигунів приведені в таблиці 2.1.
При відсутності даних по двигуну необхідно задатися конструктивними масами поршневої mп і шатунної груп mш для автомобільних двигунів за статистичними даними, що наведені в таблиці 2.2:
(2.5)
(2.6)
(2.7)
(2.8)
Таблиця 2.1 – Основні геометричні та масові параметри ДВЗ країн СНД
Модель двигуна |
Діаметр циліндра D, мм |
Хід поршня S, мм |
Довжина шатуна L, мм |
|
Маса поршневого комплекта тп, кг |
Загальна масса шатунної групи mш, кг |
Маса, що віднесена до верхньої головки шатуна, mш.п, кг |
Маса, що віднесена до нижньої головки шатуна, mш.к, кг |
Маса маховика mм, кг |
МеМЗ-968 |
76 |
66 |
142 |
0,23 |
0,433 |
0,7 |
0,195 |
0,505 |
6,0 |
МеМЗ-245 |
72 |
67 |
120 |
0,28 |
0,435 |
0,572 |
0,157 |
0,415 |
6,17 |
МЗМА-408 |
76 |
75 |
140 |
0,27 |
0,442 |
0,838 |
0,23 |
0,608 |
8,35 |
АЗЛК-412 |
82 |
70 |
134 |
0,26 |
0,509 |
0,913 |
0,26 |
0,653 |
7,28 |
ВАЗ-2101 |
76 |
66 |
136 |
0,24 |
0,478 |
0,844 |
0,254 |
0,59 |
6,78 |
ГАЗ-21, -24 |
92 |
92 |
169 |
0,27 |
0,722 |
0,99 |
0,27 |
0,72 |
12,5 |
ГАЗ-51 |
82 |
110 |
202 |
0,27 |
0,627 |
0,988 |
0,273 |
0,715 |
15,75 |
ГАЗ-53, -66 |
92 |
80 |
156 |
0,26 |
0,722 |
0,876 |
0,248 |
0,628 |
13,7 |
ЗіЛ-130 |
100 |
95 |
185 |
0,26 |
1,187 |
1,272 |
0,353 |
0,919 |
21,2 |
ЗіЛ-375 |
108 |
95 |
185 |
0,26 |
1,307 |
1,282 |
0,353 |
0,929 |
21,2 |
ЗіЛ-645 |
110 |
115 |
203 |
0,283 |
2,157 |
2,08 |
0,7 |
1,475 |
31,6 |
Д-245.12 |
110 |
125 |
238 |
0,26 |
2,33 |
3,06 |
0,9 |
2,16 |
31,4 |
ЯМЗ-236 |
130 |
140 |
265 |
0,26 |
3,524 |
4,335 |
1,21 |
3,125 |
66,1 |
ЯМЗ-238 |
130 |
140 |
265 |
0,26 |
3,524 |
4,335 |
1,21 |
3,125 |
65 |
КамАЗ-740 |
120 |
120 |
225 |
0,27 |
2,95 |
3,25 |
1,0 |
2,25 |
32,9 |
СМД-14 |
120 |
140 |
250 |
0,28 |
2,95 |
4,01 |
1,19 |
2,82 |
45,5 |
СМД-60 |
130 |
110 |
210 |
0,26 |
3,63 |
3,91 |
1,1 |
2,81 |
59,6 |
Таблиця 2.2 – Діапазони питомих конструктивних мас поршня та шатуна
Тип двигуна |
Конструктивна маса, кг/м2 |
||
поршневого комплекту mп |
шатуна mш |
||
З примусовим запалюванням |
nN ≤ 4500 хв-1 |
(1,08…1,20)·D |
(1,35…1,45)·D |
nN ≥ 4500 хв-1 |
(1,2…1,25)·D |
(1,7…1,2)·D |
|
Дизель |
nN ≤ 3000 хв-1 |
(1,8…2,0)·D |
(2,1…2,25)·D |
nN ≥ 3000 хв-1 |
(1,5…1,7)·D |
(1,6…1,9)·D |
Рисунок 2.1 – Система зосереджених мас, що еквівалентна кривошипно-шатунному механізму
