2.7. Выбор счетчика воды
Счетчик подбирается на основании двух условий: средний часовой расход воды для здания должен быть меньше эксплуатационного расхода счетчика (приведен в таблице 4 СНиП 2.04.01-85*) и потери напора на счетчике (hсч) не должны превышать 5 м для крыльчатых счетчиков.
Сначала вычисляем среднечасовой расход воды в здании:
,
м3/ч,
где
Т – время водопотребления в течении
суток (для жилого здания Т=24ч).
Выбираемый счетчик должен иметь эксплуатационный расход не менее, чем найденный среднечасовой для здания.
Потери напора на счетчике вычислим по формуле:
где S – гидравлическое сопротивление счетчика;
q – расчетный расход на вводе в здание.
,м3/ч.
Для данного
здания выбирается счетчик воды ВСКМ-25
(
,
).
,
.
Определение требуемого напора
Требуемый напор определяется по формуле:
,
где Hгеом - геометрическая высота подачи воды от отметки гарантийного напора в наружной сети водопровода до отметки диктующего водоразборного устройства.
-путевые
потери напора по расчетному направлению:
hм
– потери напора на местных сопротивлениях.
Для жилых зданий принимаем 30% от
:
потери
напора на счетчике:
- свободный напор
у
диктующего устройства
(принимается по прило-
жению 2 СНиП 2.04.01-85*).

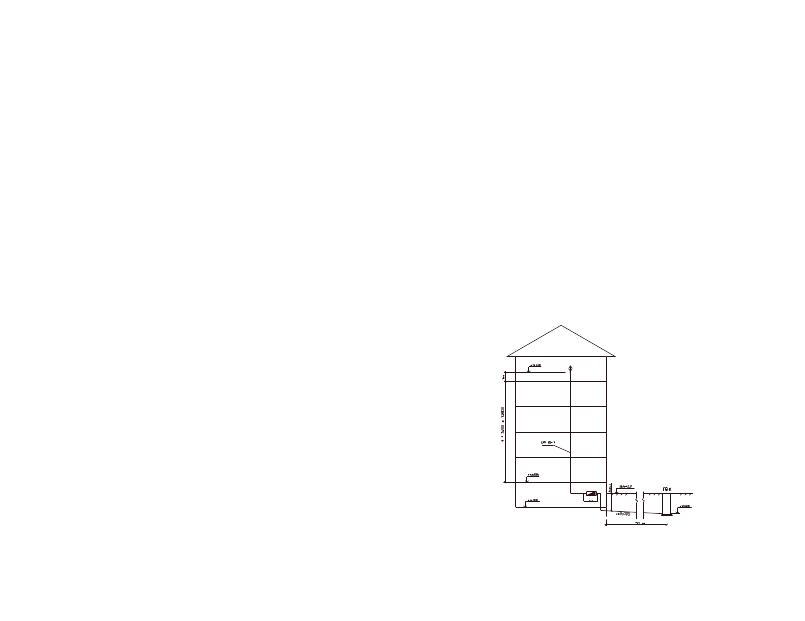

Рис.2.Схема для
определения Нгеом
Определим требуемое сопротивление:
м
> Hгар
= 28 м.
Система будет работать под напором из городской сети водопровода с повысительной установкой.
Конструирование сети в1, монтаж сети
Ввод прокладывается перпендикулярно наружной стене здания. От ввода до стояков разводящая сеть прокладывается по наиболее коротким расстояниям.
В данном проекте водопровод выполнен из стальных труб диаметром 15, 25, 32, 50 согласно ГОСТ 3262-75*.
Глубина заложения труб должна исключать замерзание в них воды, поэтому должна быть на 0,5 м больше глубины промерзания грунта.
hзал
= hпр
+ 0,5 (м) = 0,6 + 0,5 = 1,1 м
Минимальная глубина заложения определяется из условия защиты труб от воздействия внешних нагрузок и предохранения воды от нагревания в летнее время, hmin = 1 м.
Магистраль проложена в подвале на высоте 0,5 м от потолка подвала, которая уложена на полки, прикрепленные к стенам. Разводящая сеть имеет уклон в сторону ввода равный 0,005.
Стояки размещаются в узлах водоразбора, в местах установки одиночных санитарных приборов. К водоразборным устройствам прокладываются подводки вдоль стен кухонь, ванных комнат, туалетов.
3. Система внутреннего водоотведения
Системы внутреннего водоотведения - это комплекс трубопроводов и инженерных устройств, обеспечивающий прием сточных вод в местах их образования и отведения по системе закрытых трубопроводов за пределы здания.
Сточные воды образуются от использования воды на какие-либо нужды, в процессе чего она получает загрязнения, сточные воды необходимо удалять от мест образования. Для их отведения в наружную сеть канализации и далее на очистку служит внутренняя система водоотведения.
