0201 Схн вузол uh ph qh рг qг мод q1 q2,

СХН – номер статичної характеристики (ціле число);

ВУЗОЛ – номер вузла;

UH – номінальна напруга вузла, до якого віднесене навантаження (кВ) (якщо не задане значення МОД, то використовується як початкове наближення активної складової вузлової напруги);

PH, QH – активна та реактивна складові навантаження вузла (МВт, Мвар);

РГ, ОГ – активна та реактивна складові генерації вузла (мВт, Мвар);

МОД – заданий модуль напруги (кВ);

Q1, Q2 – межі зміни реактивної потужності для вузла із заданим модулем напруги (Мвар).

Крім того для вузлів, що є базисними або балансувальними необхідно надати значення додаткових параметрів, використовуючи рядок даних з кодом “0202” наступної структури:

0202 ВУЗОЛ Umin Umax Pmin Pmax Озн,

ВУЗОЛ – номер вузла (ціле число);

Umin, Umax – мінімальне та максимальне значення модуля напруги (кВ), що може бути забезпечений у даному вузлі (можливий діапазон регулювання напруги);

Pmin, Pmax – мінімальне та максимальне значення генерації активної потужності (МВт, Мвар);

Озн – ознака того, що вузол належить до базисних (-1) або балансувальних (1) вузлів ЕМ.

Кожну вітку ЕМ (ЛЕП, трансформатори, автотрансформатори) необхідно описати з використанням такого формату даних (код рядка “0301”):

0301 ВУЗОЛ1 ВУЗОЛ2 R X B TK’ TK’’,

ВУЗОЛ 1 – номер вузла початку вітки;

ВУЗОЛ 2 – номер вузла кінця вітки;

R – активна складова опору вітки (Ом);

Х – реактивна складова опору вітки (Ом);

С – ємнісна провідність (зі знаком «–») в Т-подібній заступній схемі ЛЕП, або індуктивна провідність (зі знаком «+») вітки намагнічування заступної схеми трансформатора (мкСм);

ТК’, ТК’’ – дійсна та уявна складові коефіцієнта трансформації трансформатора; опір трансформатора приведено до напруги першого вузла, а коефіцієнтом трансформації є відношення напруги вузла кінця вітки до напруги вузла початку вітки.

Для наведеного прикладу ЕМ (див. рис. 9.1.) вихідні дані з використанням уніфікованого формату мають такий вигляд:

0201		1.	330.
0201		2.	115.	171.2	80.9
0201		10.	330.	129.86	37.2
0201		11.	115.	134.	61.2
0201		22.	330.	584.	100.	351.	-1000.	1000.
0202		22.	320.	351.	-1.
0201		25.	115.
0201		26.	330.	346.73	-162.8
0201		30.	115.	77.3	38.3
0000
0301		1.	22.	3.25	26.3	-286.
0301		1.	26.	0.92	5.33	-63.
0301		26.	10.	3.25	6.8	-55.
0301		2.	25.	3.6	7.1	-47.
0301		1.	2.	0.79	28.3	21.0	0.341
0302	5	1.	2.	0.307	0.391	0.007	1.
0301		10.	11.	1.	30.	55.	0.362
0302	5	10.	11.	0.307	0.391	0.007	1.
0301		26.	25.	2.64	94.1	22.	0.342
0302	5	26.	25.	0.307	0.391	0.007	1.
0301		26.	30.	1.32	57.9	7.	0.348
0302	5	26.	30.	0.307	0.391	0.007	1.
0000
0000

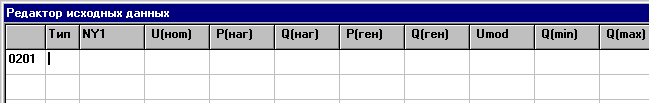

Для спрощення процесу введення та коригування параметрів ЕМ у редакторі вхідних даних ПК АЧП передбачено, що після введення стандартизованого коду рядка даних, заголовок 1 набуває відповідного вигляду, показуючи перелік інформації, яка має бути введена в даний рядок. Так, наприклад, після введення коду “0201” заголовок 1 набуває вигляду:

Після введення вхідних даних для розрахунку нормального режиму ЕМ необхідно перевірити їх на наявність помилок. Для цього необхідно ініціювати систему тестування, натиснувши кнопку 5 вікна редактора (див.рис. 9.3). Наявні помилки відображаються у полі 6 у вигляді:

Для продовження роботи всі виявлені помилки мають бути виправлені. За відсутності помилок редактор видає відповідне повідомлення.

Відкориговані дані необхідно зберегти на жорсткому диску, що здійснюється шляхом натискання кнопки 7. При цьому здійснюється повторне тестування даних з видачею відповідних повідомлень.

Після збереження файлу даних базової моделі автоматично формується розрахункова модель ЕС шляхом конвертації базової моделі ЕС з текстового уніфікованого формату у внутрішній бінарний формат.

У разі необхідності сформований файл вхідних даних про параметри ЕС може бути роздрукований за допомогою принтера. Запуск процедури друку виконується за допомогою кнопки 8. Припинення роботи з РФВД здійснюється натисканням кнопки "Выход".
