3. Пример оформления материалов по пункту 16.

1. Проектирование разбивочного геодезического обоснования для выноса границ квартала усадебной застройки в натуру.

Недалеко от проектируемого квартала имеются исходные пункты полигонометрии ПЗ-085, ПЗ-086 и ПЗ-201, ПЗ-202 (рис.7).

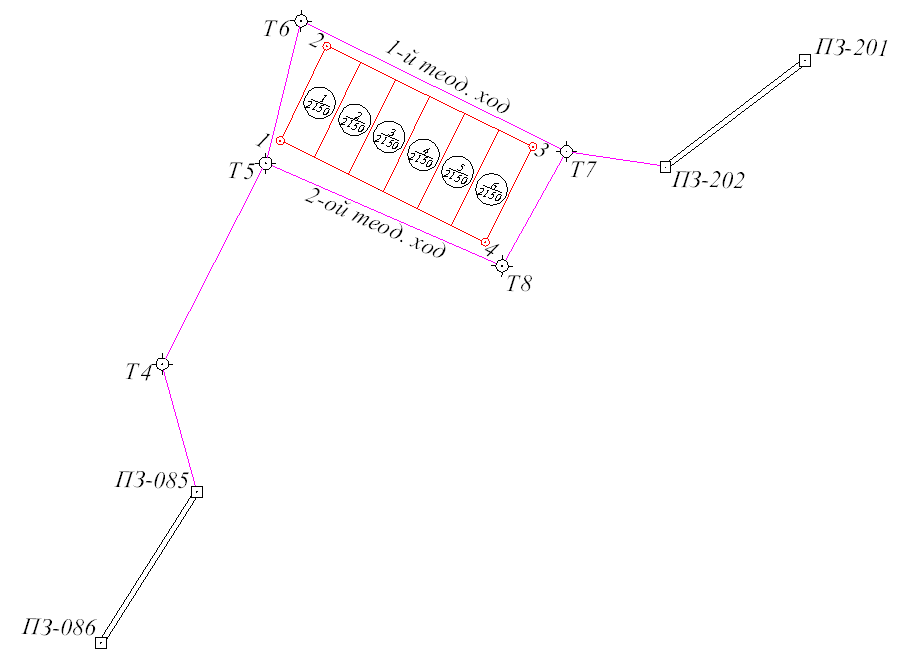

Рис. 7. Схематический чертёж проектных теодолитных ходов и

квартала усадебной застройки.

Вынос в натуру поворотных точек квартала 1-2-3-4 осущест-вляется построением двух проектных теодолитных ходов между исходными пунктами полигонометрии:

1) Теодолитный ход первого порядка (точки ПЗ-086, ПЗ-085, Т4, Т5, Т6, Т7, ПЗ-202, ПЗ-201).

2) Теодолитный ход второго порядка (точки Т4, Т5, Т8, Т7, ПЗ-202).

2.Схематический чертеж теодолитных ходов (рис. 6) и определение по плану координат точек Т4, Т5, Т6, Т7, Т8 (табл.3).

Таблица 3

№	Х, м	Y, м
Т4	4535,0	5453,0
Т5	4681,6	5528,2
Т6	4785,4	5554,2
Т7	4690,2	5747,6
Т8	4606,8	5697,2

3. Расчёт углов и линий проектных теодолитных ходов представлен в виде «Ведомости координат» (табл. 4).

Примечание. При этом сначала записывают координаты точек ходов, а затем вычисляют приращения координат, расстояния, дирекционные углы и горизонтальные углы при поворотных точках ходов с контролем.

Таблица 4

№ точек

X

Y

ΔX

ΔY

S2= ΔY2+ ΔX2

S= ΔY/sinα

S= ΔX/cos α

α

β

ПЗ-086

ПЗ-085

Т4

Т5

Т6

Т7

ПЗ-202

ПЗ-201

4. Разбивочный чертеж для выноса в натуру точек теодолитного хода (рис.8) с указанием последовательности работы на местности.

Порядок работы:

1…..

2…..

3…..

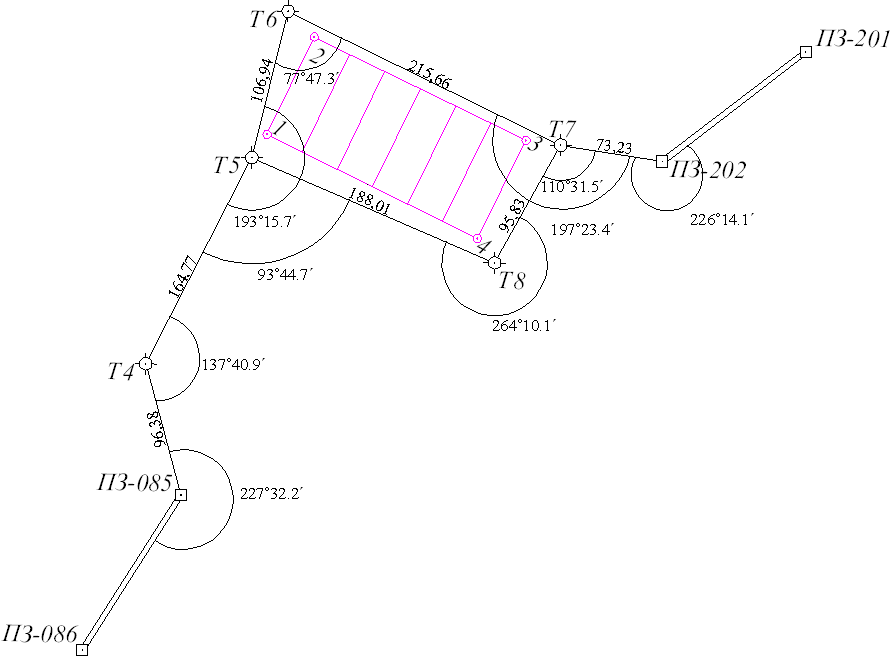

Рис. 8. Разбивочный чертеж для теодолитных ходов.

5. Расчет допустимого расхождения (невязки) при выносе в натуру проектного теодолитного хода.

Примечание. Привести формулу и выполнить расчет с учетом используемых приборов.

6. Расчет геоданных (углов и линий) для выноса в натуру поворотных точек квартала усадебной застройки.

Примечание. 1) При этом выбирают способ перенесения проектных точек в зависимости от расположения их относительно точек и линий теодолитных ходов (разбивочной геодезической основы).

2)Необходимо предусмотреть применение способов: полярных и прямоугольных координат, линейных засечек и др.

3)Необходимые вычисления сопровождать схематическими чертежами. Полученные результаты показать на этих чертежах.

7. Разбивочный чертеж для выноса в натуру поворотных точек квартала индивидуальной застройки приведен на рис.9 с указанием последовательности работы на местности.

П орядок работы:

1…..

2…..

3…..

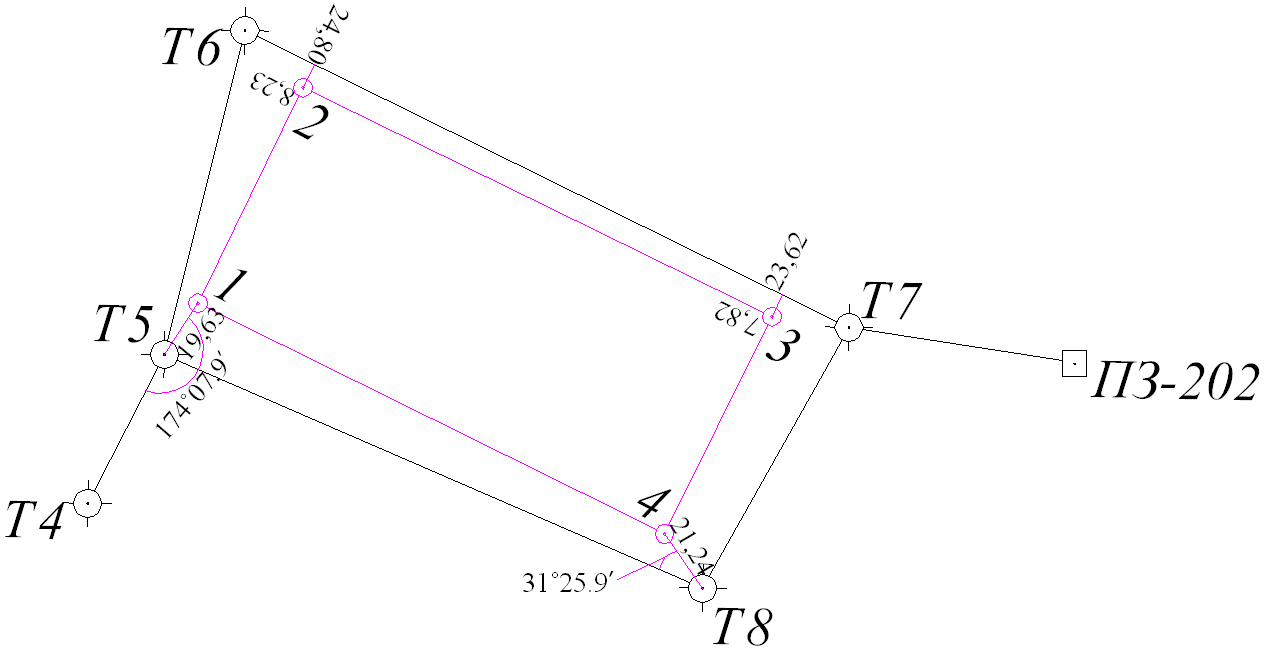

Рис. 9. Разбивочный чертеж для выноса на местности поворотных точек квартала (способы полярный и перпендикуляров).

8. Составление «Разбивочного чертежа» для выноса в натуру границ запроектированных участков индивидуальной застройки (рис. 10).

Последовательность работы:

1) От ранее вынесенной в натуру поворотной точки квартала 2, в сторону точки 3, последовательно откладываем проектные расстояния и получаем точки границ участков.

2) Переходим на поворотную точку 3 квартала и проверяем вынесенное расстояние 3-4.

3) От точки 4 в створе линии на точку 1 последовательно откладываем вычисленные расстояния и получаем точки границ участков.

4) Переходим на поворотную точку 1 квартала и проверяем вынесенное расстояние 1-2.

5) Для контроля делаем дополнительные промеры вновь образованных границ участков. Вынесенные на местности расстояния не должны отличаться от вычисленных аналитически в процессе проектирования участков более, чем на допустимую величину.

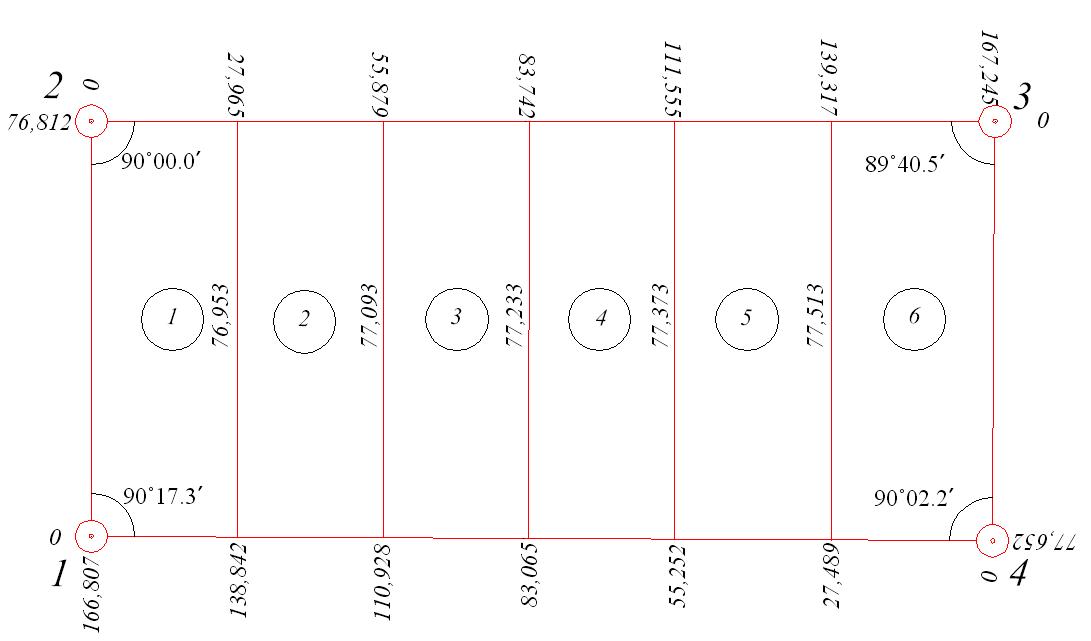

Рис. 10. Разбивочный чертеж для выноса на местность границ земельных участков

Приложение 3

Правила оформления межевого плана

Приложение 4

Пример геодезической подготовки проекта строительства микрорайона с многоэтажной застройкой

1.Общие сведения. Разбивочная геодезическая сеть строительной площадки используется для создания разбивочных сетей сооружения, выноса в натуру осей зданий, дорог, инженерных сетей и обеспечения исполнительных съемок. Плановые геодезические сети строительной площадки создаются в виде строительной сетки (рис. 11, а), красных и других линий регулирования застройки (рис. 11, б), центральных систем (рис. 11, в) и других видов сетей. Выбор вида разбивочной сети зависит от формы возводимых зданий и сооружений, их размещения, условий видимости и др.

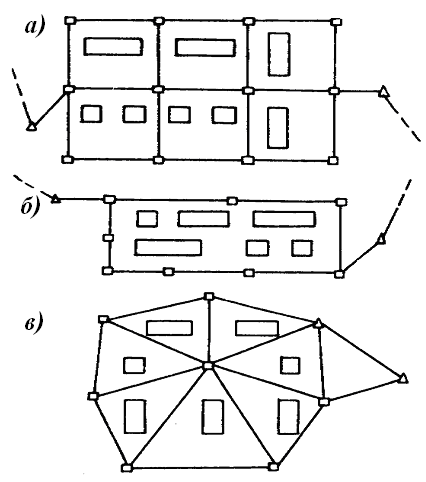

Рис. 11. Варианты построения строительной сетки

2. Правила размещения проекта строительной геодезической сетки на проектном плане.

На квартале с крупными проектируемыми жилыми и общественными зданиями и сооружениями запроектировать строительную сетку со сторонами 100х100м. Для этого на листе кальки формата А4, расчертить сетку с шагом 100 метров в масштабе плана. Наложить кальку на квартал и перемещая кальку добиться соблюдения двух условий:

а) стороны сетки должны быть, по возможности, параллельны осям зданий (фасадам);

б) вершины строительной сетки должны располагаться так, чтобы обеспечить их сохранность как можно дольше, т.е. не должны попадать в зоны земляных работ. Размещать строительную сетку исходя из удобства привязки зданий к строительной сетке (рис.12).

Рис. 12. Оптимальная схема размещения строительной сетки

3. Способы привязки зданий к строительной сетке.

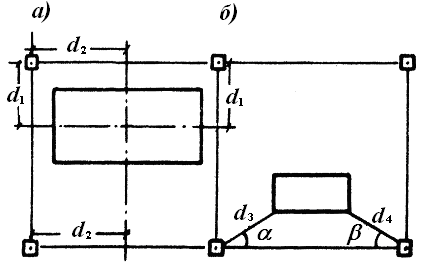

Общие сведения. Схема привязки осей здания (сооружения) способом перпендикуляров (рис. 13, а) и полярных координат для углов здания (рис. 13, б).

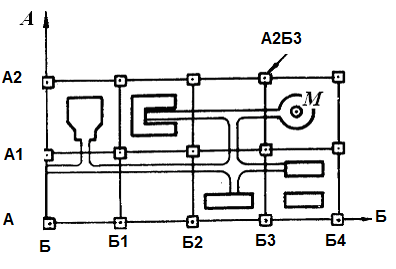

Рис. 13. Схема привязки осей здания к сторонам и углов сооружения к точкам строительной сетки.

3.1. Осуществить привязку зданий следующими способами: полярных и прямоугольных координат, линейной засечкой и др.

Результаты измерений по плану и вычислений записать на схематические чертежи.

3.2. При необходимости средняя квадратическая погреш-ность выноса на местность проектной точки может быть предвы-числена по формуле

,

где и – средние квадратические погрешности отложения расстояний и ; – средняя квадратическая погрешность построения прямого угла, которая зависит от точности теодолита и технологии работы.

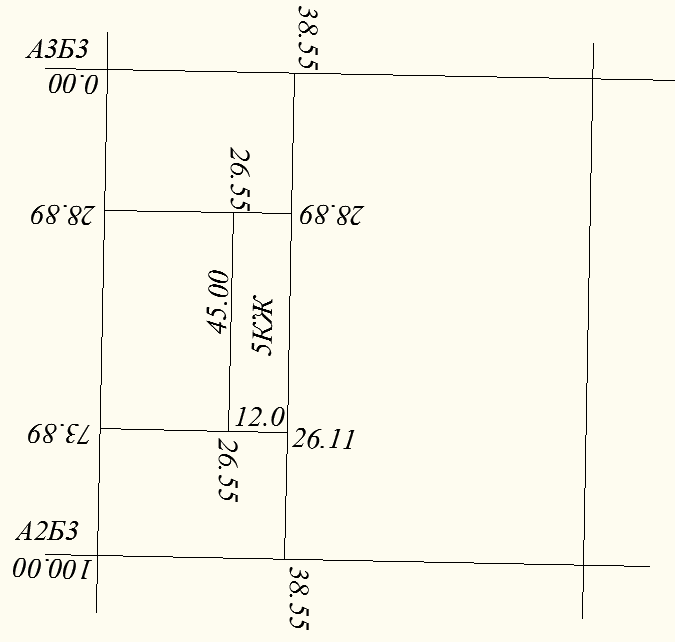

4. Пример оформления разбивочного чертежа для выноса здания от строительной сетки

Планируется вынести на местности углы здания от пунктов А2Б3 и А3Б3 строительной сетки (рис. 14).

Рис. 14. Схема привязки здания к сторонам строительной сетки.

По координатам углов строительной сетки и здания вычисляются расстояния для выноса на местности.

На местности при разбивке здания от пунктов А2Б3 и А3Б3 откладывают отрезки в створе линии. В полученных точках с помощью теодолита (экера) строят прямые углы и по перпендикулярам откладывают необходимые отрезки.

5. Подготовка геодезических данных для выноса на местность красных линий.

Общие сведения. На квартале с крупными проектируемыми жилыми и общественными зданиями и сооружениями необходимо подготовить геодезические данные для выноса в натуру красных линий.

План красных линий составляют в масштабе 1:2000. На нем обычно показываются геодезические пункты, опорные здания и другие данные, необходимые для подготовки геодезических данных для перенесения проекта в натуру, как правило, аналитическим способом.

Аналитическая подготовка предполагает, что все точки излома красных линий и створные точки на длинных линиях, точки пересечения осей проездов должны быть определены в единой городской системе координат. Исходными данными для аналитической подготовки служат точки теодолитных ходов, пункты полигонометрии, координаты углов опорных зданий и сооружений или координаты точек ранее вынесенных красных линий.

После проверки и уточнения состояния пунктов геодезического обоснования составляют геодезический проект детальной разбивки красных линий, осей проездов в натуре в следующей последовательности:

1) запроектировать теодолитные ходы для выноса на местность поворотных точек красных линий;

2) составить схематические чертежи проектных ходов и схемы привязки поворотных точек красных линий к точкам теодолитного хода;

3) определить по плану координаты поворотных точек квартала и координаты точек теодолитного хода;

4) решая обратные геодезические задачи определить горизонтальные проложения, дирекционные углы, а затем и горизонтальные углы;

5) составить разбивочные чертежи для теодолитного хода и поворотных точек красных линий.

6. Пример привязки поворотных точек красных линий (рис. 15).

У словные обозначения:

Т4, Т5, Т6, Т7, Т8 – точки 1-го теодолитного хода;

Т1, Т2 – точки 2-го теодолитного хода;

9, 10, 11, 12, 13, 14 – поворотные точки красных линий.

ПЗ-085, ПЗ-086, ПЗ-101, ПЗ-102 – исходные точки геодезической сети

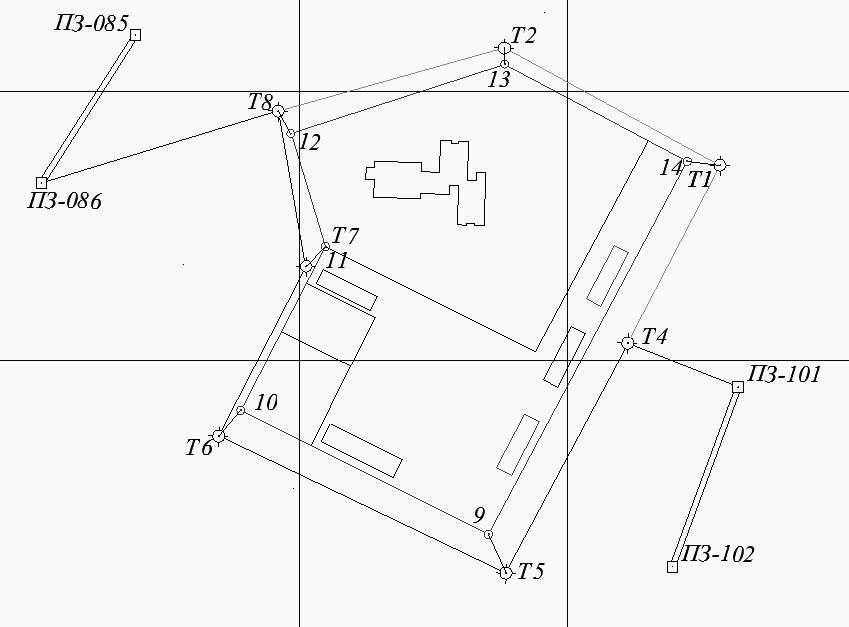

Рис. 15. Схема привязки поворотных точек красных линий

Темы рефератов:

1. Геодезические работы при строительстве и эксплуатации подземных коммуникаций

Содержание.

1. Общие сведения об инженерных подземных коммуни-кациях (ИПК), их видах.

2. Элементы подземных инженерных коммуникаций, подлежащие съёмке.

3. Общие сведения об организации и содержании работ по съемке ИПК при строительстве.

4. Исполнительная съёмка подземных коммуникаций.

5. Технология поиска подземных коммуникаций при отсутствии планов.

6. Геодезическое обеспечение кадастра инженерных подземных коммуникаций.

В этот раздел нужно включить расчёты по выполнению лабораторной работы «Геодезическое обеспечение инженерных подземных коммуникаций» (определение положения-координат смотровых колодцев канализационной и водопроводной сетей, расположенных на участке застроенной территории).

Заключение.

Список литературы.
