Глава 2. Геодезические работы при планировке и застройке городов

2.1. Назначение генерального плана населенного пункта.

2.2. Назначение, состав и задачи проекта детальной планировки,

По этим пунктам дать краткое описание генерального плана, проекта детальной планировки в соответствии с нормативными документами.

2.3.Геодезическая подготовка проекта строительства микро района с многоэтажной застройкой.

Описать технологию построения геодезической строитель-ной сетки на примере своего фрагмента плана. При этом учесть требования, указанные в [5].

2.4. Описать способ геодезической подготовки для выноса в натуру строительной сетки.

При оформлении строительной сетки на плане её вычертить зеленой тушью линиями толщиной 0,1-0,15 мм (рис. 2).

2.4.1. По плану выбрать исходную (начальную) линию сетки и определить координаты 3-х точек сетки этой линии и привязать их к пунктам геодезической сети (местоположение исходных пунктов было задано ранее).

2.4.2. По графическим координатам 3-х точек и координатам точек теодолитного хода, из решения обратных геодезических задач, определить расстояния и углы для последующего выноса на местность выбранных точек.

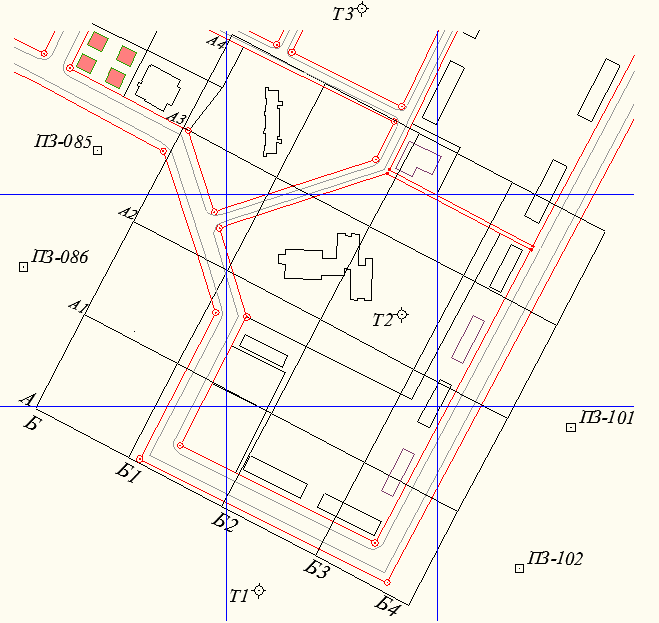

Рис. 2. Схема размещения строительной сетки на квартале с секционной застройкой.

2.4.3. При выносе на местность выбранных точек преду-смотреть независимость выноса одной из точек, т.е. разбивку точек начальной (исходной) линии предусмотреть с разных точек геодезического обоснования. Контролем выноса начального направления будет служить расположение трех точек на одной линии.

2.4.4. Составить «Разбивочные чертежи» для выноса в нату-ру: - проектного теодолитного хода;

- начального направления строительной сетки;

- точек строительной сетки.

В зависимости от применяемых приборов и инструментов описать последовательность работы на местности и контроля правильности выноса точек строительной сетки.

2.4.5. Способы определения фактических координат вершин строительной геодезической сетки.

Описать метод определения координат и рассчитать ожидаемую среднюю квадратическую погрешность (СКП) положения пунктов проектного полигонометрического хода и относительную погрешность хода.

2.4.6. Способ редуцирования вершин строительной сетки.

Привести пример на вычисление угловых и линейных эле-ментов редукции для одной вершины квадрата строительной сетки и полученные результаты показать на схематическом чертеже.

2.5. Способы привязки зданий и сооружений к строительной сетке (см. приложение 4).

Выбрать различные способы привязки к строительной сетке сооружений (перпендикуляров, полярных координат, засечек) и выполнить необходимые измерения на плане, привести расчеты, составить схематические чертежи с полученными результатами.

2.6. Составление и расчёты проекта красных линий для одного квартала.

В соответствии с «Инструкцией» [6] дать определение красной линии, проекта красных линий, порядок разработки, согласования и утверждения проекта красных линий.

2.6.1. Выполнить расчёты по вычислению проектных элементов красных линий кварталов, составить схематический чертеж с полученными данными.

Каждый студент на своем фрагменте проектного плана должен рассмотреть возможность выноса на местность красных линий различными способами.

2.6.2. Составить «Разбивочный чертёж» проектного теодо-литного хода для привязки точек красных линий.

Заключение.

Список литературы.

Приложение 1

Краткое описание проекта г. Бродска

Город Бродск запроектирован на выбранной территории, расположенной на расстоянии 17 км к юго-западу от г. Орлов, Орловской области.

Рельеф Орловской области типичен для средней полосы России. Территория, на которой раскинулся город, представляет собой плоскую, местами холмистую равнину, максимальный перепад высот 16 метров.

Архитектурное решение улиц и проездов. Система уличной сети - основа планировочной и архитектурно – планировочной композиции. Система уличной сети обеспечивает удобство связей внутри населенного пункта, организует удобные и короткие пешеходные и транспортные связи между всеми функциональными зонами поселения.

На данном этапе на план населенного пункта нанесены улицы в красных линиях в соответствии с принятыми архитектурными профилями.

Ширина главных улицы города, в т. ч. въезд в город, имеют ширину 22 м, бульвар – 44 м, а второстепенные улицы – 16 м.

Одно из главных условий – пересечение улиц под прямым углом, как правило, выполнено.

Система взаимосвязанных пересекающихся улиц делит жилые территории на участки – кварталы (жилые комплексы) размером 3 – 5 га. Длина квартала не должна превышать 300 метров. Жилые комплексы формируются на основе функционального объединения групп жилых домов по обслуживанию и совместному исполь-зованию территории. Это позволяет организовывать жилые комплексы с зонами первичного обслуживания, радиус обслу-живания которых не более 300 метров. Такая структурная органи-зация жилой зоны служит выравниванию условий общения жите-лей усадебной, блокированной и секционной застройки.

Создавая планировочную структуру населенного пункта и одновременно решая его архитектурно – планировочную компо-зицию средствами системы уличной сети, обеспечивают наилучшие связи населения с производственной зоной, с внешним миром и взаимосвязи структурных частей поселения.

При этом соблюдаются следующие требования:

- протяженность улицы должна быть минимальной;

- внутри жилых первичных комплексов усадебной застройки проектируются проезды шириной 16 метров от зоны первичного обслуживания к улицам, связывающим население жилого комплекса с объектами обслуживания;

- внутри жилых групп секционной застройки проектируются подъезды от улиц к жилым домам шириной до 3 метров и территории таких размеров, которые обеспечивали бы размещение не только площадок для игр детей и отдыха взрослых, но и некоторые хозяйственные потребности.

Организация и застройка территории ведется следующим образом: по периметру структурной единицы проектируются ряды участков жилых домов. В эту застройку могут входить и общественные здания со своими участками и секционная застройка.

Оставшаяся внутри комплекса не занятая территория орга-низуется так, что по ее границам намечаются вторые ряды застройки. В результате при площади комплекса в пределах 5 га, в центре его получается зеленая зона первичного обслуживания достаточного размера (около 0,5 га).

После отграничения зоны первичного обслуживания и разме-щения проездов внутри комплекса, вторые ряды застройки делятся на участки и на участках размещаются здания.

Приемы застройки жилыми домами. Застройка с обеих сторон улицы может быть однотипной или смешанной (усадебной и блокированной).

Участки, расположенные рядом друг с другом, образуют ряды. Длина рядов ограничивается противопожарными разрывами – ряды участков с домами сгораемых конструкций (4–5 степени огнестой-кости) должны иметь длину не более 300 м. Ряды участков с дома-ми огнестойких конструкций обычно увеличиваются до 400 м.

На границах рядов такой протяженности предусматриваются пожарные проезды шириной 6 м. Таким образом, получаются кварталы с односторонней застройкой.

Кварталы могут быть простыми и сложными. Однако простая геометрическая нарезка прямоугольных кварталов не позволяет вписаться в границы обычно неправильной территории жилой зоны и решить вопросы, связанные с организацией территории селитебных зон населенных мест.

Секционная застройка располагается в кварталах площадью от 5 до 10 га; размещаются 5-этажные, 3-этажные дома. Внутри кварталов размещаются дома, образуя дворики, которые обеспечивают население в бытовых нуждах, отдыхе, занятиях спортом.

Планировка и застройка при общественных зданиях. Одним из основных условий при размещении общественных зданий является удобство посещения их населением, удобство работы в них и проведения технологических операций (обеспечение противопо-жарных условий). Все общественные здания размещаются на участках двумя приемами:

1) главный фасад здания или линия его застройки может совпадать с красной линией;

2) здание может быть заглублено на участок, т.е. отодвинуто от красной линии вглубь на 6 метров и более.

В любом случае вокруг здания необходимо пространство шириной 6 м для газонов, дорожек.

Планировка участков при административно – торговых учреждениях. Границы участков должны выходить на улицу под прямым углом, поэтому форма участка может быть неправильной. По внутренней границе размещается полоса зеленых насаждений 6 – 10 метров шириной. От этой полосы до здания предусмат-ривается двор, в котором находится хозяйственный сарай, мусоро-сборники и другие необходимые постройки.

Планировка участков при детских и учебных учреждениях. Окна групповых комнат в здании детского сада, классных комнат выходят на главный фасад, ориентируются, как правило, на юг или юго – восток. Для создания спокойных условий для детей, здания размещаются на расстоянии не менее 25 метров от красной линии.

Разместив здание на участке необходимо сделать планировку:

- 6 метровой объездной полосы;

- связать ее с улицей подъездом;

- разместить хозяйственную площадку и связать ее проездом со зданием и улицей.
