Практическое занятие № 26
Тема: Изучение конструкции крепей поддерживающее - оградительного (оградительно – поддерживающего) типа. Изучение гидросхемы и гидрооборудования механизированных крепей.
Цель: Изучение крепей поддерживающее - оградительного (оградительно – поддерживающего) типа
Входной контроль
Перечислить какие требования предъявляются к механизированным крепям.
Из чего состоит механизированная крепь очистного забоя?
Область применения механизированных крепей.
Теоретический материал
Механизированная крепь
Горная крепь длинной очистной выработки (лавы), установка, разгрузка и перемещение которой вслед за подвигающимся забоем осуществляются механизированным способом, без разборки её на составляющие элементы. Механизированная крепь применяется главным образом на угольных шахтах вместе с горным комбайном, забойным конвейером и крепями сопряжения лавы со штреками механизированная крепь образуют выемочные комплексы или агрегаты, обеспечивающие механизацию всех основных рабочих процессов в очистном забое.
Область применения современных механизированных крепей - очистные забои пологих, наклонных и крутых пластов мощностью от 0,7 до 5 м. Могут работать при подвигании очистного забоя по простиранию, восстанию и падению. Основной способ управления кровлей при применении механизированных крепей - обрушение; имеется опыт закладки выработанного пространства.
Механизированная крепь очистного забоя (лавокомплект) состоит из системы однотипных или разнотипных секций, расставленных c определённым шагом по длине очистного забоя и передвигающихся в направлении его подвигания.
Длина лаво комплекта 80-200 м.
Секция механизированной крепи - самостоятельная структурная единица, способная на ограниченной длине очистного забоя, равной ширине секции, поддерживать призабойное пространство очистного забоя в рабочем и безопасном состоянии.
Состоит секция в основном из:
основания, опирающегося на породы почвы;
верхнего перекрытия, поддерживающего породы кровли;
оградительной части, препятствующей проникновению в рабочее пространство обрушившихся пород кровли;
гидравлических стоек (от одной до шести в секции), c помощью которых оказывается податливое сопротивление опусканию пород кровли;
домкрата (одного или двух в секции), осуществляющего передвижение как секции, так и става забойного конвейера (наличие гидродомкрата передвижения не является обязательным для структурного состава секции).
B состав секции могут дополнительно входить устройства:
силовой связи основания c верх. перекрытием, обеспечения направленного передвижения секции, удержания плоскости забоя от высыпания, a забойного конвейера от сползания;
активного подпора верх, перекрытия в процессе передвижения секции;
для борьбы c пылью и др.
B качестве привода механизированной крепи применяется система объёмного гидропривода типа насос - группа гидроцилиндров, c использованием в качестве рабочей жидкости водо-масляной эмульсии (рабочее давление в системе гидропривода 20-32 МПa c тенденцией перехода на 45 МПa).
Насосная станция гидропривода представляет собой самостоятельный агрегат c резервуаром для рабочей жидкости, главным и подпиточным насосами, аппаратурой управления, контроля и очистки рабочей жидкости;
располагается вне очистного забоя, в прилегающей выработке.
B зависимости от характера взаимодействия c породами кровли механизированные крепи могут быть поддерживающего, поддерживающе- оградительного и оградительного типов (рис. 1).
Механизированные крепи делят:
по функциям взаимодействия с боковыми породами — на поддерживающие, оградительные, оградительно-поддерживающие и поддерживающе-оградительные;
по конструктивной схеме взаимодействия секций — на секционные, комплектные и агрегатированные.
Крепи поддерживающего типа (рис. а) предназначены для предотвращения обрушения кровли в пределах рабочего пространства очистной выработки.
Секции их состоят из перекрытия, от двух до шести опорных гидравлических стоек, основания и одного или двух гидродомкратов передвижения.
Призабойная зона лавы поддерживается перекрытиями секции консольно. По длине перекрытие сплошное или состоит из двух и более звеньев, соединённых шарнирами, чем обеспечивается лучший контакт его с неровной поверхностью кровли.
Механизированная крепь поддерживающего типа применяют в основном на пластах мощностью до 2 м, реже — до 3,5 м.
Крепи оградительного типа испытывают только нагрузку, передаваемую обрушенными породами, защищая рабочее пространство ограждающими перекрытиями (рис. б). Эти крепи не нашли широкого распространения.
Крепи оградительно-поддерживающего и поддерживающе-оградительного типов имеют элементы, выполняющие функции поддержания кровли и защиты рабочего пространства от обрушающихся пород.
Крепи поддерживающе-оградительного типа (рис. в) поддерживают кровлю на большей ширине рабочего пространства, чем крепи оградительно-поддерживающего типа (рис. г); секция имеет 2—3 гидростойки, что обусловливает возможность применения её в лавах с труднообрушающейся основной кровлей при слабой непосредственной кровле.
Оградительная часть выполняется в виде прочного наклонного перекрытия. Эти крепи применяют в большинстве случаев на пластах мощностью от 1,6 до 2,5 м; разрабатываются конструкции для пластов до 3,5 м.
Секции крепи оградительно-поддерживающего типа имеют прочное наклонное ограждающее перекрытие и относительно короткий козырёк, поддерживающий кровлю на небольшой ширине у забоя с помощью одной стойки. Крепи применяют при легко обрушаемых основных и слабых породах непосредственной кровли на пластах мощностью 2—3,5 м.
Механизированная крепь секции которых не имеют постоянных кинематических связей между собой и с др. оборудованием лавы, называются секционными. Вследствие большой трудоёмкости передвижки и установки секционные крепи не нашли широкого применения.
Комплектные крепи состоят из комплектов, включающих две и более кинематически связанных между собой секций. Комплекты крепи не имеют связей между собой. Секции агрегатированной крепи имеют постоянную кинематическую связь с базовым элементом очистного комплекса — ставом конвейера, направляющей рамой выемочной машины или специальным базовым элементом.
Гидродомкратами передвижения снабжаются все или часть секций агрегатированной крепи. Наличие постоянной связи с базой и, как правило, направленное движение являются благоприятными предпосылками для дистанционного и автоматизированного управления всем комплексом оборудования очистного забоя.
Агрегатированные крепи считаются наиболее перспективными. Управление гидроприводом и гидросистемой механизированной крепи производится с кнопочных постов, устанавливаемых в лаве через 5—8 м или центрального пульта, расположенного в штреке.

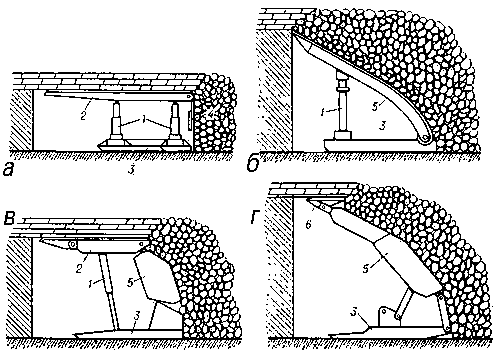

Схемы механизированной крепи: а — поддерживающего типа;
б — оградительного типа; в — поддерживающе-оградительного типа; г — оградительно-поддерживающего типа;
1 — опорные элементы — стойки; 2 — перекрытие; 3 — основание; 4 — защитное ограждение; 5 — ограждающее перекрытие; 6 — поддерживающий козырёк.
В России на пластах пологого падения нашли применение механизированные крепи:
поддерживающие М-87 и М-97;
поддерживающе-оградительные МК и М-81;
оградительно-поддерживающие ОМКТ-М и ОКП и оградительные КТУ. Внедряются механизированные крепи для пластов наклонного (М-87ДН, КМ-127 и др.), а также крутого (АЩ, КГД-2, АНЩ, АКД и др.) падения. Наиболее разнообразны механизированные крепи поддерживающего типа
Механизированная крепь – самопередвигающаяся горная крепь длинной очистной выработки (лавы), предназначенная для сохранения её в рабочем и безопасном состоянии, обеспечивающая механизацию процессов крепления и управления кровлей и передвижение забойного оборудования.
Современные механизированные крепи гидрофицированы.
Классификация механизированных крепей
по характеру взаимодействия с боковыми породами:
поддерживающие механизированные крепи;
поддерживающе-оградительные механизированные крепи;
оградительно-поддерживающие механизированные крепи;
оградительные механизированные крепи.
По кинематическим связям
секционные, не имеющие кинематических связей между собой и с забойным конвейером;
комплектные, состоящие из комплектов, включающих две и более кинематически связанных между собой секций, сами комплекты не имеют силовых связей между собой;
агрегатные, имеющие постоянную кинематическую связь между собой и с забойным конвейером.
По схеме передвижки секций
фланговая схема - передвижка осуществляется поочередно вслед за подвиганием комбайна;
фронтальная схема – передвижка осуществляется одновременно по всей длине забоя;
групповая схема – передвижка секций в «шахматном» порядке, через одну.
По способу передвижения
с резервированием хода на шаг передвижки — передвигаются к конвейеру, затем передвигают его;
без резервирования хода — передвигают конвейер, затем передвигаются к забою.
