Оцінка якості конструкції спідниці

• Використовуючи креслення деталей типової конструкції спідниці, перевірити відповідність її лінійних вимірів розрахункам, наданим у таблиці 2.3 в місцях, позначених на рисунку 2.1 лабораторної роботи 2. У випадку невідповідності необхідно внести зміни у креслення.

• Перевірити передньо–задній баланс конструкції спідниці.

За визначенням [18] баланс поясних виробів (δ) – це критерій посадки, який характеризується різницею між довжинами середніх ліній задньої та передньої частин поясних виробів від лінії талії до стегон та забезпечує рівноважне розташування виробу на фігурі.

Передньо–задній баланс (δп.з) спідниці – це розташування точки 3 (4) відносно горизонталі, яка проходить через точку 1 на кресленні та визначається відрізком /2-3/ або /2-4/ (рисунок 4.10). Передньо–задній баланс спідниці може бути додатнім (δп.з > 0), нульовим (δп.з = 0) та від’ємним (δп.з < 0).

Оцінка δп.з спідниці на кресленні деталей здійснюється за рядом розмірних ознак фігури відповідного розміру:

Дзб – відстань від лінії талії до підлоги збоку;

Дсп – відстань від лінії талії до підлоги спереду;

Дзз – відстань від лінії талії до підлоги ззаду (додаткова розмірна ознака, яка не описана стандартом на типові фігури).

δп.з спідниці = Дсп – Дзз = /2-3/ або (/2-4/)

Визначити δп.з спідниці за даною формулою, за розмірними ознаками фігури, на яку побудована конструкція спідниці.

Перевірити рівень розташування вершин бокових ліній за формулою /5-6/ = Дзб – Дзз.

У випадку невідповідності розташування точок 3 (4) та 6 необхідно внести зміни у креслення деталей.

• Перевірити спряження лінії талії спідниці на кресленні, яка перервана виточками, за допомогою кальки, забезпечуючи прямі кути в точках 1 та 3 (4) (рисунок 4.11). Лекальна крива має проходити через точки 1, 7(8), 3 або 4, або 2.

У випадку відсутності спряження, використовуючи лекало із закономірними кривими, оформити спряжену лінію талії на кальці, вирізати по ній шаблон, за допомогою якого оформити лінію талії деталей на кресленні.

• Перевірити відповідність довжини лінії талії спідниці довжині поясу та нанести монтажні позначки на деталі поясу.

Н

69

а захист лабораторної роботи необхідно надати всі матеріали щодо оцінки якості первинного креслення деталей спідниці. На кресленні має бути позначена довжина ділянок лінії талії спідниці та поясу (рисунок 4.12).

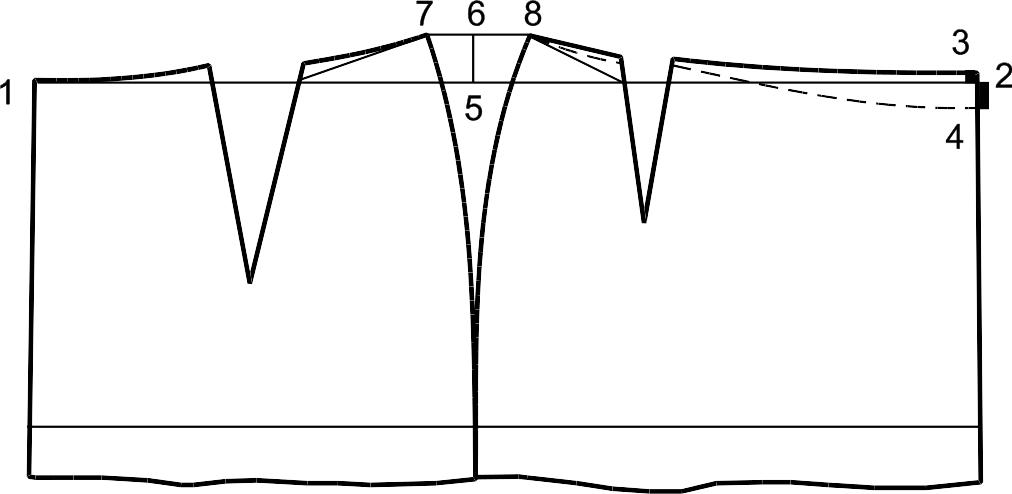

Рисунок 4.10 – Позначення передньо-заднього балансу (δп.з) спідниці

Р

70

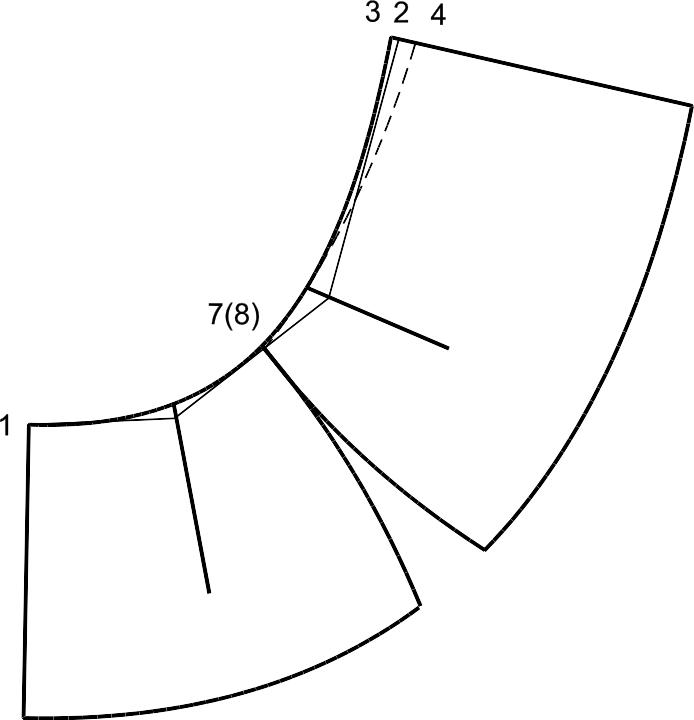

исунок 4.11 – Перевірка спряження лінії талії спідниці при закритих виточках

Рисунок 4.12 – Зображення фрагменту розгорнутих деталей спідниці та розташування монтажних позначок на деталі поясу

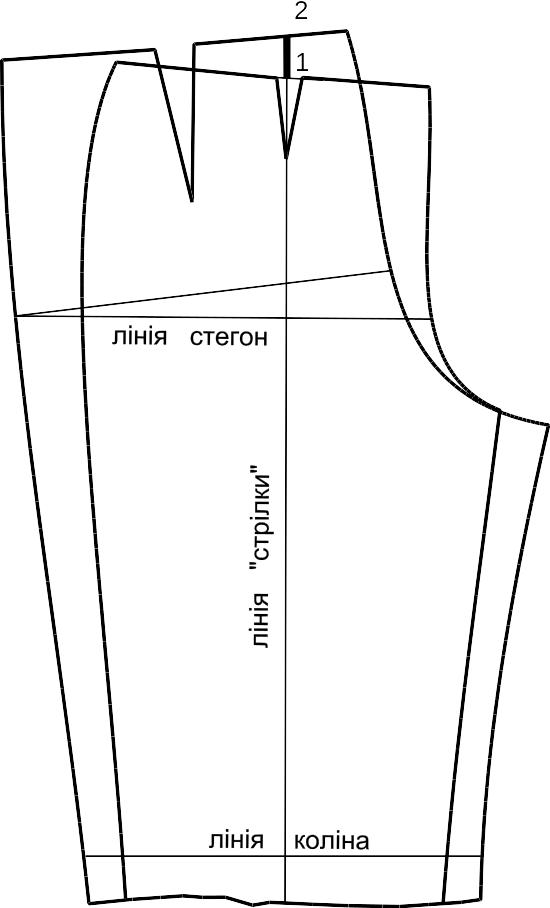

Рисунок 4.13 – Позначення передньо-заднього балансу (δп.з) брюк

72

Оцінка якості конструкції брюк

• Використовуючи креслення деталей конструкції брюк, перевірити відповідність лінійних вимірів розрахункам, наданим у таблиці 2 в місцях, позначених на рисунку 1 самостійної роботи 1. У випадку невідповідності необхідно внести зміни у креслення.

• Передньо–задній баланс (δп.з) брюк – це розташування точки 2 відносно лінії талії передньої половинки брюк, яка походить через точку 1 на кресленні та визначається відрізком /1-2/ (рисунок 4.13).

Визначити δп.з брюк за формулою [8]:

δп.з = (Дсп – Вп.с) – Дс,

де Дсп – відстань від лінії талії до підлоги спереду;

Вп.с – висота підсідничної складки;

Дс – відстань від лінії талії до площини сидіння.

У випадку невідповідності розташування точки 2 необхідно внести зміни у креслення деталі задньої половинки брюк.

• Перевірити відповідність довжин бокових ліній передньої і задньої половинок брюк від лінії коліна. Вони повинні мати однакову довжину.

• Перевірити спряження лінії талії брюк (так само, як і спряження лінії талії спідниці – рисунок 4.11).

• Перевірити відповідність довжини лінії талії брюк довжині поясу (рисунок 4.12).

На захист лабораторної роботи необхідно надати всі матеріали щодо оцінки якості первинного креслення деталей брюк.

Самостійна робота 2 (СР 2)
