1.4. Средства инициирования (си)

Средства инициирования (взрывания) (СИ) взрыва предназначены для возбуждения взрывного превращения, они срабатывают от начального импульса: нагрева, луча огня или механического накола. Их разделяют на средства воспламенения (электровоспламенители, электрозапалы и пиропатроны) и средства детонирования: капсюли-детонаторы (КД), электродетонаторы (ЭД), взрывные патроны (ВП), промежуточные детонаторы (ПД), детонирующие шнуры (ДШ) и др. Средства инициирования лучевого и накольного действия называют капсюлями.

Средства инициирования электрического действия имеют мост накаливания (0,8-4 Ом). изготовляемый из тонкой нихромовой или константановой проволоки, окруженный воспламенительным составом. При включении электрического тока мостик накаливания нагревается и поджигает воспламенительный состав. К характеристикам СИ относят: электрическое сопротивление, безопасный и безотказный ток и импульс воспламенения.

Безопасный ток – максимальное значение постоянного тока, который, протекая через СИ в течение 5 мин, не вызовет его воспламенения, должен превышать 0,05 А. Это обеспечивает безопасную проверку целостности электрической цепи с помощью специальных контрольных приборов.

Безотказный ток – минимальное значение постоянного тока, который, протекая через СИ в течение 100 мс, вызывает его безотказное воспламенение и составляет 1.0 -1.5 А (стомиллисекундный воспламеняющий ток).

Импульс воспламенения – наименьшее значение импульса тока, при котором происходит срабатывание СИ.

Средства воспламенения (табл.1.6, рис.1.10) электровоспламенители, электрозапалы и пиропатроны содержат в металлической гильзе пластмассовую колодочку с мостиком накаливания и воспламенительный состав, дающий луч огня, который зажигает пороховые заряды или инициирующий состав капсюлей-детонаторов. Пиропатрон, дающий наиболее мощный луч огня, применяют, когда пороховой заряд и средство воспламенения расположены в различных каморах, сообщающихся узким огнепроводным каналом.

Таблица 1.7

Технические характеристики средств воспламенения

Показатель	Термостойкий электрозапал ТЭЗ-ЗП	Электровоспламенитель ЭВ-ПТ	Пиропатроны
			ПП-9	ППТ-230
Максимально допустимая температура, °С	165	270	100	230
Электрическое сопротивление постоянному току. Ом	1,5-4,0	1,0-2,5	0,8-1,5	1,4-4,0
Безопасный ток, А	0.05	0.05	0,05.	0,05
Безотказный ток, А	1,0	1,0	1,0-1,5	1,5
Масса В В, г	0,5	0,05	1,3	1,3
Диаметр, мм	9,1	5,3	15,1	15,1
Высота, мм	10,0	5,5	19,3	19,3
Масса, г	4,30	0,91	10,45	12,1

Средства детонирования дают взрывной импульс для возбуждения детонации ВВ. Капсюли-детонаторы (КД), электродетонаторы (ЭД), взрывные патроны, дающие первичный взрывной импульс, срабатывают от механического или теплового импульса. Промежуточные детонаторы (ДП), детонирующие шнуры (ДШ) и другие устройства передачи детонации срабатывают от первичного взрывного импульса.

Рис. 1.10 Средства воспламенения

а — термостойкий электрозапал ТЭЗ-ЗП:

1 — гильза, 2 — воспламенительный состав, 3 — мостик накаливания, 4 — колодочка, 5— проводник;

б — электровоспламенитель повышенной термостойкости ЭВ-ПТ: 1 — гильза, 2 — чашечка; 3 — bоспламенительный состав, 4 — мостик накаливания, 5 — колодочка, 6— проводник

в — пиропатрон ПП-9: 1 — гильза, 2 — пороховой заряд, 3 — воспламенительный состав, 4 — мостик накаливания, 5 — колодочка, 6 — контакт

Капсюль-детонатор лучевого действия (табл.1.8, рис.1.11, а) содержит заряды инициирующего и вторичного ВВ, срабатывает от луча огня электровоспламенителя или огнепроводного шнура, от раскаленных газов. Капсюль-детонатор накольного действия срабатывает от накола жалом. Из-за высокой чувствительности накольного инициирующего состава содержащий его капсюль-детонатор может сработать и при трении, сплющивании, ударе, нагревании, воздействии пламени.

Таблица 1.8

Технические характеристики капсюлей-детонаторов

Показатель	Лучевого действия			Накольного действия КД-Н-13
	ТКД-2	ТКД-200	ТКД-270
Максимально допустимая температура, º С	165	200	270	250
Масса ВВ, г	1,75	2,60	2,60	1,75
Цвет отличительной окраски торца	-	Зеленый	Красный	-
Размеры, мм:
диаметр гильзы	10,2	10,2	10,2	10,2
диаметр бортика	13,0	11,9	11,9	13,0
Высота	21	35	35	21
Масса, г	6,20	5,15	5,15	6,20

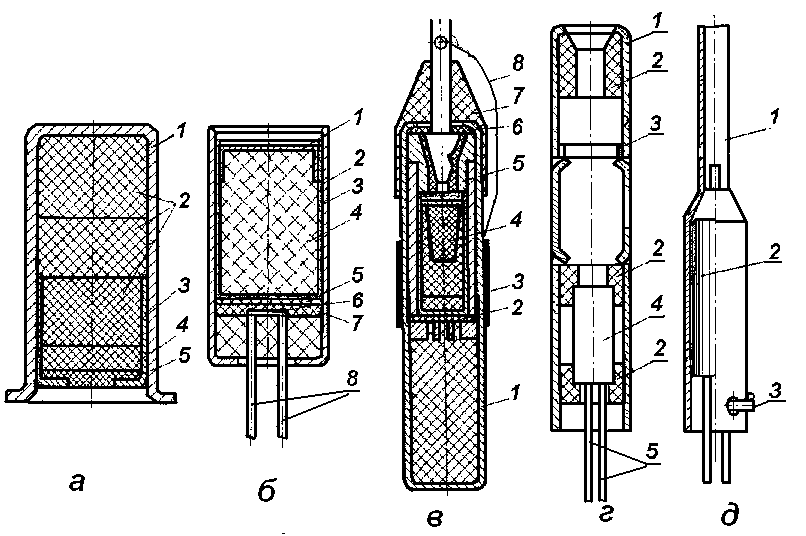

Рис. 1.11 Детонаторы и взрывные патроны

а – капсюль-детонатор ТКД: 1 – гильза, 2– бризантное ВВ, 3 – чашечка, 4 – инициирующее ВВ, 5 – воспламенительный состав;

б — электродетонатор ТЭД: 1– чашечка, 2 – гильза, 3 – колпачок, 4 – бризантное ВВ, 5 – инициирующее ВВ, 6 – мостик накаливания, 7 – воспламенительный состав, 8 проводник

в – ПГ-170: 1 – гильза, 2 – прокладка, 3 – изолента, 4 – узел инициирования, 5 – электроввод, 6 – прокладка, 7 – резиновое уплотнение, 8 – проводник

г– ПВПД-165: 1 – гильза, 2 втулки, 3 – промежуточный детонатор, 4 – злектродетонатор, 5 – проводники;

д – ЭДПВ-250: 1 – гильза, 2 – электродетонатор, 3 – чека

Промежуточный детонатор представляет собой заряд нефлегматизированного бризантного ВВ, содержащийся в колпачке с чашечкой и имеющий низкую (1,2-1,3 г/см³) плотность и повышенную восприимчивость к детонации.

Электродетонатор (табл.1.8, рис.1.11, б) содержит колодочку с мостиком накаливания, на который нанесен воспламенительный состав, заряды инициирующего и вторичного ВВ.

Герметичный взрывной патрон ПГ (рис.1.11. а), предназначенный для работы в жидкости, имеет герметизированный корпус, защищенный внутри от внешнего давления основным зарядом бризантного ВВ высокой плотности и толстостенным содержателем узла инициирования, в котором находится заряд ВВ невысокой плотности. Взрывной патрон типа ПГ надежно возбуждает детонацию ДШ и шашек ВВ в жидкости при высоких давлении и температуре. Герметизированный электроввод снабжен мостиком накаливания, включенным в цепь между изолированным центральным контактом и корпусом. Во время хранения и транспортирования патрона центральный контакт замыкают проводником накоротко на гильзу.
