6.5. Раскрывающийся взрывной пакер пвр48
Взрывной пакер ПВР48 (рис. 6.7) спускается в скважину через насосно-компрессорные трубы. Он состоит из устройства для спуска опоры в скважину и цементной желонки. Устройство для спуска опоры включает кабельную головку, содержатель с электродетонатором ТЭД-200 или другим аналогичным, тягу с пружиной и трубчатый кожух с размещенной в нем опорой. Цементная желонка состоит из кабельной головки, корпуса, изготовленного из трубы, камеры с пороховым зарядом и воспламенителем ТЭЗ-ЗП или ЭВПТ, груза и заглушки. Груз и заглушка при спуске в скважину удерживаются штифтами.
П
ри
достижении устройством для спуска опоры
заданной глубины от электрического
импульса срабатывает электродетонатор,
разрушая содержатель.

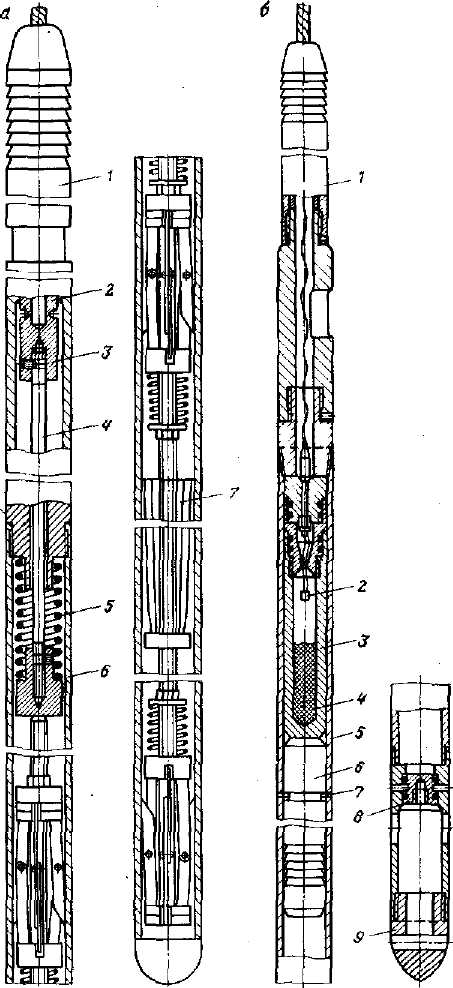

Рис. 6.7 Раскрывающийся взрывной пакер ПВР48
а – устройство для спуска опоры в скважину: 1 – кабельная головка; 2 – электродетонатор ТЭД-200; 3 – содержатель; 4 – тяга; 5 — пружина; 6 – кожу; 7 - опора; б - цементная желонка: 1 - кабельная головка; 2 – электровоспламенитель; 3 – камера; 4 - заряд пороха; 5 – корпус; 6 – груз; 7 – штифт; 8 – заглушка; 9 - наконечник
Удерживаемая тягой пружина освобождается и выталкивает опору до раскрытия ее нижних рычагов и зацепления их за обсадную трубу.
При подъеме кабеля опора целиком извлекается из устройства с раскрытием воронки и верхних рычагов (рис. 6.7). Устройство извлекают на поверхность и используют после замены содержателя повторно.
Технические характеристики взрывного пакера пвр48
Наружный диаметр, мм …………………………………..….48
Внутренний диаметр обсадной трубы, мм:
Минимальный……………………………………….………98
Максимальный………………………………………….…..154
Минимальный внутренний диаметр НКТ, мм……………...62
Максимально допустимое давление, МПа…………………...100
Максимально допустимая температура……………………..200
Максимально допустимый перепад давления (при
трехметровом цементном мосте) , МПа ………………..……35
Максимально допустимая осевая нагрузка на опору, кН….15
Вместимость желонки, л/м…………………………………..1,3
Длина, мм:
устройства для спуска опоры……………………………..2850
желонки……………………………………………………..9900
опоры…………………………………………………………1095
Масса, кг:
устройства для спуска опоры………………………………20
желонки……………………………………………………..40
6.6. Использование взрывных пакеров
Для установки разобщающих мостов в скважинах могут быть использованы взрывные пакеры типов ВП, ВПШ, ПВЦ. При гидростатическом давлении до 60 МПа возможно применение взрывных пакеров всех типов. В эксплуатационных и нагнетательных скважинах отдают предпочтение взрывным пакерам типа ВП. В разведочных скважинах, где к разобщающим мостам предъявляют особенно жесткие требования, рекомендуется применять взрывные пакеры типов ВПШ и ПВЦ. Последние также применяют во всех скважинах с гидростатическим давлением более 60 МПа и температурой свыше 120 °С.
Взрывные пакеры типа ПВР48 позволяют проводить установку разобщающих мостов путем спуска их на кабеле через насосно-компрессорные трубы. Такую работа совмещается с операцией по вскрытию пластов кумулятивными перфораторами, спускаемыми в скважину через насосно-компрессорные трубы. При установке разобщающих мостов без подъема насосно-компрессорных труб между пластами, расположенными близко друг от друга, также целесообразно использовать пакер ПВР48. Однако во всех случаях его применения в течение всего периода ожидания затвердевания цементного моста в интервале установки ПВР48 необходимо обеспечить отсутствие перетоков жидкости и газирование.

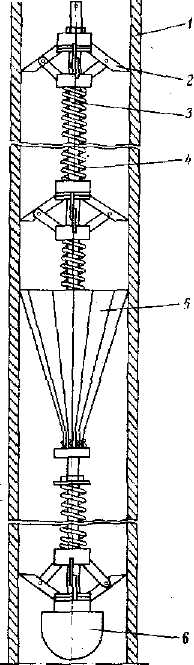

Рис. 6.8 Схема установки опоры ПВР-48 в обсадной трубе
1 - обсадная труба; 2 - рычаги; 3 - шток; 4 пружина; 5 - воронка; 6 - наконечник
Пакеры типа КВП используют в эксплуатационных и нагнетательных скважинах для изоляции верхних или средних интервалов при эксплуатации нижележащих пластов, а типа ПВЦ - для закачки цементного раствора в скважину под давлением.
Место установки взрывных пакеров (типы ВП, КВП) для изоляционных работ должно быть увязано с геологическим разрезом и характером затрубного цемента. Положительный результат получается только при наличии качественного затрубного цементного кольца и плотного непроницаемого прослоя против установленного взрывного пакера.
Массу т3 заряда дымного ружейного пороха ДРП выбирают в зависимости от гидростатического давления р и внутреннего диаметра d обсадной трубы для взрывных пакеров типа ВП по рис. 5.9, типа КВП – по рис. 5.10. Для желонки взрывного пакера типа ПВР48 массу заряда того же пороха выбирают в зависимости от величины гидростатического давления.
Установка взрывных пакеров не допускается, если интервал обсадной трубы в месте установки взрывного пакера ранее подвергали торпедированию, если в интервале обсадной трубы на участке установки взрывного пакера сохранились остатки цементной корки.
На установленные в скважине взрывные пакеры типов ВП, ВПШ и ПВЦ выливают порцию цементного раствора, создающего дополнительный мост высотой 3-5 м и исключающий влияние коррозии на элементы разобщающего моста. Дополнительная заливка цемента обязательна, если после установки взрывного пакера предусматривается кислотная обработка интервала. Поскольку корпус взрывного пакера типа ВП после посадки его в скважине способен сохранить герметичность, сумма гидростатического давления и давления опрессовки моста не должна превышать максимального давления, допустимого для ВП (60 МПа). В противном случае перед опрессовкой на ВП также необходимо установить дополнительный цементный мост.
Итак, современные методы опробования и эксплуатации многопластовых сложных нефтегазовых месторождений требует строительства скважин сложной конструкции, важным элементом которой являются разобщающие мосты – пакеры. Разработано ряд конструкций взрывных пакеров, которые устанавливаются с помощью геофизического оборудования и применяют для установки энергию пороховых зарядов. Взрывной пакер представляющий собой алюминиевый сосуд с пороховым зарядом и электровоспламенителем. Шлисовый, кольцевой, цементировочный и раскрывающийся взрывные пакеры отличаются конструктивными особенностями и, главное, назначением.
Контрольные вопросы
Что такое пакер и для каких целей они применяются при строительстве нефтегазовых скважин?
Какие задачи решаются с помощью пакеров?
Взрывной пакер, устройство, пороховой заряд, электровоспламенитель.
Шлипсовый пакер, принцип работы, назначение.
Кольцевой взрывной пакер, устройство, заряд, решаемые задачи.
Цементировочный взрывной пакер
Раскрывающийся взрывной пакер
Методы установки и применения взрывных пакеров.
