6.4. Цементировочный взрывной пакер типа пвц
Цементировочный взрывной пакер типа ПВЦ (рис.6.5, табл.6.4) состоит из пакерующей части и камеры, соединенных резьбовой шпилькой.
Рис. 6.5 Цементировочный взрывной пакер типа ПВЦ
1 - кабельная головка; 2 - пиропатрон; 3 - зарвд; 4 - камера взрывного пакера ВПШТ02; 5 - соединительная шпилька; 6 - стопорная гайка; 7 - плашка; 8 - конус; 9 - манжета; 10 - шток; 11 - наконечник; 12 - шар
Пакерующая часть включает шток с насаженными на него резиновой манжетой, конусами, плашками и стопорными элементами. Камера заимствована от взрывного пакера типа ВПШ102В верхней части штока имеется горловина, сквозной центральный канал и шаровой клапан. Эти элементы позволяют использовать пакер типа ПВЦ после посадки на него насосно-компрессорных труб для прокачки цементного раствора под давлением, что необходимо, например, для исправления негерметичного цементного кольца с целью изоляции посторонней воды, поступающей к фильтру из ниже- или вышележащих пластов. Порядок операций, выполняемых с пакером, при этом показан на рис. 6.6. Пакер типа ПВЦ без шарового клапана может использоваться для изоляции верхней части скважины при фонтанной эксплуатации нижележащего пласта. Его можно применять и в качестве разобщающего моста. Для этого полую соединительную шпильку заменяют сплошной с уплотнительными кольцами.

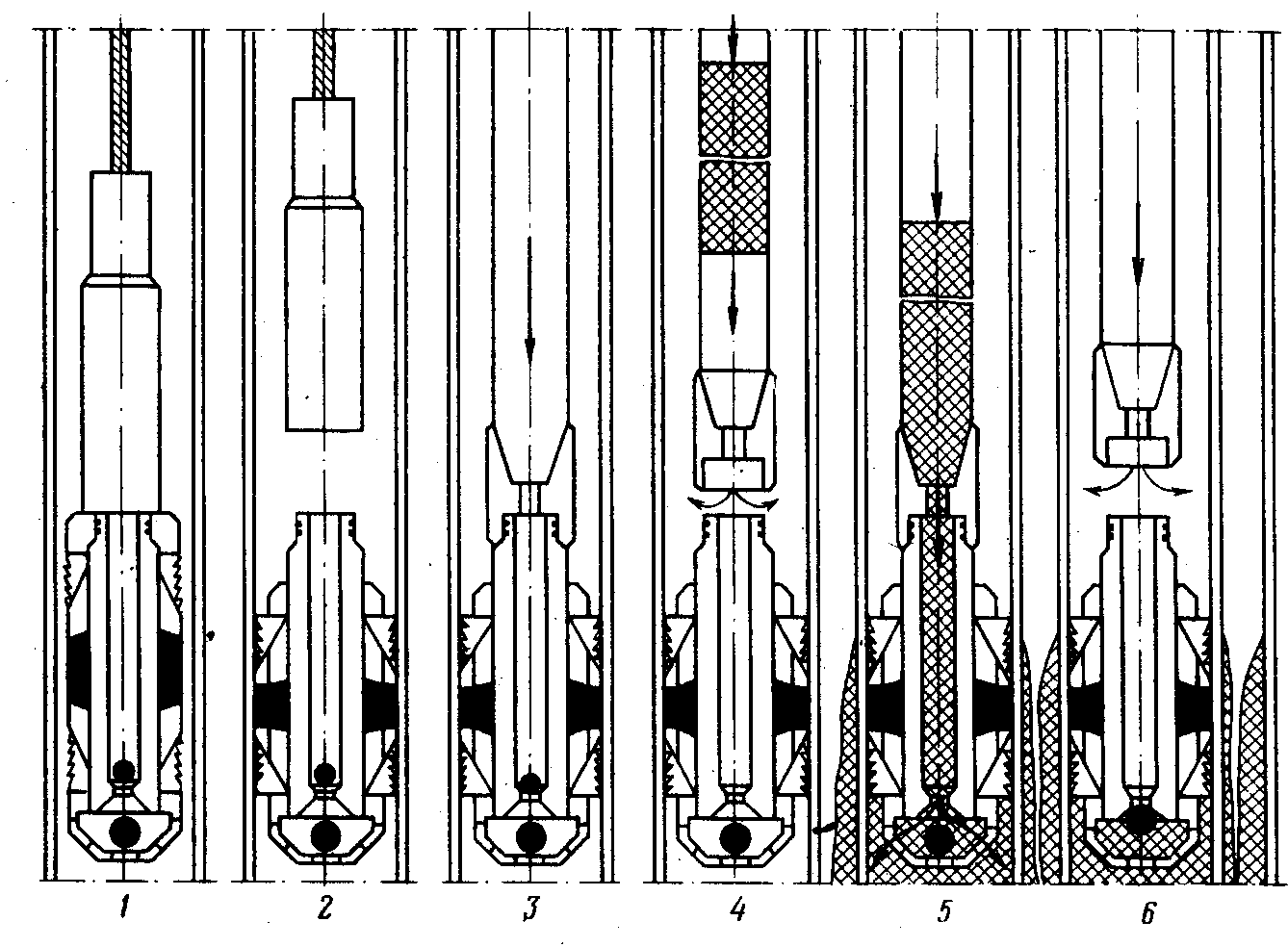

Рис. 6.6 Порядок операций при работе с взрывным пакером типа ПВЦ, используемым для закачки в скважину цементного раствора
1 - спуск пакера на кабеле; 2 - посадка пакерующей части в колонне и отделение камеры; 3 - спуск НКТ с посадкой на пакер; 4 - подача по НКТ порции цементного раствора; 5 - задавливание цементного раствора за колонну; 6 - промывка и подъем НКТ
Таблица 6.4
Технические характеристики взрывных пакеров типа ПВЦ
Показатель |
ПВЦ110 |
ПВЦ118 |
ПВЦ135 |
Наружный диаметр, мм |
110 |
118 |
135 |
Внутренний диаметр обсадной трубы, мм: минимальный максимальный |
117,7 124 |
125,2 133 |
144 152 |
Максимально допустимое давление, МПа Максимально допустимое давление цементирования, МПа |
150 30 |
||
Максимально допустимая температура, °С |
150 |
||
Максимально допустимая осевая нагрузка на шток пакера сверху, кН |
250 |
250 |
300 |
Минимальный диаметр проходного отверстия в штоке пакера, мм |
25 |
||
Длина, мм |
605 |
605 |
625 |
Масса, кг |
22,5 |
24,6 |
31,7 |
Поскольку соединение насосно-компрессорных труб с установленным в скважине пакером типа ПВЦ осуществляют свободной посадкой муфты на шток, максимальное давление прокачки цементного раствора р (в МПа) не должно превышать давления, создаваемого массой насосно-компрессорных труб.
где L - длина насосно-компрессорных труб, м;
G - масса 1 м труб, кг;
k - для пакеров ПВЦ110и ПВЦ118 равно 332, а для пакеров ПВЦ135 - 385;
ρж и ρм - плотность соответственно скважиннои жидкости и металла насосно-компрессорных труб, г/см3
На установленную в скважине опору спускают желонку, корпус которой свинчен из трех отрезков трубы, каждый из которых длиной 3 м. От импульса электрического тока воспламеняется пороховой заряд в камере, сообщая ей тягу, направленную вниз. Это усилие срезает штифты, которыми груз зафиксирован в корпусе. Через груз и цементный раствор то же усилие передается на заглушку в нижней части желонки- Штифты, удерживающие заглушку, срезаются, и заглушка падает в донную часть желонки. Через открывшиеся отверстия цементный раствор под действием тяги пороховой камеры и веса груза принудительно вытесняется из желонки на опору. Для получения качественного разобщающегося моста на опору спускают не менее трех желонок.
