Технические характеристики торпед типа тко

Показатель	ТКО200-600/120	ТКО200-800/120	ТКОТ120-800/150	ТКОТ120-1000/200	ТКО70-1	ТКОТ70-1000/200	ТКОТ60-1500/230	ТКОТ38-800/150	ТКОТ38-1500/230
1	2	3	4	5	6	7	8	9	10
Максимальный наружный диаметр, мм	190	200	122	122	72	72	61	38	38
Максимально допустимое давление, МПа	60	80	80	100	80	100	150	80	150
Максимально допустимая температура, 0С	120	120	150	200	150	200	230	150	230
Диаметр заряда ВВ, мм	162	162	111	111	66	66	55	35	35
Масса заряда ВВ, кг	8,2	8,2	3,6	3,6	0,9	0,9	0,6	0,12	0,16
Средняя плотность торпеды, г/см3: без груза с грузом	1,7 4,3	1,7 4,3	1,5 4,2	1,6 4,2	1,5 4,2	1,6 4,2	1,6 4,2	1,6 4,2	1,7 4,3
Длина торпеды, мм: без груза с грузом	754 1825	745 1825	562 1550	562 1550	400 1085	400 1085	398 1090	336 1321	361 1346
Масса торпеды, кг: без груза с грузом	28 47	31 50	8,5 28	10,3 30	2,1 8,7	2,6 9,3	1,8 8,6	0,7 3,2	0,8 3,3

При использовании взрывных патронов типа ПГ в гнездо торпеды ввинчивают боевик с предварительно установленной в зарезьбовую канавку уплотненной резиновой прокладкой. Взрывной патрон устанавливают во втулку к ней проволокой.

В торпеде ТКО120-1 (рис 4.4, а) корпус толстостенный нагруженный, выдерживает гидростатическое давление в скважине, защищая заряд ВВ от его действия.

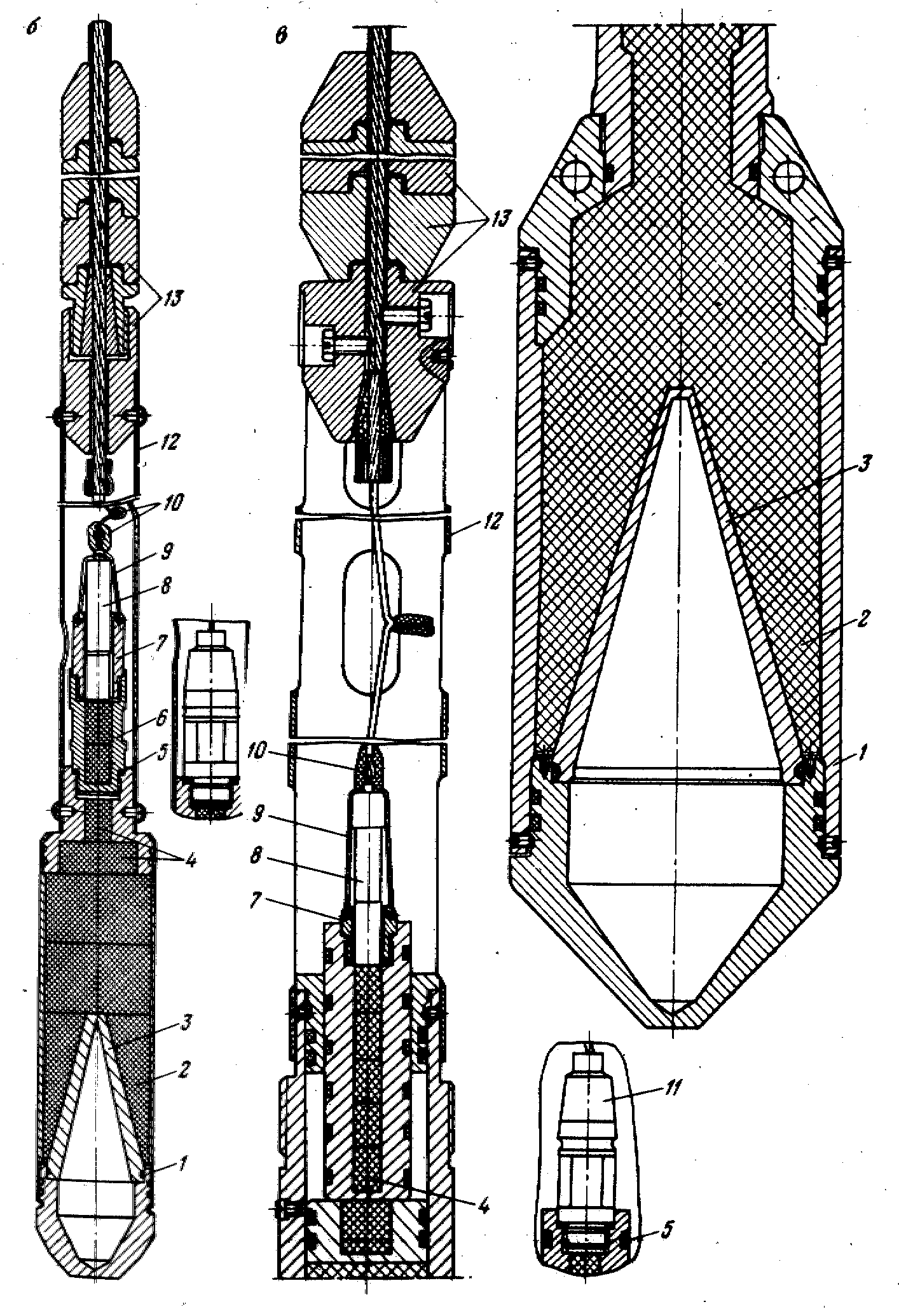

Рис.4.4 Кумулятивные торпеды осевого действия

а – ТКО120-1 (справа вариант инициирования взрывным патроном типа ПГ); б и в – соответственно ТКОТ70 и ТКО200 (справа вариант инициирования взрывателем В-473А);

1 – корпус; 2 – заряд ВВ; 3 – кумулятивная воронка; 4 – дополнительный заряд ВВ; 5 – прокладка; 6 – боевик; 7 – втулка; 8 – взрывной патрон типа ПГ; 9 – проволока; 10 – изоляционная лента; 11 – взрыватель В-473А; 12 – переходник; 13 - груз

Среди торпед типов ТКО и ТКОТ торпедам с нагруженным корпусом соответствуют максимальная (2,5 – 3 калибра) глубина пробиваемого в металле канала и невысокое фугасное действие на стенки скважины. В торпедах типов ТКОТ и ТКО70-1 (рис. 4.4 б) корпус тонкостенный разгруженный. Его основная роль – изолировать заряд ВВ от скважинной жидкости. Цифры в обозначении торпеды (табл. 4.3) определяют ее диаметр в миллиметрах, гидростатическое давление в атмосферах и температуру в ⁰С.

ОАО "ВНИПИвзрывгеофизика" - единственный в стране разработчик, изготовитель и поставщик кумулятивных торпед, кассетных головок и устройств, для работы с ними при спуске в скважину на бурильных трубах, в том числе торпеды нового поколения ТКОТ 95‑2, ТКОТ 120-2 и ТКОТ. 150-2. Торпеды нового поколения ТКОТ 95‑2, ТКОТ 120-2 и ТКОТ 150-2, применяются по разовым разрешениям Госгортехнадзора РФ.

Торпеды кумулятивные осевого действия (тандемные) нового поколения типа ТКОТ-2 с надежным и безопасным инициированием на 80 - 120 МПа и 140 -160 °С, с повышенной не менее чем на 50% эффективностью действия по сравнению с серийными ТКО. Торпеды 150 и 120 мм испытаны в скважинах глубиной до 4335 м Торпеда ТКОТ 120-2 испытана в предельных условиях - 100 МПа в сверхглубокой скважине с забоем на глубине 6142 м.

Таблица 4.4
