Основные технические характеристики

Допустимое давление (мак/мин), МПа…………80/5

Максимальная температура, °С………………...170

Плотность перфорации, отв/ м…………………10

Фазировка зарядов, град....................................180

Глубина пробиваемого канала, мм……………..500 - 550

Длина интервала перфорации за 1 спуск, м,…..5 - 24

Масса ВВ одного заряда, г……………………..19

Поперечный габарит, мм………………………80

Бескорпусные кумулятивные перфораторы с извлекаемым ленточным каркасом (ПКСУЛ80, ПКСУЛ100) представляют новое поколение выпускаемых перфораторов с зарядами с повышенной пробивной способностью

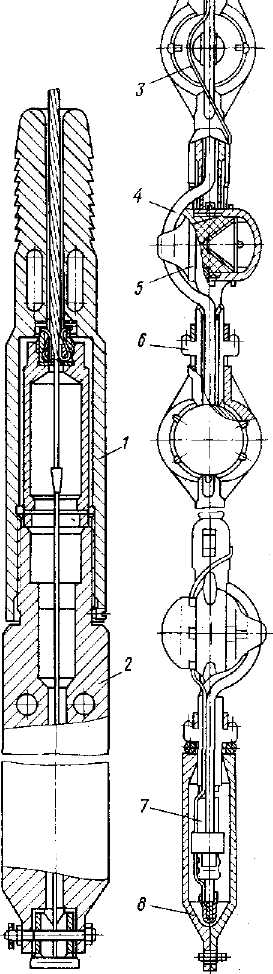

Рис. 3.7 Кумулятивный разрушающийся перфоратор КПРУ65

1 - кабельный наконечник; 2 - головка; 3 - электропровод; 4 - детонирующий шнур; 5 - кумулятивный заряд; 6 - обойма; 7 - взрывной патрон; 8 - наконечник

Предназначены для спуска на кабеле.

- Позволяют вскрыть пласты большой мощности с высокой производительностью и экономичностью работ.

- Обеспечивают повышенную пробивную способность при умеренном фугасном воздействии.

- Не засоряют скважину осколками.

- Оснащены электровводом с блокировкой электровзрывной сети (ЭВС)

Таблицы 3.7

Техническая характеристика перфораторов пксул и зарядов к ним

Наименование параметров	ЗПКС80Н	ЗПКС100Н
Минимальный проход диаметра обсадной колонны, мм	96	118
Диаметр перфоратора, мм	80	100
Максимальная длина сборки перфоратора, м	30	20
Фазировка зарядов, град	180	180
Плотность перфорации, отв/м	6,3 – 10,0	8,0
Максимальное рабочее гидростатическое Давление, МПа	80	80
Максимальная рабочая температура, °С	150	150
Глубина пробития по комбинированной мишени API RP 43, мм	450	750
Масса ВВ заряда, г	15	22

Перфораторы на каротажном кабеле ПРК42С и ПРК54С - бескорпусные, каркасные, с герметичными зарядами. Имеют гибкую конструкцию, хорошую проходимость через колонну НКТ и обеспечивают вскрытие за один спуск до 10 пог. м интервала. Перфораторы рассчитаны на допустимое давление до 80 МПа и на температуру до 150 °С. Плотность зарядов перфоратора -12 отв/пог. м. Фазировка зарядов - 0°.

Перфораторы применяются при:

- перфорации через колонну НКТ, в скважинах с герметизированным устьем;

- перфорации скважин, имеющих сужение проходного сечения обсадной колонны;

- вторичном вскрытии пласта на депрессии;

- перфорации действующих скважин для вскрытия новых пластов и при дострелах интервала перфорации без остановки работы скважины.

Перфораторы ПРК42С и ПРК54С аналогичны по конструкции и отличаются, в основном, видом применяемых зарядов, параметрами пробития и габаритными размерами. Перфоратор ПРК42С с зарядом ЗПРК42С имеет габарит 44 мм. Допущен к использованию через 2" НКТ. Перфоратор ПРК54С с зарядом ЗПРК54С имеет габарит 55 мм, допущен к использованию через 2,5" НКТ.

Параметры пробития перфораторов аналогичны параметрам зарядов ЗПРК42С и ЗПРК54С. Смещение центра тяжести в сторону каркаса обеспечивает прилегание наружной плоскости каркаса к стенке колонны, заряд плотно прижимается к стенке обсадной колонны, и снижается потеря в глубине пробития канала. После отстрела деформированная сборка извлекается из скважины.

В перфораторах применяются серийно выпускаемые средства взрывания. В корпусных перфораторах используются детонирующие шнуры ДШТВ-200, ДШТВ-150/800, ДШТВ-165 и взрывпатроны ПВПД-М и ПВПД-Н, а в бескорпусных - детонирующий шнур ДШТВ-150/800 и взрывпатроны ПГ-170 и ПГН-150.

Анализ результатов массового применения зарядов с глубоким пробитием на геофизических предприятиях подтвердил необходимость создания глубоких и чистых перфорационных каналов и реальную возможность достижения коэффициента совершенства скважины на уровне 0,8 - 1,1.

Рис. 3.8 Перфоратор ПКР-90Д

Перфоратор двойного действия ПКР-90Д предназначен для работы в скважинах с диаметром обсадной колонны 115 мм.

Может снаряжаться капсулой с кислотой или поверхностно-активным веществом, пороховой шашкой.

ПКР-90Д - это:

- надежность и безопасность взрывных работ;

- высокая пробивная способность;

- увеличение продуктивности скважин.
