2. Боковые стреляющие грунтоносы.
Боковые стреляющие грунтоносы применяют в скважинах на угольных, нефтяных и газовых месторождениях для отбора проб пород, поэтому их относят к прямым методам изучения геологического разреза. Отбор образцов пород осуществляют аппаратурой, включающей стреляющий грунтонос, переключающее устройство, с использованием каротажного оборудования: подъемника с кабелем и лаборатории. От импульса тока грунтоносы, запряженные порохом, выстреливают полыми бойками в стенку незакрепленного ствола скважины, после чего бойки с породой вместе с грунтоносом поднимаются на поверхность с помощью кабеля и подъемного оборудования.
2.1. Боковые стреляющие грунтоносы в нефтегазовых скважинах
Отбор образцов пород из стенок скважин с помощью стреляющих грунтоносов выполняют для:
- уточнения литологии, вещественного состава, фильтрационно-емкостных свойств, характера насыщения пластов;
- подтверждения данных, полученных геофизическими методами;
- изучения аномальных детального опробования пород, содержащих твердые полезные ископаемые (уголь).
По устройству стреляющие грунтоносы подразделяются на:
- грунтоносы группового (ГМК, ГМС, ГБСУ) действия с одновременно выстреливающие группу бойков (три и более) при помощи диодного переключателя.
- грунтоносы одиночного действия (МСГ, ГБС, ГБСН) с последовательно выстреливающие в каждой точке интервала одним бойком, для чего необходимо многопозиционное переключающее устройство (ИСП). .геофизических зон путем отбора керна
Боковой стреляющий грунтонос ГБСН125 (рис.2.1, табл.2.1) имеет корпус со ствольными каналами и отверстиями для укладки канатов, контактные диски, герметичные контакты, бойки с пороховыми зарядами, штепсельный разъем, скважинный переключатель ИСП, кожух, центратор. Каждый боек присоединен к корпусу канатом (диаметр 3,5 мм, длина 700 мм). Пороховые каморы и контакт герметизируют резиновыми кольцами и пробками. Для изоляции от корпуса на контактных дисках установлены резиновые манжеты, а на дне ствольных каналов – прокладки из стеклотекстолита или пресс-материала. К корпусу присоединен скважинный переключатель ИСП и кабельный наконечник. Внизу грунтонос имеет центратор для расположения бойков на оптимальном расстоянии от стенки скважины

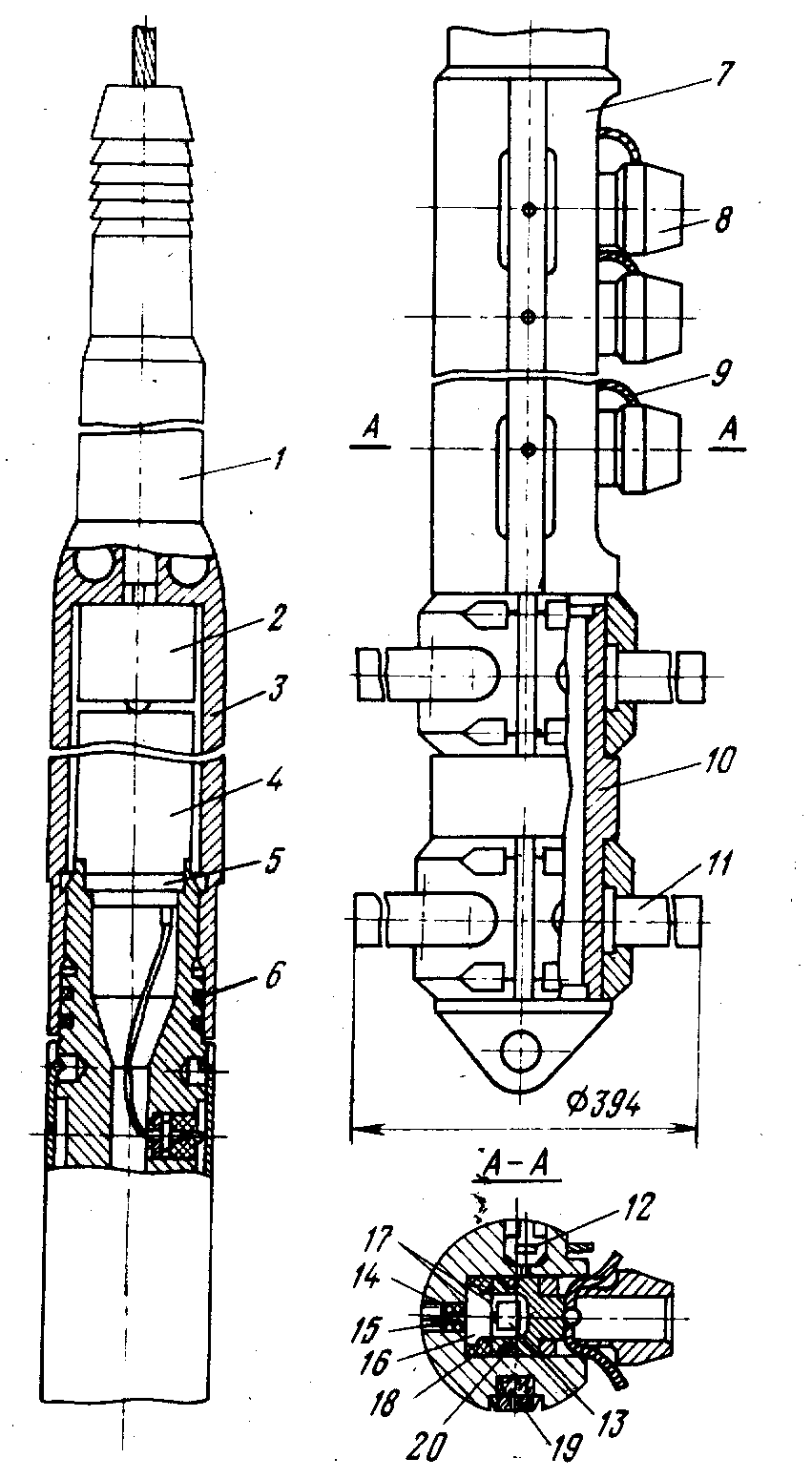

Рис. 2.1 Боковой стреляющий грунтонос ГБСН125-180/100-1
1 – наконечник кабельный, 2 – электроввод пружинный; 3 – кожух; 4 – переключатель ИСП; 5 – разъем штепсельный; 6,20 – кольцо уплотнительный; 7 – корпус грунтоноса; 8 – боек; 9 – канат; 10 – центратор; 11 – стержень резиновый; 12 – стопор; 13 – заряд пороховой; 14 – пробка уплотнительная; 15 – контакт; 16 – диск контактный; 17 – пробка изоляционная; 18 – манжета уплотнительная; 19 – планка защитная.
Боек (рис.2.2) состоит из основания с полостью для размещения порохового заряда и наконечника. В зависимости от твердости пород выпускают бойки с различными наконечниками.
Выпускаются пороховые заряды к грунтоносам двух видов: унитарные с встроенным электровоспламенителем (УЗГ или ЗГБС) для грунтоносов одиночного действия и без электровоспламенителя (ЗГМК, ЗГ40/50) для грунтоносов группового действия. Заряды ЗГБС и УЗГ применяют в грунтоносе ГБСН125, а заряд УЗГ – в грунтоносе МСГ90М (табл. 2.2). Масса зарядов рассчитана на температуру до 110 0С, при температуре до 1800С, масса зарядов увеличивается на 0,5 г.
Таблица 2.1
Техническая характеристика боковых стреляющих грунтоносов для скважин, бурящихся на нефть и газ
Показатель |
МСГ90М |
ГБСН125-180/100 ГБСН125-180/100-1 |
Максимальный поперечный размер грунтоноса, мм |
94 |
125 |
Минимальное гидростатическое давление, МПа |
5 |
5 |
Максимальное гидростатическое давление, МПа |
70 |
100 |
Максимально допустимая температура, 0С |
110 |
180 |
Минимальный диаметр ствола скважины, мм |
161 |
161 |
Число стволов в грунтоносе |
30 |
30 |
Тип кабельного наконечника |
КГ60-3 |
НК60-3 |
Диаметр керноприемной полости в бойке (мм) |
14 |
22 |
Максимальная высота образца, отбираемая бойком,мм |
40 |
40 |
Длина грунтоноса, мм |
2610 |
2700 |
Масса грунтоноса с бойками, кг |
82 |
86 |

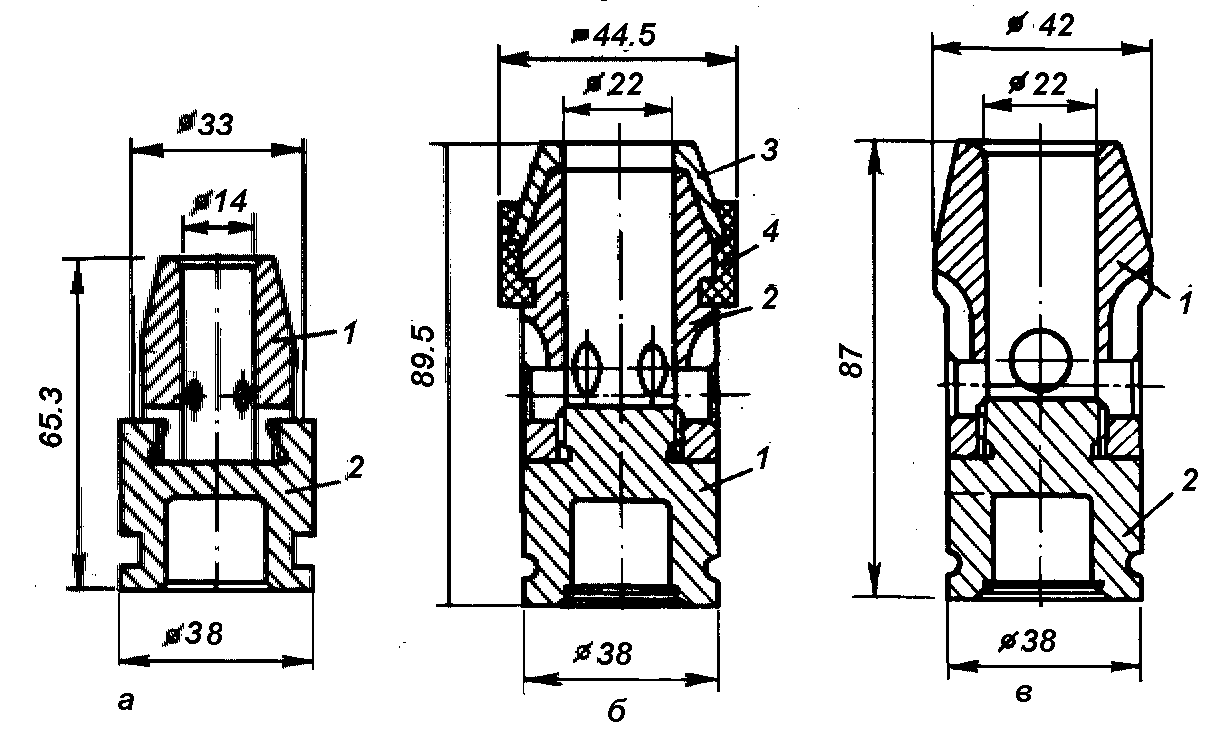

Рис. 2.2 Бойки стреляющих грунтоносов
а – для отбора мягких и твердых пород (грунтонос МСГ909М), б – для отбора мягких пород (грунтонос ГБСН125-180/100), в – для отбора пород средней твердости и твердых (грунтонос ГБСН125-180/100-1); 1 – наконечник; 2 – основание; 3 – насадка стальная съемная; 4 – манжета резиновая
Переключающее устройство ИСП предназначено для управления отстрелом бойков грунтоноса и состоит из панели управления и скважинного переключателя, присоединенного к штепсельному разъему грунтоноса. Переключатель защищен кожухом с электровводом и резьбовым окончанием под соответствующий кабельный наконечник.
Таблица 2.2
