3.1.2 Теплопоступления от людей
Тепловыделения человека складываются из отдачи явного и скрытого тепла и зависят в основном от тяжести выполняемой им работы, температуры и скорости движения окружающего воздуха, а также теплозащитных свойств одежды. Отдачу человеком явного тепла Qч..я, Вт, можно определить по формуле
Qч.я.
=βи∙βод∙
(2.5 +10.3∙
)∙(35
– tв),
[1, стр. 20],
где βи - коэффициент интенсивности работы,
для работы средней тяжести βи = 1.7; [1, стр. 20],
βод - коэффициент, учитывающий теплозащитные свойства одежды,
для легкой одежды βод =1;
для утепленной одежды βод =0.4, [1, стр. 20],
–скорость
воздуха в помещении , м/с;
tв- температура воздуха помещения, °С.
Для тёплого периода vв =0.3 м/с; tв = 21°С.
Для холодного периода vв =0.2 м/с tв=19°С.
Теплый
период Qч.я
= 1.07*1*∙(2,5+10,3∙
)*(35-21)
= 122 Вт.
Холодный
период Qч.х
=
1.07*∙0.4*(2,5+10,3∙
)*(35-19)
= 48,7 Вт.
Так как в цехе работает 14 человек, то суммарные тепловыделения от 14 человек:
в теплый период Qч.я =14*122=1708 Вт,
в холодный период Qч.я =14*48.7=691.8 Вт.
3.1.3.Расчет поступления тепла от оборудования .
Теплопоступления от электрических нагревательных печей определяют по формуле :
Qпеч. =Ny*K1*103 [1, форм. 2.19];
где Ny – номинальная мощность;
K1 =0,62 – коэффициент, учитывающий долю тепла, поступающего в помещение [1табл. 2.7.];
а) нагревательная печь типа ПНПУ-2 (2 шт), Ny =30кВт
Qпеч. 1= 2*30кВт*0,62*103=37.2 кВт;
б) электропечь с масляной ванной СП-235, Ny=21 кВт
Qпеч. 3= 21кВт*0,62*103=13.02кВт;
Qобщ=37,2 +13.02=50.22 кВт
3.1.4 Тепловыделения от оборудования, обогреваемого сжиганием топлива
,[1,
форм. 2.20], где
-
коэффициент, учитывающий долю тепла,
поступающего в помещение [1.табл.2.7]; В
- расход топлива, кг/ч;
-
теплотворная способность топлива
кДж/кг;
-
коэффициент неполноты сгорания топлива,
принимаемый равным 0,95-0,98.
Закалочная печь типа НП-003, (2 шт)
топливо- уголь с содержанием углерода 51%
В=100 кг/ч
к2 =0,127
=25140 кДж [1. табл. 2.8 ]
,
3.1.5 Тепловыделения от оборудования, потребляющего электроэнергию
,[1.
форм. 2.21], где
-установочная
мощность станков;
-
удельные тепловые поступления в помещение
Вт/кВт, принимаемые по табл.2.7 [1]

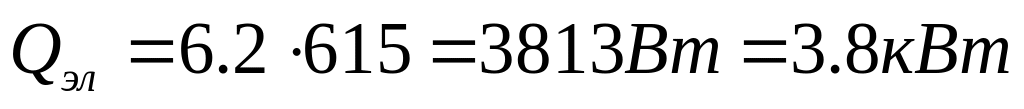

а) заточный станок, dкр =2. 00 мм, ,=1.7 кВт
б) ковочный молот , =1.5 кВт
,
,
.
Тепловыделения от ковочного молота не рассчитываем, так как трансформатор находится в другом цехе.
Qобор=50.22+46,8+3,8=100,32 кВт
3.1.7 Тепловыделения от нагретых поверхностей
В цехе расположен бак для закалки в масле. Рассчитаем тепловыделения от нагрето поверхности бака по формуле [4, форм. 2.8]:
Q,бака,=αпов(tпов-tв)Fпов ,
где
αпов
– коэффициент
теплопередачи;
tпов - температура поверхности, °С;
tв – температура окружающей среды, °С;
Fпов – площадь поверхности ванн или баков, без учета нагретой поверхности воды или масла, м2.
Для бака для закалки в масле Fпов=0,25*0,2=0,5 м2,
αпов=27,4, [1, стр. 24], где vв=5.3 м/с [1, стр. 73],
tпов=80°С,
tв( для холодного периода)=19°С,
tв( для теплого периода)=21°С.
Для холодного периода:
Q, =27,4*(80-19)*0,5=835,7 Вт=0,84кВт
Для теплого периода:
Q, =27,4*(80-21)*0,5=808,3 Вт=0,81кВт
