Лабораторная работа№8 моделирование оптических систем Вопросы допуска

1.Что называется линзой? Какие типы линз вы знаете?

2.Поясните оптическую схему микроскопа и человеческого глаза.

3.Формула увеличения микроскопа.

Запустите программу «Оптика», «Микроскоп». Нажмите вверху внутренних окон указанных разделов кнопки с изображением страницы. Прочитайте краткие теоретические сведения об этих оптических системах и запишите их в свой конспект (см.также теоретические сведения, приведенные в разделе «Элементы геометрической оптики»).

ЦЕЛЬ РАБОТЫ:

  • Ознакомление с оптическими схемами микроскопа и человеческого глаза

  • Моделирование этих схем из простых линз.

  • Проверка формулы увеличения микроскопа.

Содержание и метод выполнения работы

1. Микроскоп предназначен для наблюдения мелких предметов, не различимых глазом. На рис. 7.3 показана оптическая схема микроскопа. Микроскоп состоит из двух линз: короткофокусного объектива 1 и окуляра 2, фокусное расстояние которого больше, чем у окуляра. Предмет Y располагается вблизи первого фокуса объектива так, что действительное увеличенное обратное изображение  получается вблизи первого фокуса окуляра 2 – между ним и окуляром. Окуляр действует как лупа, давая мнимое изображение  на расстоянии наилучшего зрения d0 (d0 0,25 м) от глаза 3, который находится непосредственно за окуляром 2. Лучи 1,2,3 позволяют получить изображение  ; лучи 1, 2, 3, попадая в систему глаза 3, сходятся на сетчатке глаза, где дают изображение, соответствующее мнимому изображению  , даваемому окуляром как лупой. Без участия глаза изображения не видно, а из окуляра выходит расходящийся пучок лучей. Расстояние между вторым фокусом объектива и первым фокусом окуляра называется оптическим интервалом.

1

2

1 3

Y 2 F1 F2

F1 3

Y 3

Y  2

1

d0

Рис.7.3

Если предмет Y поместить на расстоянии d1 от объектива микроскопа, его изображение будет находиться от объектива на расстоянии f1, удовлетворяющем уравнению

.

Изображение предмета будет увеличено при этом в раз. (10.1)

Окуляр располагают относительно изображения так, чтобы оно рассматривалось через него как через лупу. Окончательное изображение Y´´ будет мнимым и отстоять от окуляра на расстоянии . Если расстояние от окуляра до промежуточного изображения подобрано так, что оно удовлетворяет уравнению

,

то увеличение изображения Y´, даваемое окуляром, при этом окажется равным

. (10.2)

Увеличение микроскопа Г вычисляется как произведение увеличений объектива и окуляра:

Г = kобkок (10.3)

В случае, когда F1 и F2 много меньше оптического интервала , увеличение микроскопа выражается простой формулой : . (10.4)

ЭКСПЕРИМЕНТ 1. Микроскоп.

1.Подведите маркер мыши к движку регулятора фокусного расстояния объектива микроскопа, нажмите левую кнопку мыши и, удерживая её в нажатом состоянии, перемещайте движок до установки , взятого из таблицы 1 для вашей бригады.

2.Установите аналогичным образом фокусное расстояние окуляра и запишите эти значения в табл. 2.

4. С помощью миллиметровой линейки измерьте расстояния и запишите их в таблицу 2.

5. По формулам (10.1) и (10.2)и (10.3) рассчитайте kоб, kок и Г и запишите эти значения в табл. 2.

4.Рассчитайте по формуле (10.4) теоретическое значение оптического интервала т по параметрам, указанным в нижней части окна.

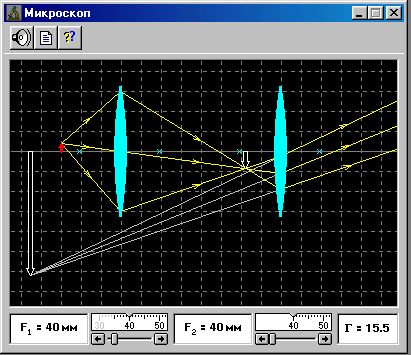

6.Определите масштаб шкалы окна оптической схемы микроскопа. Для этого измерьте с помощью миллиметровой линейки на экране монитора фокусное расстояние и сопоставьте его со значением, указанным в левом нижнем прямоугольнике окна оптической схемы.

7.Измерьте с помощью миллиметровой линейки на экране монитора оптический интервал микроскопа, приведите его в соответствие с масштабом шкалы окна и запишите полученное значение интервала в табл. 2 (графа э).

8.Сопоставьте полученные экспериментальные значения оптического интервала и увеличения микроскопа с указанными в окошке опыта значениями и сделайте анализ опыта.

9. Сделайте оценку погрешности измерений.

ТАБЛИЦА 1.

Бригада

1

2

3

4

5

6

7

8

F1 мм

35

37

39

41

43

45

47

49

51

53

55

57

59

61

63

65

F2 мм

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

ТАБЛИЦА 2.

F1

мм

F2

мм

d1

мм

d2

мм

f1

мм

f2

мм

kоб

kок

Г

∆э

мм

ЭКСПЕРЕМЕНТ 2 ОПТИЧЕСКАЯ СИСТЕМА ЧЕЛОВЕЧЕСКОГО ГЛАЗА

Установить «тип глаза» в положение «нормальный».

  1. В левом углу рисунка установите положение «линзы нет».

  2. Подведите маркер мыши к движку регулятора расстояния предмета до глаза, нажмите левую кнопку мыши и, удерживая её в нажатом состоянии, перемещайте движок до установки , взятого из таблицы 3 для вашей бригады.

  3. Фиксируйте положение изображения предмета на сетчатке глаза.

  4. Установите положение «близорукий» и фиксируйте положение изображения предмета на сетчатке глаза. Какую разницу между близоруким и нормальным зрением вы наблюдаете?

  5. Установить линзу и изменяя ее оптическую силу добиваться получения изображения соответствующему нормальному зрению.

  6. По полученному значению подобрать очки для данного глаза.

  7. Те же самые исследования провести для дальнозоркого глаза.

**
