Вибропогружетели

Вибропогружатель - возбудитель  колебаний вдоль оси сваи. Устройство с вращателем и пригрузом со смещенным центром тяжести с приводом от электродвигателя, либо гидростанции подвешивается на оголовке сваи. За счет значительного веса вибропогружателя и колебаний, свая (шпунт) погружается в грунт. Вибропогражатели, в отличие от молотов, имеют определенные ограничения по типам грунтов, в которых можно работать. Также, при вибропогружении часто применяют лидерное бурение.

Лидерное бурение скважин при забивке свай



Лидерное бурение - бурение, выполняемое перед погружением сваи. Целей у такого предварительного бурения может быть несколько: снижение динамической нагрузки, передаваемой при забивке сваи на близлежащие строения, снижение шума от работы дизель-молота, увеличение длины используемой сваи (при погружении в плотные грунты). Также лидерное бурение применяется в случае наличия в геологическом разрезе песчаной прослойки более 2 метров. Решение об устройстве лидерных скважин принимается проектировщиком на основании отчета об инженерно-геологических изысканиях, либо в процессе работ когда сваи не доходят до проектных отметок.

Диаметр шнека при лидерном бурении под сваи 300х300 принимается 250мм-300мм в зависимости от категории грунтов. Глубина бурения, обычно, на 0,5-1 метр меньше глубины погружения сваи. Также, например, для забивки 10-метровой сваи, при залегании метровой песчаной прослойки на глубине 5 метров, может быть назначено бурение на глубину 6-6,5 метров для снижения негативного эффекта песка при погружении свай.

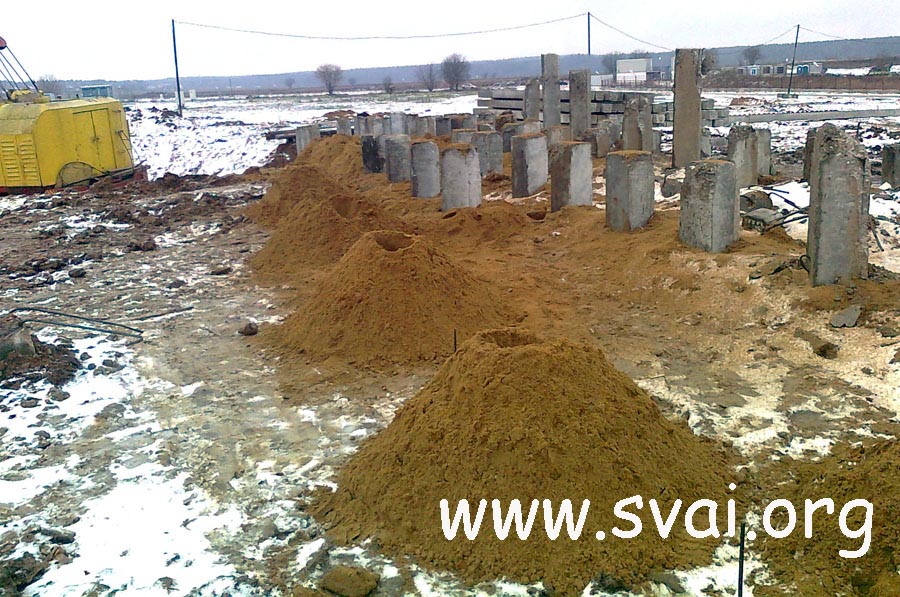

Стоит помнить, что при лидерном бурении, грунт, выбираемый шнеками из скважины увеличивает высотную отметку поверхности земли (котлована) на 10 и более сантиметров (в зависимости от глубины и диаметра бурения). На практике бывало, что отметка котлована поднималась до полуметра. Этот грунт необходимо выбирать вручную т.к. забитые сваи мешают работе техники, поэтому целесообразно в таких случаях производить откопку котлована с определенным запасом.

Необходимо грамотно подходить к производству работ по бурению т.к. при забивке сваи, скважина, находящаяся в непосредственной близости часто осыпается из-за динамических нагрузок при работе молота.

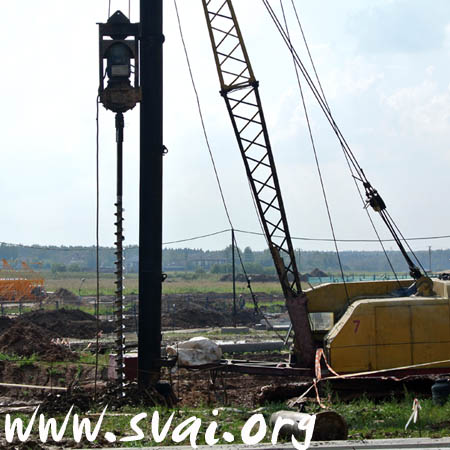

Изначально данная установка была разработана одним из Киевских институтов для устройства буронабивных свай, однако наибольшее распространение получила именно среди сваебойных организаций, использующих ее для бурения лидерных скважин перед забивкой свай. В настоящее время СО-2 выпускается в России двумя заводами в Можайске и Волгодонске. Установка состоит из несущей рамы, электродвигателя, редуктора и пульта управления. Мощность двигателя в 55кВт.

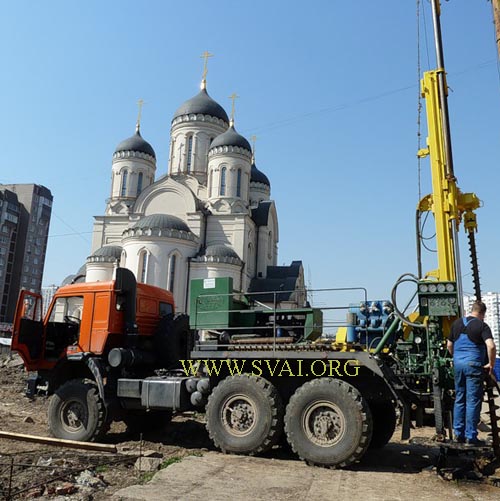

Установка пбу-2-317 на шасси камаз 43114

Также, в настоящее время ведется оснащения КМУ FASSI на шасси КАМАЗ гидровращателем, что позволит бурить скважины небольшой глубины диаметром 100-1000мм с использованием длинной стрелы манипулятора, а также производить завинчивание получивших в последнее время большую распространенность винтовых свай.
