Опори, затискачі та установочні пристрої. Графічні позначення (гост 3.1107-81).
Опори та затискачі
Назва |
Позначення на видах |
||
попереду, позаду |
зверху |
знизу |
|
1 |
2 |
3 |
4 |
Опори |
|||
Нерухома |
|
|
|
Рухома |
|
|
|
Плаваюча |
|
|
|
Регульована |
|
|
|
Затискачі |
|||
Одиночний |
|
|
|
Подвійний |
|
|
|
Установочні пристрої
Назва |
Позначення на видах |
||
попереду, позаду, зверху, знизу |
ліворуч |
праворуч |
|
1 |
2 |
3 |
4 |
Центр: |
|
Без позначення |
|
нерухомий |
|
||
Продовження табл. 3.
1 |
2 |
3 |
4 |
обертовий |
|
Без позначення |
|
плаваючий |
|
||
Оправка: |
|
|
|
циліндрична |
|
|
|
кулькова (роликова) |
|
|
|
Патрон повідковий |
|
|
|
Примітки: 1. Допускається рухливу плаваючу і регульовану опори на видах зверху і знизу позначати як нерухому опору. 2. Установочно-затискні пристрої варто позначати як сполучення позначень установочних пристроїв і затискачів. 3. Цангові оправки (патрони) варто позначати:
4. Для подвійних затискачів довжина плеча встановлюється розроблювачем залежно від відстаней між точками додатка сил. Допускається спрощене позначення. 5. Позначення опор та установочних пристроїв, крім центрів, допускається наносити на виносних лініях відповідних поверхонь. 6. Позначення зворотних центрів варто виконувати в дзеркальному зображенні. |
|||
Таблиця 4
Схеми базування та установки заготовок у пристосуваннях і на верстатах
Характеристика установки або зміст операції |
Теоретична схема базування |
Загальне число ступенів вільності, що позбавляють, при базуванні |
Приклад можливої конструктивної реалізації схеми базування |
Умовне зображення, що рекомендує, на технологічному ескізі відповідно до ГОСТ 3.1107-81 |
1 |
2 |
3 |
4 |
5 |

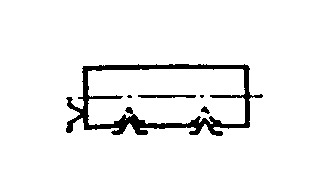

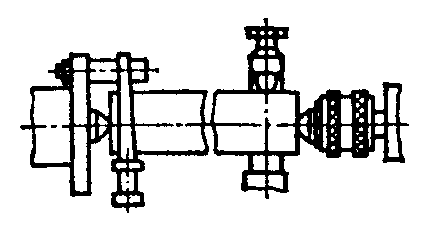

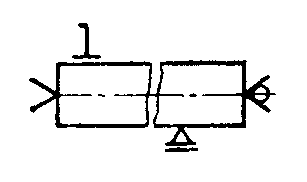

Установка вала в нерухомому передньому центрі з повідковим патроном та обертовим заднім центром з рухомим люнетом |
|
5 |
|
|

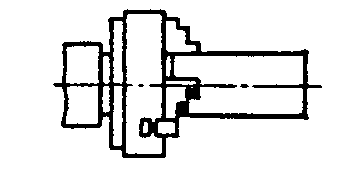

Установка вала у двох або трьохкулачковому патроні, що самоцентрується, з довгими кулачками без упору в торець |
|
4 |
|
|

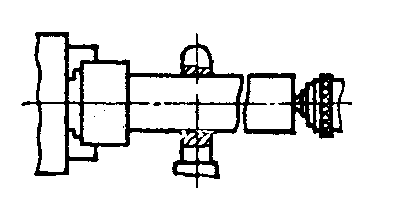

Установка вала в трьохкулачковому патроні, що самоцентрується з механічним затискачем з упором у торець і в обертовому центрі з нерухомим люнетом |
|
5 |
|
|
Продовження таблиці 4.
1 |
2 |
3 |
4 |
5 |
Безцентрове шліфування гладкого вала |
|
4 |
|
|
Установка диска у двох або трьохкулачковому патроні з базуванням по торцю |
|
5 |
|
|

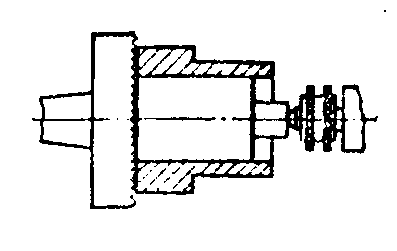

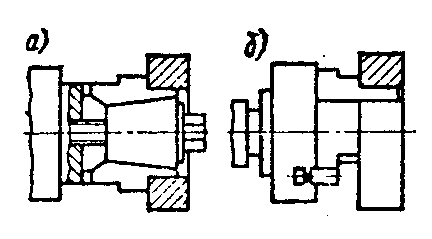

Установка короткої втулки-диска на розтискній (цанговій) оправці (а) або в трьохкулачковому патроні на разтиск (б) з базуванням у торець |
|
|
|
|
Установка короткої втулки-диска на гладкій циліндричній оправці з базуванням у торець |
|
|
|
|
Обробка довгої втулки на розтискній (цанговій) оправці з упором у торець, забезпечуючи строгу концентричність поверхонь обертання |
|
|
|
Продовження табл. 4
1 |
2 |
3 |
4 |
5 |

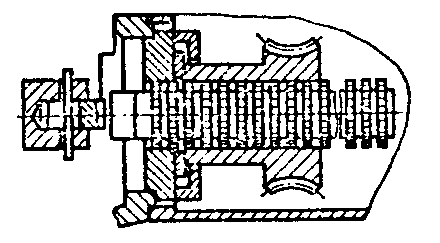

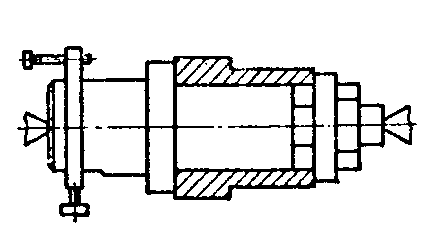

Обробка втулки, установленої на циліндричній оправці з гідропластовим затискачем, з упором у торець на рифлену поверхню й з підтисненням обертовим центром, забезпечуючи строгу концентричність поверхонь обертання |
|
5 |
|
|
Обробка довгої циліндричної втулки на конусній жорсткій оправці (на «оправці тертя»), забезпечуючи строгу концентричність поверхонь обертання |
|
|
|
|
Обробка довгої втулки на гладкій циліндричній оправці з гайкою, допускаючи ексцентриситет поверхонь обертання |
|
|
|
|
Протягання довгого отвору |
|
|
|
Продовження табл. 4
1 |
2 |
3 |
4 |
5 |
Протягання короткого отвору |
|
5 |
|
|

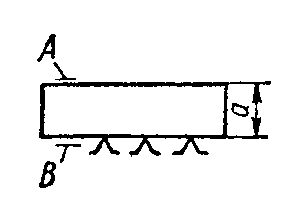

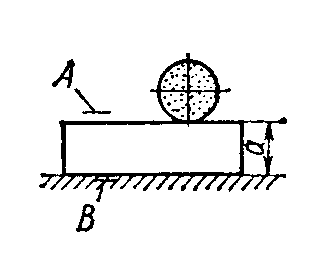

Шліфування площини А на магнітному столі, витримуючи паралельність і відстань між площинами А і В |
|
3 |
|
|

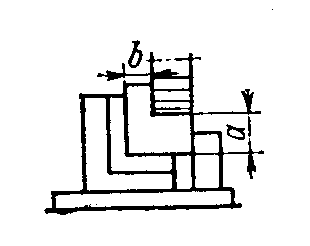

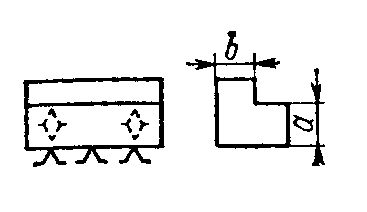

Фрезерування уступу, витримуючи розміри а і b |
|
5 |
|
|

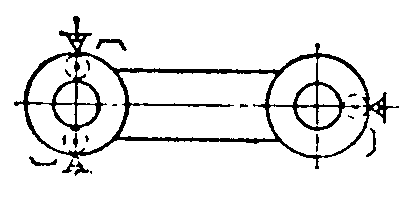

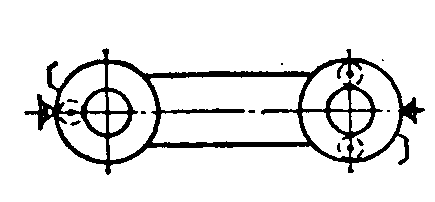

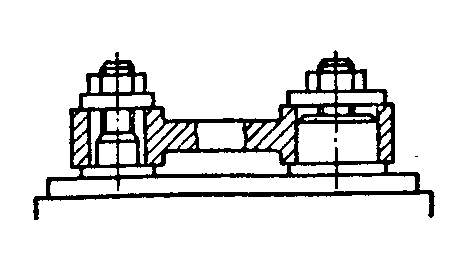

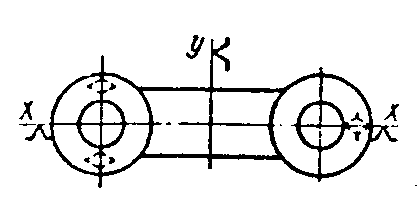

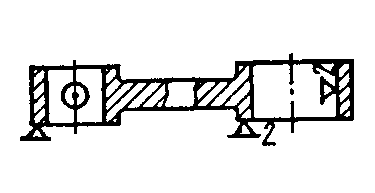

Установка шатуна на площині торців і по отворах головок для обробки зовнішнього контуру |
|
6 |
|
|

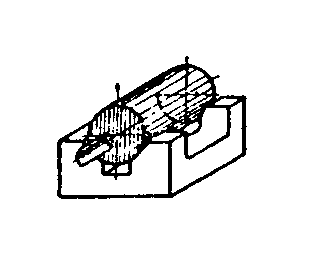

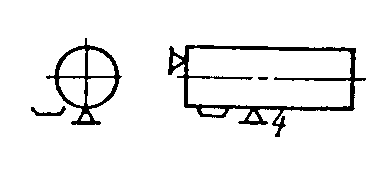

Установка вала на призмі |
|
5 |
|
|

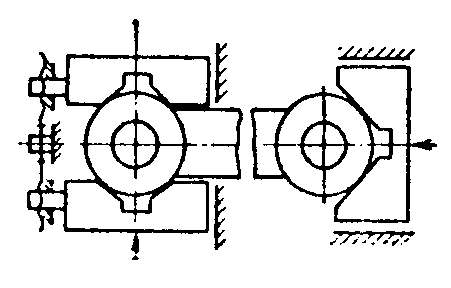

Установка важеля для розточення отворів у головках, забезпечуючи їхнє положення на осі симетрії, концентричність отвору та зовнішнього контуру головки А, і перпендикулярність осей отворів до торців головок |
|
6 |
|
|
Продовження таблиці 4.
1 |
2 |
3 |
4 |
5 |

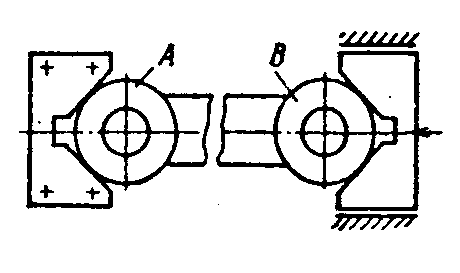

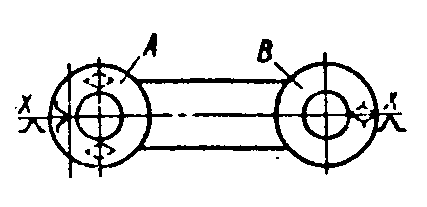

Установка важеля для розточення отворів, забезпечуючи симетричне розташування їхніх осей щодо зовнішніх поверхонь головок та перпендикулярність осей головок до торців |
|
6 |
|
|

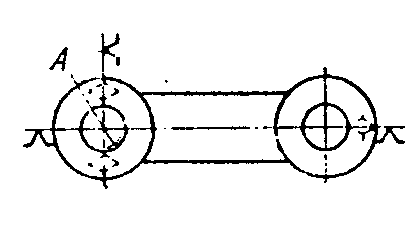

Установка важеля для розточення отворів, забезпечуючи концентричність отвору А по контуру головки, забезпечуючи симетричність розташування осей отворів щодо зовнішнього контуру та їхня перпендикулярність до торців головок |
|
|
|
|

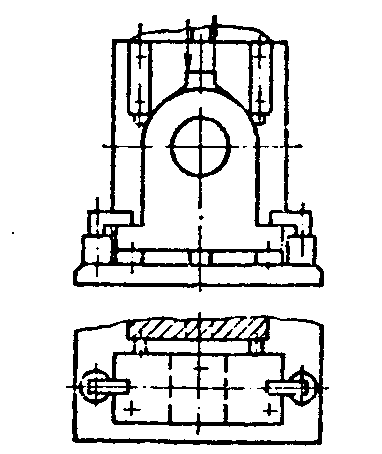

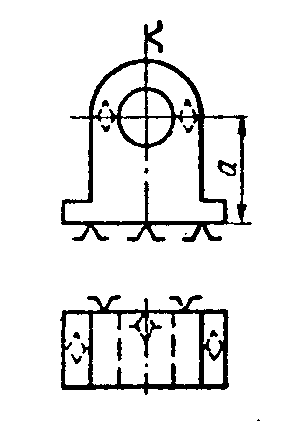

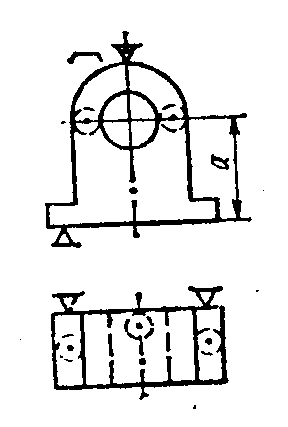

Установка важеля для розточення отвору, забезпечуючи розмір а та перпендикулярність осі й площини щодо основи і розташування осі отвору в площині симетрії закруглення зовнішнього контуру |
|
|
|
Продовження таблиці 4
1 |
2 |
3 |
4 |
5 |

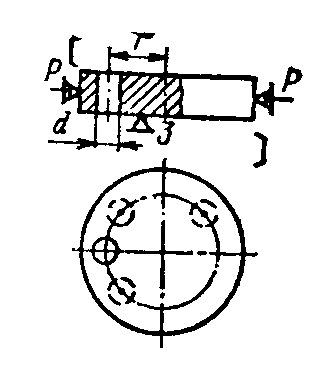

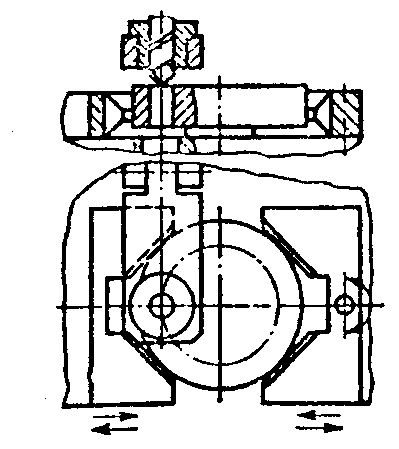

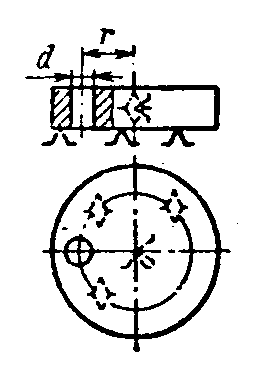

Свердління отвору d у диску із забезпеченням перпендикулярнос-ті осі отвору до торця диска і його відстані від центра на величину r із закріпленням у губках, що самоцентруються, із пневматичним затискачем |
|
5 |
|
|

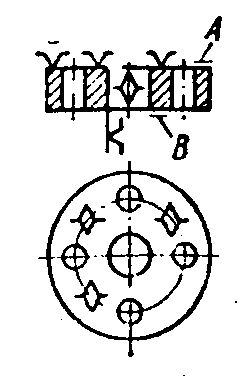

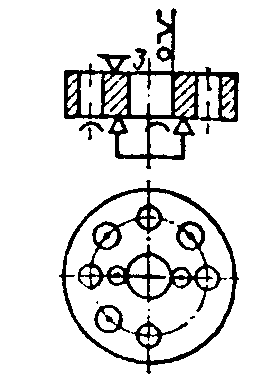

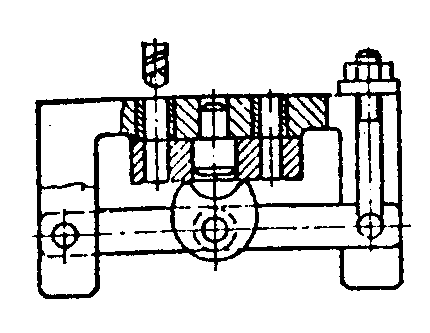

Свердління чотирьох отворів перпендикулярно до площини А з центруванням на циліндричний палець, з упором на три нерухомі опори (або на площину А) та із застосуванням електричного подвійного затискача, що має сферичні робочі поверхні |
|
|
|
