Коаксіальний кабель

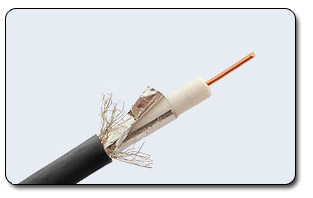

Коаксіа́льний ка́бель (від лат. со — «сумісно» та axis — «вісь») — електричний кабель із співвісними провідниками.

Тип і застосування кабелів

RG-6 - має більший діаметр в порівнянні з кабелем категорії RG-59, призначений для вищих частот, але може застосовуватися для широкосмугового передавання.

RG-11 - практично незамінний в тому випадку, коли потрібні передача даних на великі відстані (до 600 метрів). Застосовується для передачі цифрового і аналогового сигналу. Механічні, температурні та електричні характеристики дозволяють використовувати коаксіальний кабель RG-11 в кабельних трасах з несприятливими умовами експлуатації (підземні траси, повітряні лінії). Основною перевагою RG-11 є низький рівень загасання сигналу по кабелю. Цей тип коаксіального кабелю 75 Ом застосовується як розподільного кабелю у внутрішніх системах абонентського і кабельного телебачення, як кабель зв’язку в системах супутникових антен, для передачі високочастотних сигналів в різної електронної апаратури, трансмітер і ресиверах, комп’ютерах, радіо і телевізійних передавачах.

RG-59 - для широкосмугового передавання, для передавання сигналу в системах відео спостереження.

Вита пара

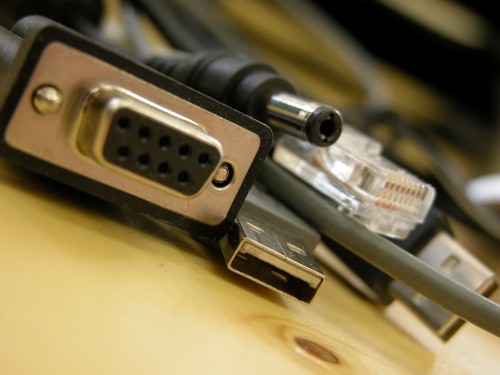

Вита пара (англ. twisted pair) - вид кабелю зв'язку, являє собою одну або кілька пар ізольованих провідників, скручених між собою (з невеликою кількістю витків на одиницю довжини), покритих пластиковою оболонкою. Звивання провідників проводиться з метою підвищення ступеня зв'язку між собою провідників однієї пари (електромагнітні перешкоди однаково впливають на обидва дроти пари) і подальшого зменшення електромагнітних перешкод від зовнішніх джерел, а також взаємних наведень при передачі диференціальних сигналів. Для зниження зв'язку окремих пар кабелю (періодичного зближення провідників різних пар) в кабелях UTP категорії 5 і вище дроти пари звиваються з різним кроком. Вита пара - один з компонентів сучасних структурованих кабельних систем. Використовується в телекомунікаціях і в комп'ютерних мережах як фізичне середовище передачі сигналу в багатьох технологіях, таких як Ethernet, Arcnet і Token ring. В даний час, завдяки своїй дешевизні і легкості в монтажі, є найпоширенішим рішенням для побудови дротових (кабельних) локальних мереж. Кабель підключається до мережевих пристроїв за допомогою роз'єму 8P8C (який помилково називають RJ45).

Оптоволокно

Оптоволокно́ або оптичне волокно — це технічний виріб, що складається з оптичного світловоду і захисних покриттів та маркуючої кольорової оболонки.

Оптичний світловод - є фізичним середовищем транспортування оптичного сигналу і складається із серцевини та оболонки, що мають різні величини показників заломлення. Завдяки явищу повного внутрішнього відбиття, надає змогу транспортувати оптичні сигнали (світло), які генеруються обладнанням, до якого підключене оптичне волокно.

Повний опис процесу розповсюдження світла по оптичному волоконному світловоду (ВС) дає хвильова електромагнітна теорія. Вона показує, що розповсюджуватись по волоконному світловоду можуть лише ті типи хвиль, що формують у поперечному перерізі ВС резонансну хвилю. Такі типи хвиль утворюють моди хвилеводу. Режим роботи ВС (одно - чи багатомодовий) визначається величиною нормованої частоти V.

За режимом роботи ВС оптичні волокна (ОВ) поділяються на два основні типи:
