9.6 Література
1. Фарзане Н., Илясов Л.В., Азим-заде А.Ю. Технологические измерения и приборы. - М.: Высшая школа, 1989. - 456 с.
2. ГОСТ 2405-88. Манометры, вакууметры, мановакууметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
3. ГОСГ 8.092-73 (СТ СЗВ 3069-81). Манометры, вакууметры, мановакууметры, тягомери, напоромеры и тягонапоромеры с унифицированными электрическими (токовыми) выходными сигналами. Методы и средства поверки.
Таблиця 9.1 – Форма протоколу повірки
Протокол повірки №
Повірюваний манометр №___________________ тип____________________
границі вимірювання____________________ клас точності_______________
Взірцевий прилад №___________________ тип_________________________
границі вимірювання____________________ клас точності_______________
№ |
Покази взірцевого манометра |
Покази повірюваного манометра |
Варіа-ція |
Приведена похибка |
|||||||
Зростання тиску |
Абсолют. похибка ∆Р, Па |
Спадання тиску |
Абсолют. похибка ∆Р, Па |
||||||||
кгс/см2 |
Па |
поділки |
кПа |
поділки |
кПа |
Зростан-ня тиску |
Спадан-ня тиску |
||||
|
|
|
|
|
|
|
|
|
|
|
|
ЛАБОРАТОРНА РОБОТА 10
(Тривалість — 2 год.)
ПРОВЕДЕННЯ ПОВІРКИ МАНОМЕТРИЧНИХ ТЕРМОМЕТРІВ
МЕТА РОБОТИ: Ознайомитись з принципом дії і будовою манометричних термометрів, рідинних термометрів розширення, а також з методикою повірки манометричних термометрі. Набути практичних навиків роботи з приладами. Виконати повірку манометричного термометра і здійснити оцінку експериментальним шляхом його додаткової похибки
10.1 Загальні відомості
Манометричний термометр (рис.10.1) складається із термобалона 1, капілярної трубки 2 і манометричної частини 3-7. Вся система приладу (термобалон, капілярна трубка, манометрична пружина) заповнена робочою речовиною. Термобалон встановлюється в зоні вимірювання температури. При нагріванні термобалону тиск робочої речовини всередині замкнутої системи зростає. Зростання тиску сприймається манометричною трубкою (пружиною), переміщення вільного кінця котрої за допомогою передавального механізму приводить до зміни положення стрілки або пера приладу [1]. Для газових манометричних термометрів залежність тиску від температури записується виразом:
, (10.1)
де β=1/273,15 - температурний коефіцієнт розширення газу; t0, t - початкова і кінцева температура; P - тиск робочої речовини при температурі t.
Термобалон в більшості випадків виготовляють із корозійно-стійкої сталі, а капіляр - із мідної або стальної трубки з внутрішнім діаметром 0,15-0,5 мм. В залежності від призначення приладу довжина капілярної трубки, як правило, відповідає одному з чисел нижчевказаного ряду: 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 м [2].
В манометричних термометрах застосовують одновиткові, багатовиткові (гелікоїдальні) з числом витків від 6 до 9 і спіральні манометричні пружини.
Переваги манометричних термометрів: простота будови, надійність в роботі, вибухо- і пожежобезпечність (при відсутності електроприводу діаграми), порівняно великий діапазон вимірюваних температур: від - 150 до + 600°С.
До недоліків приладів слід віднести недостатньо високу точність вимірювання (клас точності приладів: 1,0; 1,5; 2,5; 4,0) і значну інерційність (півхвилини і більше).
Розрізняють такі типи манометричних термометрів:
- газові, в яких вся система заповнена газом під деяким надлишковим тиском;
- рідинні, в яких система заповнена рідиною;
-конденсаційні, в яких термобалон частково заповнений низькокиплячою речовиною, а решта простору термобалону заповнена парою цієї рідини.
Манометричні термометри бувають показуючими, реєструючими і контактними. Для роботи з вторинними приладами виготовляють манометричні термометри з електричною і пневматичною системами передачі показів на віддаль [1].
Принцип дії рідинних термометрів розширення полягає на зміні об'єму рідини від її температури.
За конструктивним виконанням вони бувають з вкладеною шкалою (на базі тонкостінного капіляра) і у вигляді суцільного товстостінного капіляра, на зовнішній поверхні котрого наносять шкалу, а внизу знаходиться ємність з рідиною.
Рідинні термометри заповнюють ртуттю (при вимірюванні температури в діапазоні - 30...+ 650°С) або спиртом (при вимірюванні в діапазоні - 100 ... + 650°С). Ціна поділки термометрів в залежності від діапазону вимірювання становить 0,01 ... 5°С.
Повіркою називається операція порівняння показів засобів вимірювання із взірцевими засобами з метою визначення їх похибок або поправок для їх показів.

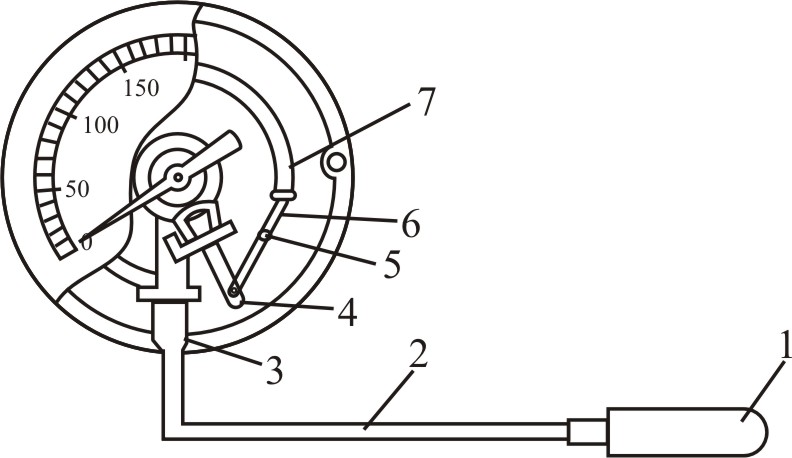

Рисунок 10.1 - Манометричний термометр з трубчатою пружиною
1 – термобалон; 2 – капілярна трубка; 3 – тримач; 4 – зубчатий сектор; 5 – біметалічний компенсатор; 6 – поводок; 7 – манометрична трубка(пружина).

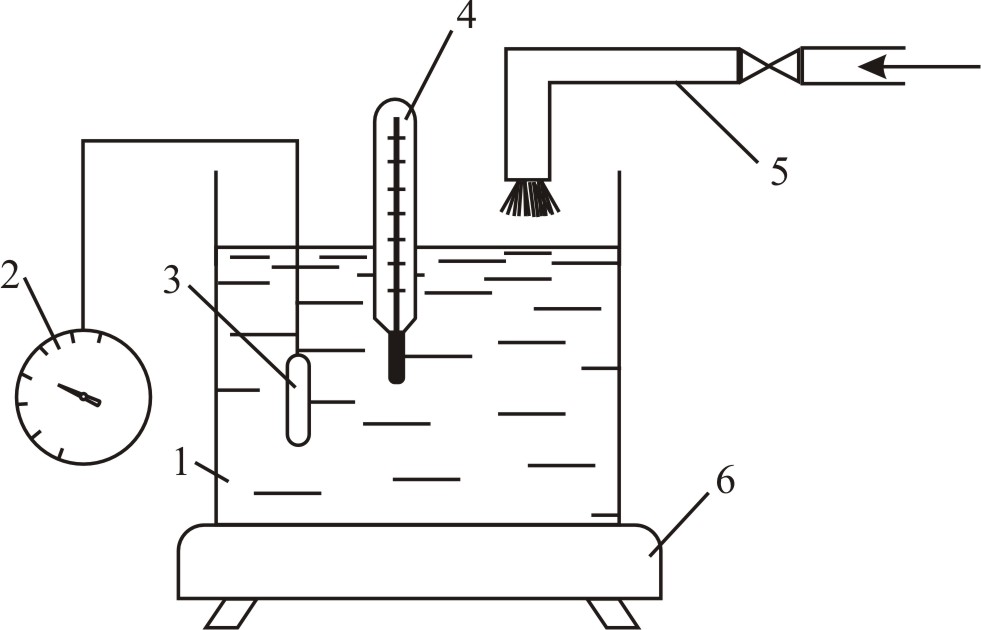

Рисунок 10.2 - Загальний вигляд лабораторної установки для повірки термометра
