4.3. Расчет шага фонарей или отдельных светильников при нормировании средней яркости

Схема расположения светильников или фонарей (фонарь образуется несколькими светильниками размещенными на одном кронштейне) на закруглениях или пересечениях на одном уровне с учетом шага светильников, показанная на рис.9, не учитывает прямые участки магистралей, для которых шаг фонарей или отдельных светильников рассчитывается по формуле ( СН 541-82 ):

где L – шаг фонарей (светильников), м;

В_н – нормируемая средняя яркость, кд/м²;

К_з – коэффициент запаса;

b – ширина проезжей части улицы или дороги, м;

М – количество рядов светильников вдоль освещаемой полосы (каждый ряд должен состоять из однотипных светильников);

η_Вi – коэффициент использования светильника по яркости i - го ряда;

F_{л i} – световой поток ламп светильника i - го ряда;

m_i – число светильников фонаря, относящихся к i - му ряду.

Рис.8 – Схема светильников в ОУ улиц и дорог. 1 – односторонняя; 2 – двухрядная в шахматном порядке; 3 – двухрядная прямоугольная; 4 – осевая; 5 – двухрядная прямоугольная по осям движения 6 – двухрядная прямоугольная по оси улицы.

Рис.9. Схема расположения светильников: а) на закруглении; б) на примыкании; в) на пересечении; Н – высота установки светильников.

4.4. Расчет шага фонарей или отдельных светильников при нормировании средней освещенности

Инструкция СН 541 – 82 регламентирует при нормированной средней освещенности шаг фонарей (расстояние между опорами) или отдельных светильников рассчитывать по формуле:

где Е_н – нормируемая освещенность;

η_Ei – коэффициент использования по освещенности светильников i-го ряда.

Коэффициенты использования типовых светильников по освещенности в направлении β=0⁰ и β=180⁰ приведены в таблицах источников [2, 6, 8, 16]. Шаг фонарей или светильников в районе пешеходного перехода и железнодорожного переезда выбирается равным 1.5H, со сдвигом 0.75 H в обе стороны относительно осевой лини перехода (переезда), где H – высота установки светильника.

4.5. Расчет показателя ослепленности

Показатель ослепительности Р – это критерий оценки слепящего действия осветительной установки, значение которого определяется по формуле [ 2 ] :

где а – коэффициент неэквивалентности, равный: для ЛН –1; для ЛЛ и ДРЛ – 1,3; для ДРИ – 1.1; для ламп ДНаТ – 0,9; К_з – коэффициент запаса; В_н – нормируемая средняя яркость, кд/м²; С_в – постоянный коэффициент, зависящий от яркости фона, определяется по графику рис.10; β_Σ – суммарная яркость вуалирующей пелены, кд/м²: ; М – число светильников; β_i – яркость вуалирующей пелены, создаваемой i - м рядом светильников.

Яркость вуалирующей пелены от каждого ряда светильников определяется для наблюдателя, находящегося на продольной линии посередине проезжей части данного направления движения, и рассчитывается по формуле:

где Н – высота установки светильников, м; h – высота глаз наблюдателя над уровнем проезжей части, принимается равной 1,5 м; Δb_i – расстояние между линией i-го ряда светильников и средней продольной линией проезжей части данного направления движения; m – число светильников фонаря, относящихся к i-му ряду; – величина силы света светильников i-го ряда в плоскости β=90⁰ с оответственно под углами α=75, 80, 85 и 90⁰, кд.

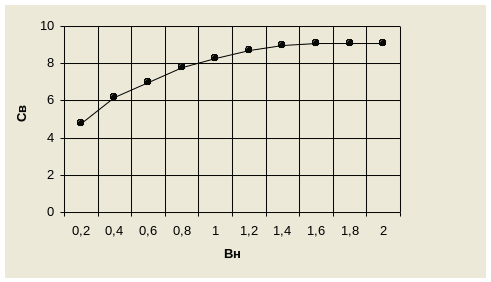

Рис.10. График зависимости постоянного коэффициента С_в для расчета показателя ослепленности от яркости фона В_н
