13.3. Мешалки для жидких пищевых сред

Наиболее распространенным видом механических перемешивающих аппаратов являются аналогичные по устройству и принципу действия реакторы МЗС-316 и МЗС-210.

Реакторы МЗС-210 и МЗС-316 (рис. 13.5) предназначены для перемешивания вязких и жидких пищевых продуктов из нескольких компонентов.

Перемешивание продукта осуществляется мешалкой 4, состоящей из вертикального вала с укрепленными на нем лопастями. В нижней части корпуса 5 имеются два патрубка для спуска конденсата и выгрузки готового продукта. Над реактором смонтирован привод, включающий электродвигатель 1 и редуктор 2. Для санитарной обработки верхней части имеется крышка 3.

Технические характеристики реакторов представлены в табл. 13.1.

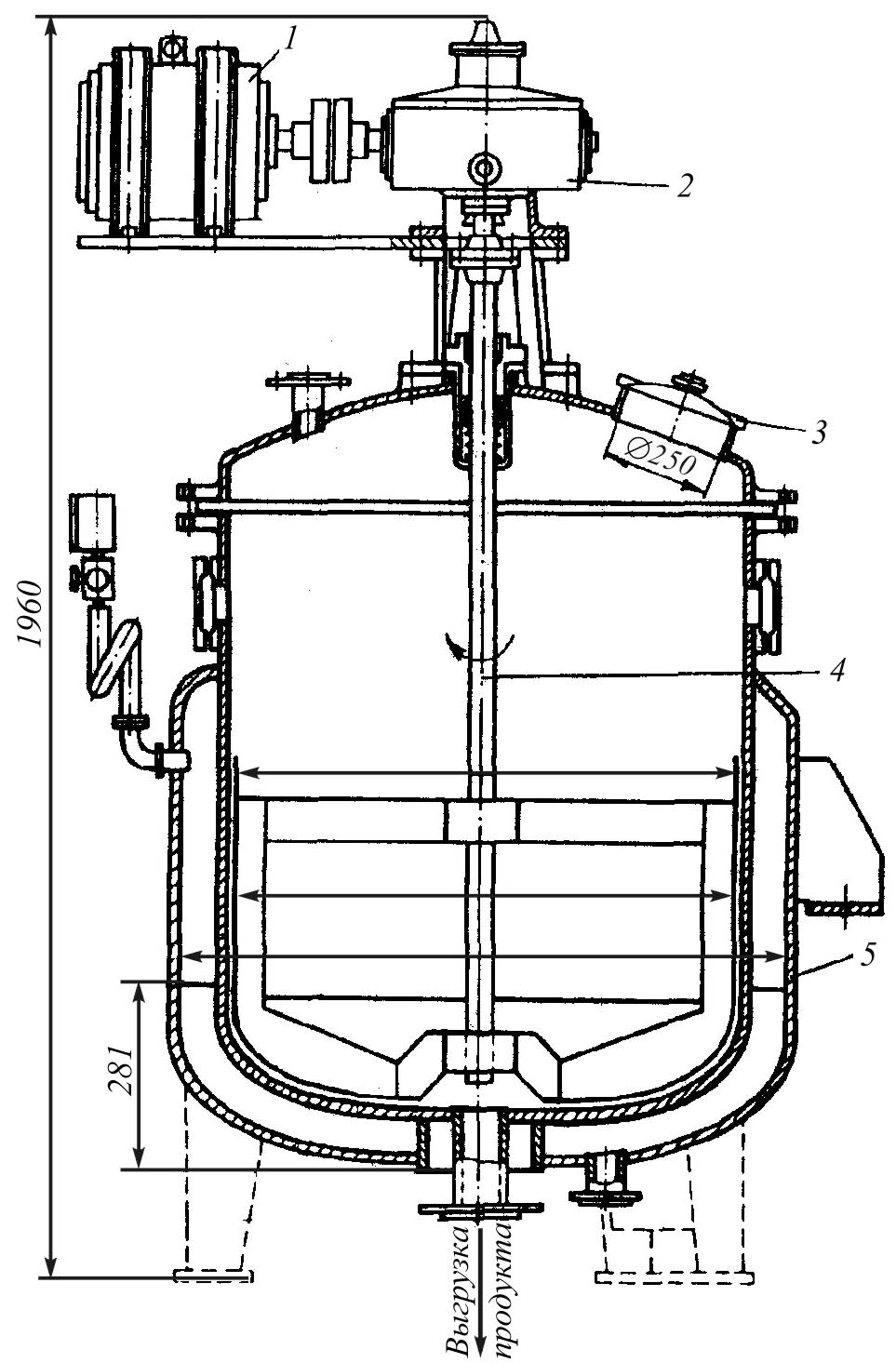

Рис. 13.5. Реактор МЗС-316

Таблица 13.1. Техническая характеристика реакторов МЗС-210 и МЗС-316

Показатели	МЗС-210	МЗС-316
Рабочая емкость, л	920	500
Поверхность нагрева, м2	4	2,2
Рабочее давление, МПа:
в паровой камере	0,4	0,3
в корпусе	0,07	0,07
Частота вращения мешалки, мин-1	57	70
Установленная мощность, кВт	2,8	1,7
Габаритные размеры, мм	150014182506	130012401960
Масса, кг	1320	740

Ванна нормализации ВН-600 (рис. 13.6) предназначена для нормализации по жирности высокожирных сливок.

Рис. 13.6. Ванна нормализации ВН-600

Ванна представляет собой двухстенный цилиндрический вертикальный сосуд с наклонным дном, снабженный лопастной мешалкой 1. Герметичная емкость между внутренней ванной и рубашкой 3 заполняется теплоносителем в тех случаях, когда по технологическому процессу необходимо подогреть продукт. В качестве теплоносителя может использоваться либо горячая вода, либо пар, который вводится в предварительно заполненную водой емкость. Для выхода воздуха и слива конденсата емкость снабжена переливной трубой.

Ванна устанавливается на трех регулируемых по высоте ножках. Крышка 2 ванны, выполненная в виде усеченного конуса, состоит из двух частей, соединенных между собой с помощью шарнирных петель. Одна часть крышки откидная, а другая прикреплена к верхней поверхности ванны. На неподвижной части крышки 2 имеется люк для подачи продукта в ванну и установлен конечный выключатель, который служит для обесточивания электродвигателя привода 4 мешалки при открывании крышки. Рамная лопастная мешалка, ось вращения которой расположена перпендикулярно наклонному дну ванны, надевается сверху на коническую шейку вала мешалки и крепится специальной гайкой.

Привод 4 вала мешалки расположен в нижней части ванны на наклонном днище. От электродвигателя вращение через упругую муфту передается на червячный редуктор. Тихоходный вал редуктора соединен с помощью жесткой муфты с валом мешалки. Нижнее расположение привода мешалки полностью исключает попадание масла из редуктора в продукт и уменьшает высоту ванны.

Наклон лопастей рамной мешалки и наклонное расположение ее оси вращения обеспечивает эффективное перемешивание продукта.

Для контроля температуры продукта в нижней части ванны имеется штуцер для присоединения датчика температуры.
