Техническая характеристика куттера л5-фкм

Производительность, кг/ч 1200

Вместимость чаши, м³ 0,125

Установленная мощность, кВт 30,6

Занимаемая площадь, м² 5,5

Масса, кг 2200

Силовой измельчителъ К7-ФКЕ-1 (рис. 10.33), предназначенный для измельчения смеси мягкого сырья с костью, имеет сварную раму 1, на которой закреплены привод и корпус. Корпус 11 выполнен из стальной трубы 6, к которой с торцов приварено два фланца. К передней части трубы приварена загрузочная горловина 4, к которой винтами 14 прикреплен бункер 5. К торцевым фланцам привинчены крышки с подшипниковыми опорами 3 и 7. В подшипниках установлен вал 12, на котором с помощью шпонок закреплены втулки 15 подвижных ножей 13. Ножи приварены к втулке попарно. В нижней части трубы корпуса приварены две стальные пластины-держатели 10. Через пластины и стенки труб выфрезерованы отверстия, в которых установлены плоские неподвижные ножи 8. Ножи фиксируют цилиндрическими пальцами и крепят крышками 9. В первом (по ходу вращения вала) ряду установлены по всей длине трубы тринадцать ножей, а во втором ряду только на горловине – шесть. Зазоры между подвижными и неподвижными ножами не более 2 мм. Приводится во вращение ножевой вал от электродвигателя 2 мощностью 7,5 кВт через клиноременную передачу 18, цилиндрический редуктор 17 и муфту 16. Частота вращения ножевого вала 0,6 с^–1.

Техническая характеристика силового измельчителя к7-фке-1

Производительность, кг/ч 1500

Установленная мощность, кВт 7,5

Габаритные размеры, мм 190514201210

Масса, кг 720

Коллоидные мельницы и измельчители применяют для обработки мягкого мясного сырья. Сырье в режущий механизм подают вручную, оно может поступать самотеком, при помощи насосов или под вакуумом. Измельченный продукт вытесняется деталями режущего механизма или перемещается вращающимися дисками, лопастями, шнеками.

Например, режущий механизм коллоидной мельницы «Кошта» (Германия) представляет собой горизонтальные корундовые круги. Нижний размольный круг (ротор) вращается с частотой 50 с^–1, а верхний (статор) остается неподвижным. Сырье подается через питающую воронку и под воздействием центробежной силы поступает к периферии размольных кругов, где измельчается. Дальнейшая обработка происходит в так называемых зонах завихрения под воздействием кавитационных сил.

Машины оснащены также устройством для охлаждения или нагрева. Зазор между размольными кругами регулируется маховичком во время работы машины; заданная величина зазора определяется по шкале. Мельницу можно дополнительно укомплектовать автоматическим термоэлектрическим устройством для регулирования зазора между размольными кругами.

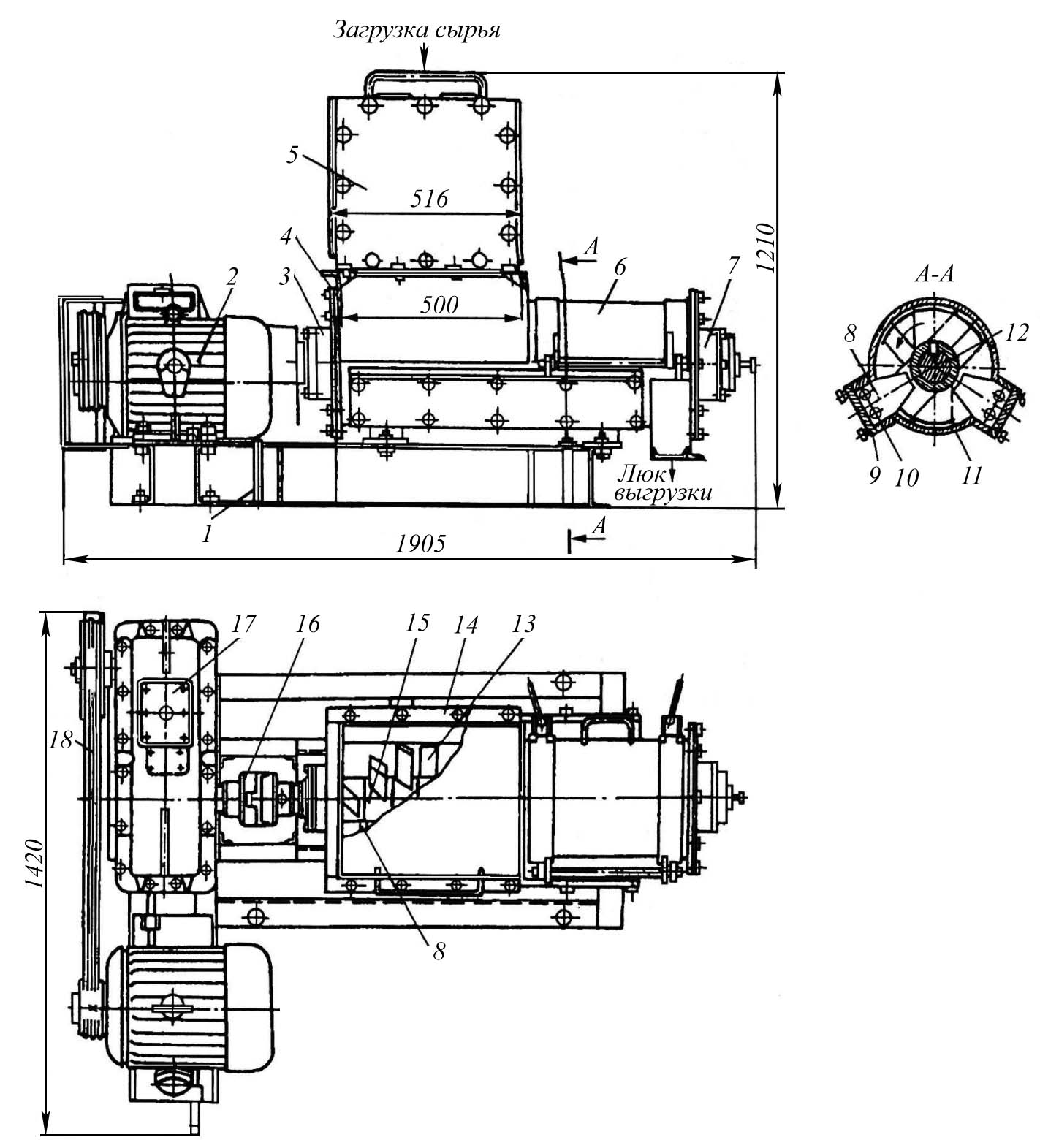

Рис. 10.33. Силовой измельчителъ К7-ФКЕ-1

Коллоидная мельница К6-ФКМ (рис. 10.34) предназначена для тонкого измельчения мягкого мясного сырья.

Она состоит из загрузочного бункера 1, винтовой лопатки, накидной гайки 7, измельчающего механизма 2, патрубка и привода. Загрузочный бункер 1 имеет конусообразную форму. Накидная гайка 7 соединяет загрузочный бункер 1 с измельчающим механизмом 2, который состоит из ротора и статора. Ротор включает верхний, средний и нижний диски.

На станине 5 установлен также разгрузочный бункер 3 и корпус измельчителя 6. Производительность мельницы зависит от степени измельчения сырья. Ее регулируют, изменяя кольцевой зазор между ротором и статором. Пределы регулирования зазора между ротором и статором составляют 0,05…1,50 мм. Привод осуществляется от электродвигателя 4.

Рис. 10.34 Коллоидная мельница К6-ФКМ

Продукт загружают в бункер. Под действием силы тяжести он попадает в режущий механизм, проходит через зазор между ротором и статором, измельчается и через патрубок выходит.
