9.2. Классификация оборудования

На рис. 9.1 приведена классификация способов очистки пищевого сырья от наружного покрова. Выбор способа для очистки сырья определяется видом поступающих на обработку овощей и фруктов и видом выпускаемой продукции.

В соответствии с приведенной классификацией способов очистки пищевого сырья дана и классификация оборудования для очистки растительного и животного сырья от наружного покрова (рис. 9.2).

По расположению основного рабочего органа различают обоечные и щеточные машины с вертикальной и горизонтальной осями вращения барабана.

Конструкция, материал и форма рабочих органов машины определяют принцип ее действия при шелушении и шлифовании.

По принципу действия машины классифицируют следующим образом.

1. Нагружение зерновок, в результате которого происходят деформации сжатия и сдвига, вызывающие скалывание и разрушение цветковых оболочек проса, риса, овса и плодовых оболочек гречихи путем воздействия на зерновку двух рабочих поверхностей: подвижной и неподвижной. К таким машинам относят вальцедековые станки, шелушильные поставы и т. д.

2. Нарушение связи ядра с оболочкой путем скалывания, способствующего разрушению наружных покровов проса, риса, гречихи в результате воздействия вращающихся навстречу друг другу с различными скоростями валков, которые имеют эластичные рабочие поверхности (шелушители типа ЗРД с обрезиненными валками).

3. Нарушение связи ядра с оболочкой путем трения, вызывающего истирание (соскабливание) оболочек в результате многократного интенсивного воздействия абразивной и перфорированной поверхностей рабочих органов машин, а также взаимного трения частиц. К таким машинам относят шлифовальные и полировальные поставы. На этих машинах перерабатывают пшеницу, ячмень, семена гороха.

Гребнеотделительные машины в зависимости от типа рабочего органа классифицируются на валковые, лопастные, молотковые и комбинированные, в которых возможна комбинация тех или иных конструктивных особенностей.

Протирочные машины классифицируются по следующим признакам: по числу барабанов – одинарные, сдвоенные и строенные; по принципу действия – бичевые и безбичевые; по форме барабанов – с цилиндрическим или коническим барабаном; по назначению – для семечковых плодов, для косточковых плодов и универсальные; по способу регулирования производительности — с изменяющимся углом опережения бичей, изменяющимся зазором между бичами и барабаном, изменяющейся частотой вращения ротора (рис. 9.3).

В зависимости от вида обрабатываемого животного оборудование подразделяют на установки для съема шкуры с крупного и мелкого рогатого скота и свиней.

Рис. 9.2. Классификация оборудования для разборки растительного и животного сырья

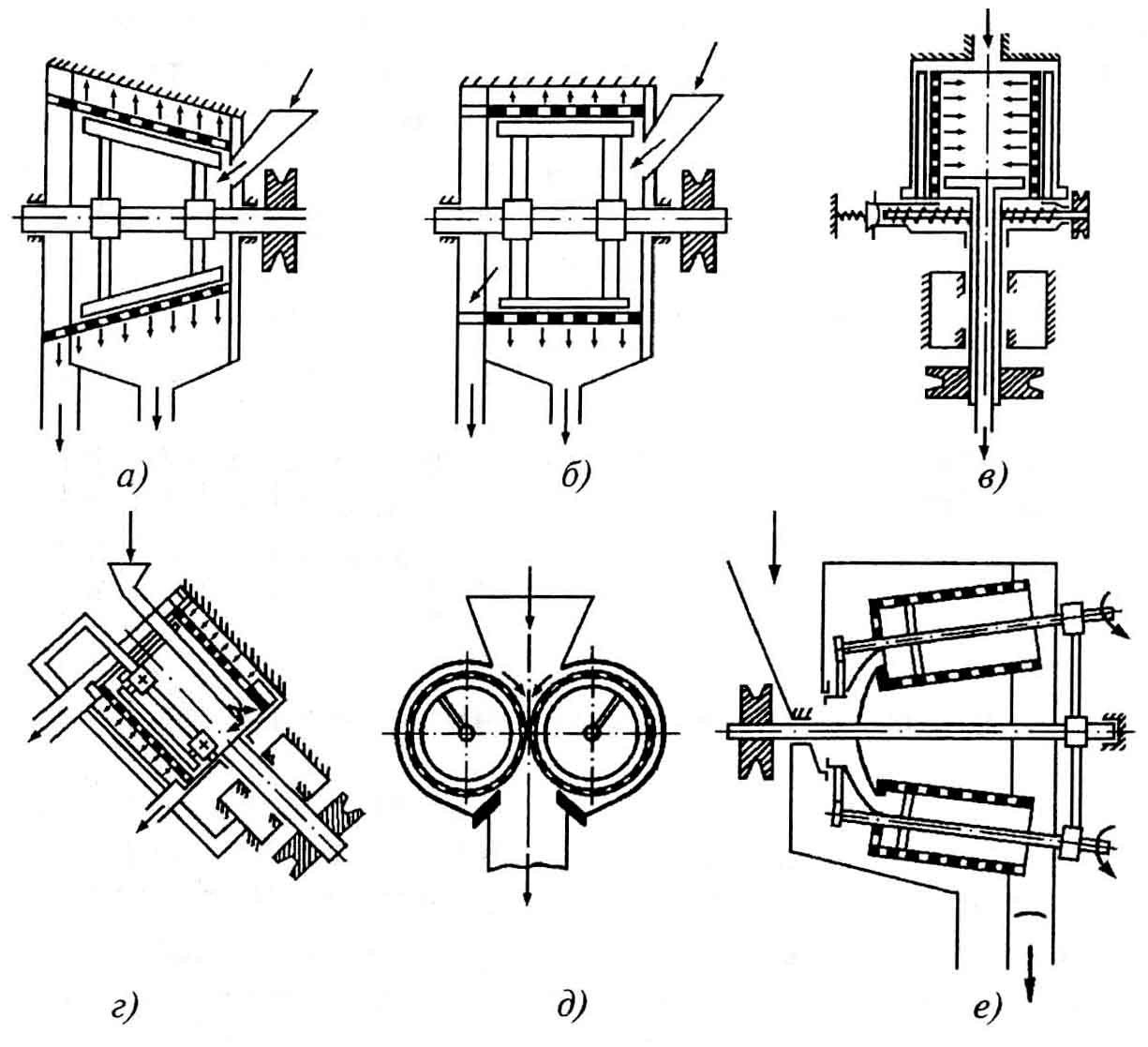

Рис. 9.3. Основные конструктивные схемы протирочных машин:

а – с коническим ситчатым барабаном; б – с цилиндрическим ситчатым барабаном; в – с вращающимся вертикальным

ситчатым барабаном при наружной подаче сырья; г – с наклонным вращающимся ситчатым барабаном и внутренней

подачей сырья; д – двухбарабанная безбичевая протирочная машина; е – трехбарабанная безбичевая протирочная машина

Установки для съема шкур с крупного рогатого скота периодического и непрерывного действия бывают вертикальными и горизонтальными. В установках периодического действия туша фиксируется неподвижно, а при непрерывном съеме шкуры туша движется по подвесному пути.

Для снятия оперения с тушек кур, цыплят, индеек и водоплавающей птицы применяют дисковые, бильные и центробежные автоматы, машины валкового и барабанного типов.

Для съема щетины, волоса и оперения применяют скребковые, пальцевые, гребенчатые, пластинчатые, бильные, дисковые и другие машины. Извлечение щетины, волоса и оперения выполняют путем одностороннего контакта рабочего органа с объектом извлечения.
