9.6. Гребнеотделители
Дробилки-гребнеотделители валкового типа ВДГ-20 (рис. 9.18) с восьмилопастными валками состоят из приемного бункера 2, цилиндра гребнеотделителя 4, вала 5 с бичами 6 и выходного лотка 7. Их используют при обработке винограда.

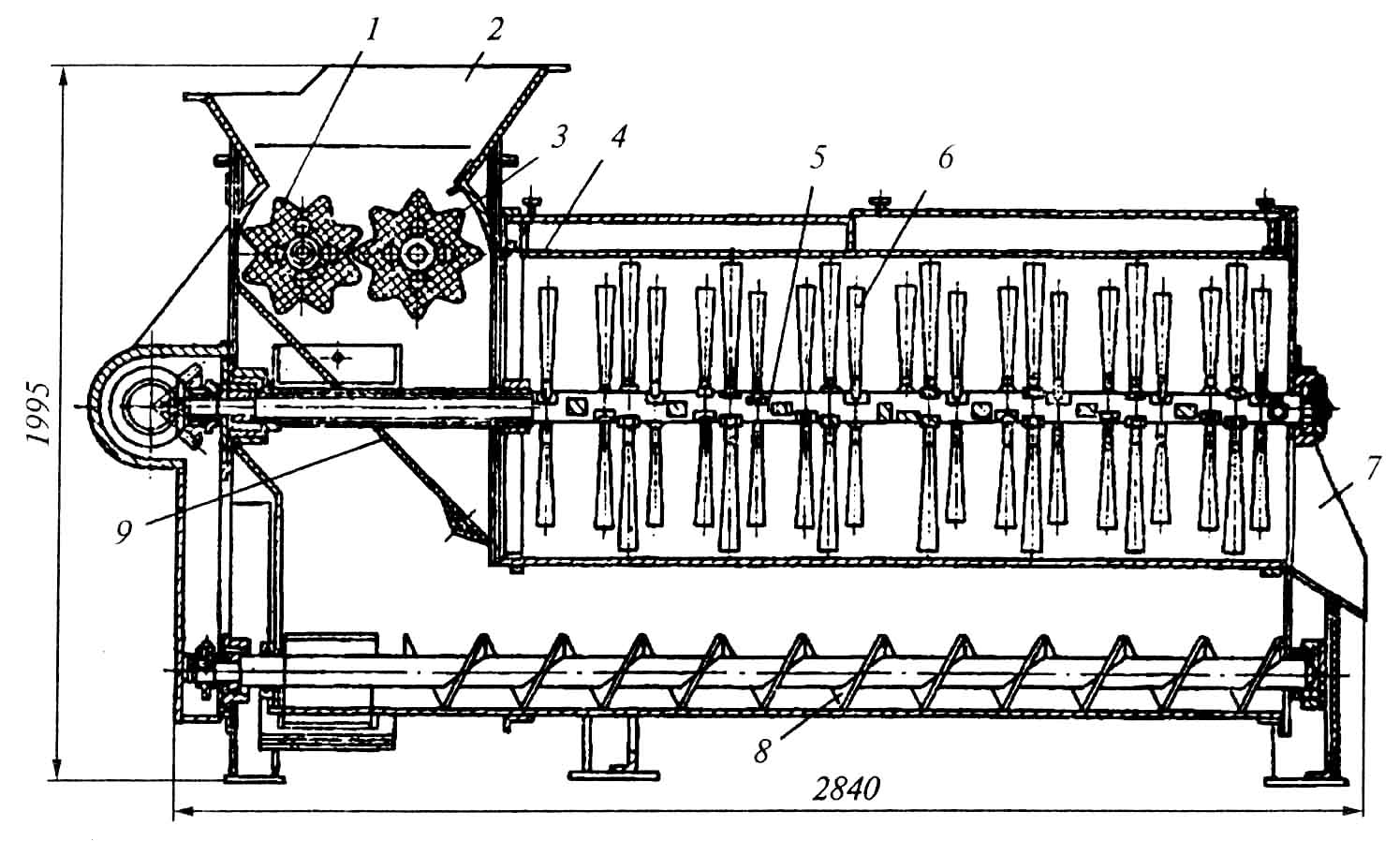

Рис. 9.18. Дробилка-гребнеотделитель ВДГ-20
Чаще всего применяют профильные валки, геометрия и кинематические условия действия которых способствуют целесообразному приложению внешних сил к перерабатываемым гроздьям винограда. При попадании между выступами и впадинами валков гроздья приобретают значительно меньшие относительные скорости и подвергаются меньшему перетиранию. Рабочий процесс дробления приближается к наиболее рациональному варианту – раздавливанию гроздьев в результате параллельного сближении плоских дробящих поверхностей.
В дробилке предусмотрены механизм, позволяющий регулировать зазор между валками 1 и 3, а также блокирующее устройство в виде фрикционной или кулачковой муфты, разрывающей кинематическую цепь привода валков при возникновении аварийной ситуации.
Измельченное сырье по наклонному лотку 9 подается в гребнеотделитель. Гребнеотделитель представляет собой горизонтальный перфорированный цилиндр 4, внутри которого по оси смонтирован ротор-вал 5 с бичами 6, закрепленными на одно- или двухзаходной прямой винтовой поверхности. Основные достоинства этого рабочего органа – высокая технологическая эффективность, простота конструкции, компактность, эксплуатационная надежность и др. Кроме того, его конструктивные особенности позволяют использовать относительно невысокие скорости воздействия на виноград при отделении гребней, что благоприятно отражается на качестве получаемого сусла.
Количество бичей на длине шага витка ротора при расположении их по однозаходной винтовой поверхности в известных конструкциях принято 8, 12, 16 или 20, при этом межбичевое расстояние меняется в пределах от 25 до 31 мм, а шаг витка – от 200 до 570 мм. Важнейший кинематический параметр – частота вращения ротора – также изменяется в широком диапазоне – от 120 до 200 мин–1, а в некоторых случаях достигает и еще большей величины.
Полученный сок с мякотью шнеком 8 выводится из дробилки-гребнеотделителя. Прочность ягод винограда при ударном воздействии бича дробильно-гребнеотделяющей машины может быть охарактеризована величиной относительной скорости соударения, вызывающей разрушение ягоды. Ее значение в зависимости от степени зрелости винограда колеблется в пределах 4…9 м/с. В результате удара с такой скоростью все ягоды разрушаются настолько, что обеспечивается свободный выход из них сока.
Установлено, что наиболее эффективный способ гребнеотделения состоит в сочетании ударного воздействия на продукт с протиранием его по сепарирующей поверхности рабочих органов.
Эффективность работы гребнеотделителя во многом зависит от конструкции гребнеотделяющего устройства. Применение двухзаходных бичей повышает их захватывающую способность и линейную скорость продукта.
Дальнейшее увеличение производительности ограничивается условиями захвата продукта на входе гребнеотделяющего устройства, которые ухудшаются с повышением частоты вращения ротора.
