Техническая характеристика электромагнитного сепаратора а1-дэс
Производительность, т/ч 20,2
Диаметр электромагнитного барабана, мм 400
Рабочая ширина барабана, мм 510
Частота вращения барабана, мин–1 22, 41
Напряженность магнитного поля, А/м 80 000
Мощность привода, кВт 0,6
Масса, кг 800
Электромагнитный сепаратор ЭМ-101 (рис. 7.43) состоит из устройств для подачи продукта, выделения металломагнитных примесей, очистки магнитных полюсов от примесей, охлаждения магнитов и привода.
Устройство для подачи продукта включает рифленый питающий валик 6, ворошитель 4, расположенные в приемной коробке 5, и заслонку 3. Толщину слоя продукта, поступающего на наклонный магнитный экран, регулируют заслонкой. Электромагнит состоит из 14 катушек 7, расположенных в четыре ряда и надетых на стальные сердечники. Два ряда верхних и два ряда нижних катушек соединены между собой последовательно.

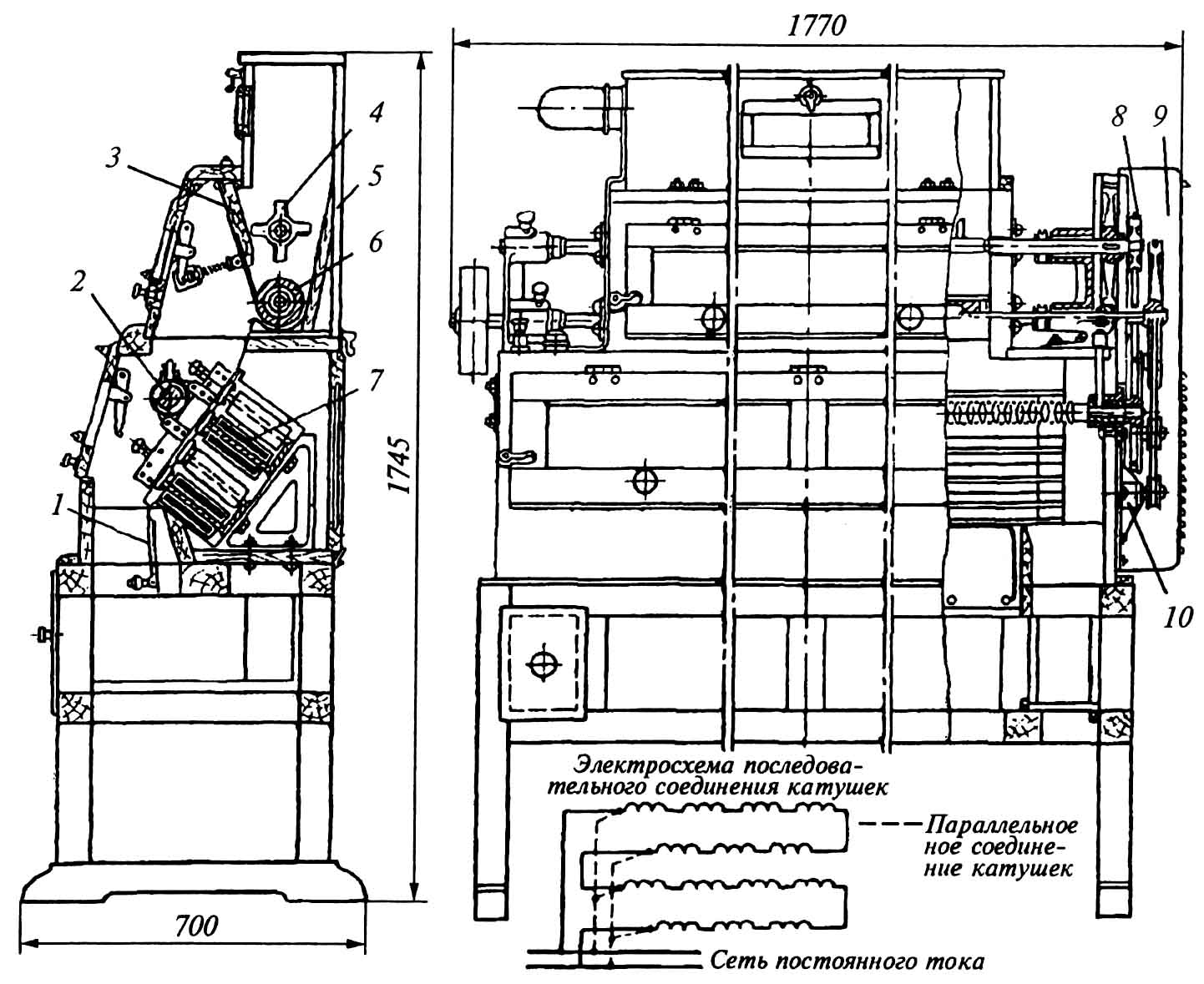

Рис. 7.43. Электромагнитный сепаратор ЭМ-101
Рабочая часть ползуна механизма 2 очистки магнитных полюсов от примесей выполнена из войлока и соединена с валиком, имеющим правую и левую нарезки. При его вращении ползун непрерывно движется вдоль экрана и перемещает металломагнитные примеси к концам экрана, где установлены ящики для сбора этих примесей.
Сепаратор приводится в действие от электродвигателя. Движение отдельным рабочим органам сообщается через зубчатую и клиноременную передачи. Механизм передачи 8 и натяжные ролики закрыты ограждениями 9.
Зерно или продукты его переработки подают в приемную коробку. Здесь они несколько разрыхляются ворошителем и питающим валиком направляются на магнитный экран. Металломагнитные примеси задерживаются на нем и подаются механизмом 2 в сборные ящики, откуда их периодически удаляют. Очищенный продукт с экрана поступает в вертикальный канал и далее через сборный конус в самотечную трубу. В вертикальном канале помещен перекидной клапан 1, позволяющий изменять направление движения потока продукта.
В процессе работы магниты охлаждают потоком воздуха от вентилятора, колесо которого смонтировано на валу 10. Для управления электродвигателем и его защиты предусмотрены магнитный пускатель и панель управления.
Техническая характеристика электромагнитного сепаратора эм-101
Производительность, кг/с 1,4
Ширина магнитного поля, мм 1080
Напряженность магнитного поля, А/м 150 000
Потребная мощность, кВт:
электропривода 1,0
электромагнитов 0,8
Масса, кг 415
Инженерные расчеты. Силу притяжения Р (Н) в сепараторах с постоянными магнитами, имеющими намагничивающую силу 250…300 кА/м, можно определить по формуле
,
где b – магнитная индукция, Тл; F – площадь сечения полюса, м2.
Сила притяжения Рr max (Н) для выделения металломагнитных примесей в сепараторах с вращающимся барабаном равна
,
где G – сила тяжести притягиваемой частицы, Н; – угол, определяющий положение частицы на барабане в зоне намагничивания, град; Pц = m2r – центробежная сила, действующая на частицу, Н; т – масса частицы, кг; – угловая скорость вращения барабана, с-1; r – радиус барабана, м.
Производительность магнитного сепаратора П (т/ч)
,
где b – ширина рабочей зоны магнитного экрана, м; h – толщина слоя, м; v – скорость транспортирования продукта, м/ч; – плотность продукта, кг/м3.
-
