Техническая характеристика сепаратора рз-бсд
Производительность, т/ч 7
Эффективность, % 50...60
Расход воздуха, м3/ч 3250
Диаметр наружного цилиндра, мм 1174
Размеры пневмосепарирующего канала, мм 280060400
Габаритные размеры, мм 117411742182
Масса, кг 335
Расход воздуха регулируют дроссельным клапаном, установленным в нижней части отсасывающего воздуховода. Если в нем обнаруживают целые зерна, то скорость воздуха уменьшают дроссельным клапаном. Наблюдая в цилиндрическое прозрачное окно, можно заметить неравномерность поступления зерна. В этом случае открывают продольные отверстия для забора воздуха. Дополнительный приток воздуха в верхней части способствует более равномерному распределению зерна.

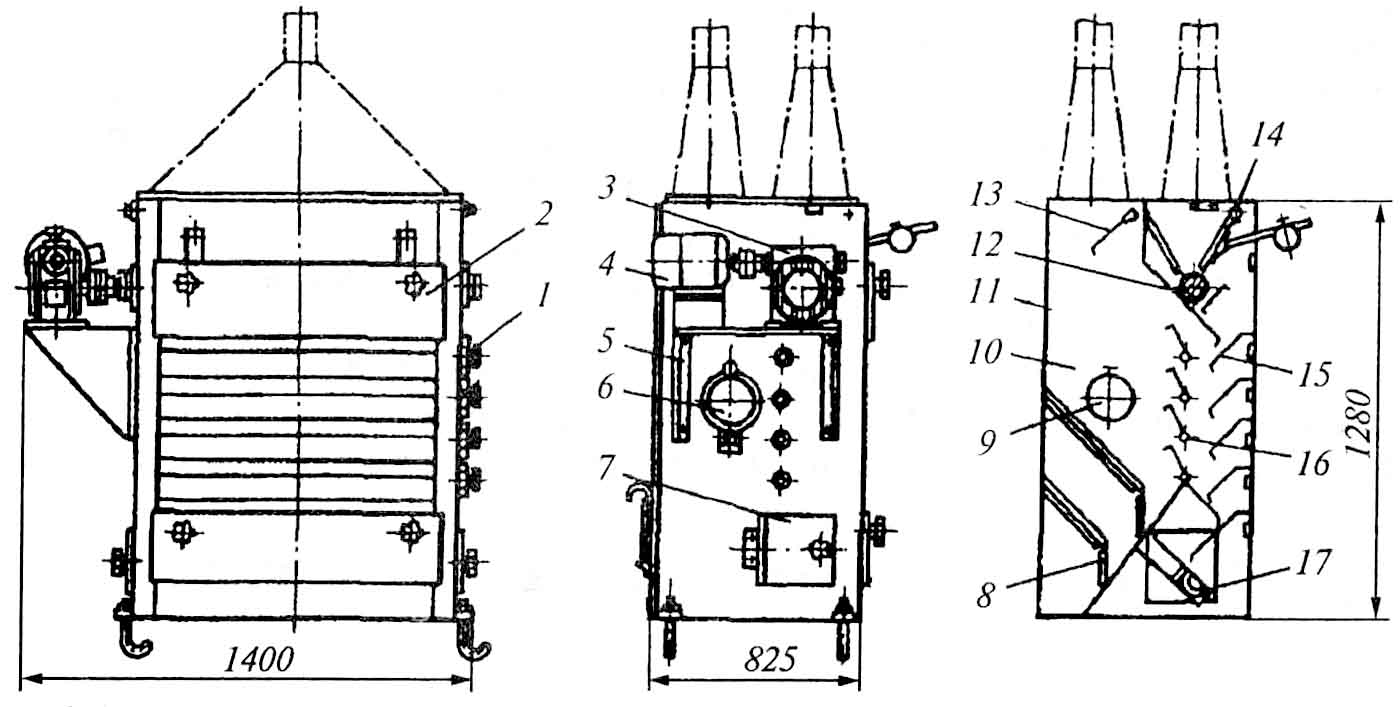

Аспирационную колонку А1-БКА (рис. 7.38) относят к устройствам с каскадным принципом пневмосепарирования. Она предназначена для выделения примесей из зерна злаковых культур, разделения продуктов шелушения крупяных культур, отличающихся аэродинамическими свойствами, а также для контроля крупы и лузги.
Над питающим валиком 12 размещен грузовой клапан 14, регулирующий толщину слоя продукта. Под валиком 12 расположены наклонные скаты 15 и четыре поворотных клапана, образующих каскады сепарирования. Клапаны 16 позволяют регулировать направление воздушного потока и прохождение продукта в зоне сепарирования. В нижней части корпуса на выходе из машины установлено магнитное устройство 17, представляющее собой набор малогабаритных магнитных дуг, соединенных полюсными накладками.
Рис. 7.38. Аспирационная колонка А1-БКА
Осадочная камера 10 имеет вверху клапан 13 для регулирования расхода воздуха и соответственно скорости воздуха в зоне сепарирования. В нижней части камеры расположены два ряда разрезных клапанов 8, которые в процессе работы в результате образующегося вакуума прижимаются к наклонному скату и по мере накопления продукта силой его тяжести открываются, выпуская продукт (легкие примеси), не нарушая герметичности. Для регулирования положения клапанов 16 служат рукоятки 1, установленные на наружной боковой поверхности колонки. Здесь же находятся смотровые окна 6, 7 и 9.
Колонка имеет два прямоугольных отверстия, предназначенных для присоединения самотечной трубы и патрубка для аспирации, к которому подсоединяют воздуховод аспирационной сети. На передней стенке колонки сделаны два люка со съемными фортками 2, которые обеспечивают доступ к питающему валику и магнитному устройству. Электродвигатель 4 и редуктор 3 устанавливают на кронштейне 5, прикрепленном к корпусу 11 колонки.
Продукт через приемное отверстие попадает на питающий валик диаметром 70 мм и равномерной лентой через грузовой клапан поступает на первый неподвижный наклонный скат. Далее, перемещаясь с одного ската на другой, продукт каждый раз изменяет направление движения, образуя четыре каскада. На всем пути перемещения продукт продувается воздушным потоком, который увлекает и уносит в осадочную камеру легкие примеси (лузгу, пыль, мелкий сор и т. д.).
Зерно (или ядро), пройдя все каскады пневмосепарирования, поступает в нижнюю часть корпуса на наклонную плоскость магнитного устройства и, пройдя по ней, выводится из машины, а металломагнитные примеси удерживаются на полюсных накладках. Эти примеси периодически удаляют, очищая рабочую поверхность магнитного устройства. Легкие примеси осаждаются в камере 10 и по мере накопления выводятся из машины.
В период пуска колонки необходимо отрегулировать подачу продукта с помощью грузового клапана 14. Общий расход воздуха на колонку (клапан 13) и по каскадам (клапаны 16) регулируют, ориентируясь на максимально достигнутую технологическую эффективность. Воздушный режим в процессе эксплуатации необходимо периодически регулировать.
