7.7. Воздушные сепараторы
Основная технологическая функция воздушных сепараторов – выделение из зерновой смеси примесей, отличающихся от зерна по аэродинамическим признакам (пыль, частицы оболочек, сорные примеси).
Применяются два типа воздушных сепараторов: РЗ-БАБ и РЗ-БСД.
Основным параметром, определяющим возможность разделения зерновой смеси по аэродинамическим свойствам, является скорость витания. При средней скорости воздушного потока 7...8 м/с возможно достаточно четкое разделение зерна пшеницы и примесей. Зерновая смесь разделяется в вертикальном канале, где воздушный поток взаимодействует с движущимся слоем зерна. Воздушные сепараторы, в которые исходная смесь подается пневмотранспортом, выполняют две функции: выделение легких примесей из зерна и вывод в аспирационную сеть транспортирующего воздуха.
На эффективность работы воздушных сепараторов влияют: удельная нагрузка, состав зерновой смеси (степень различия аэродинамических свойств зерна и примесей), средняя скорость воздушного потока, равномерность распределения скоростей воздушного потока в поперечном сечении канала в рабочей зоне.
С увеличением скорости витания примесей эффективность их отделения снижается. Так, при изменении средней скорости воздушного потока с 4,4 до 5 м/с эффективность очистки повышается с 25,3 до 44,8 %, а дальнейшее увеличение скорости вызывает увеличение количества зерна в отходах.
Рис.

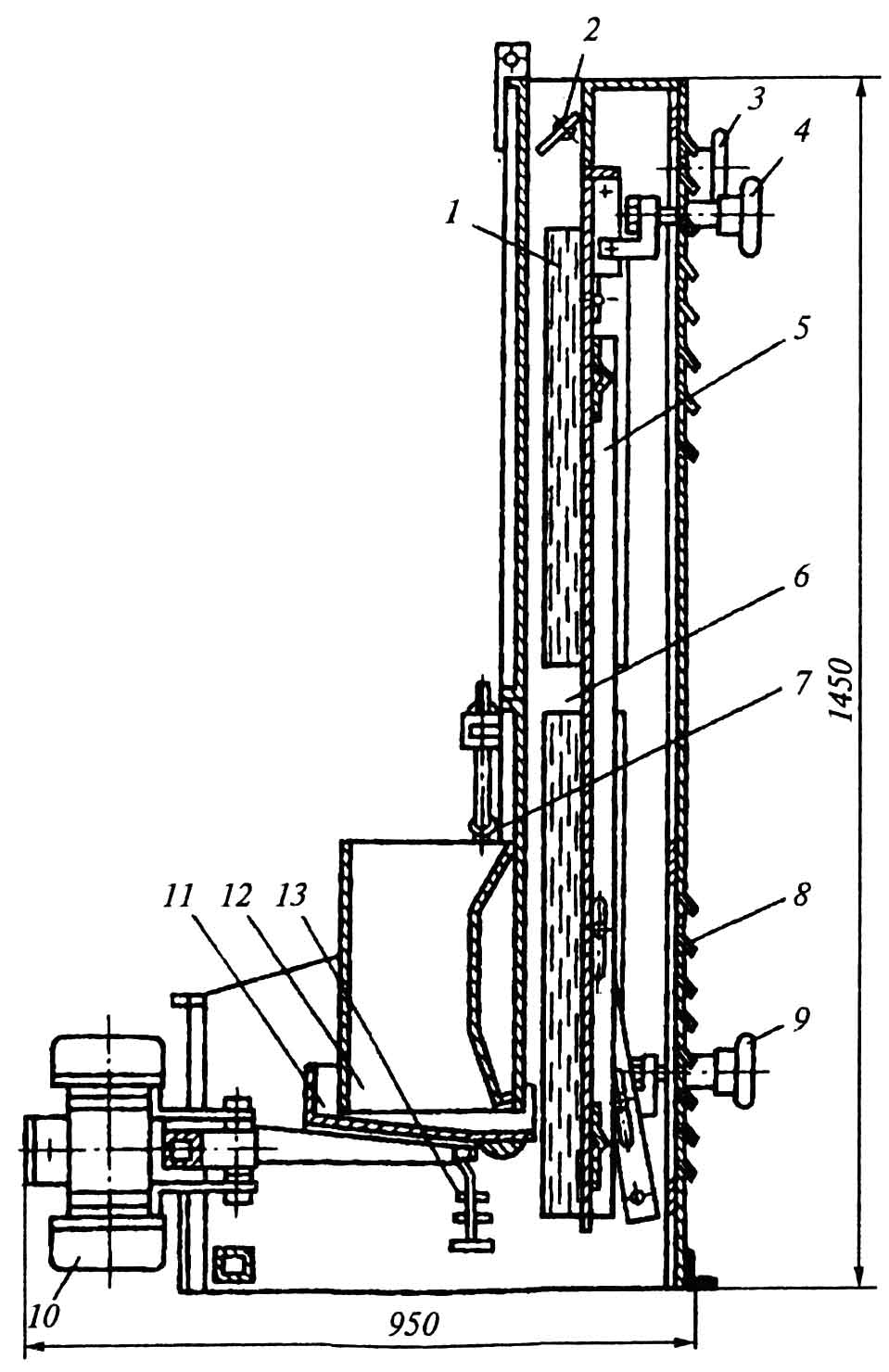

7.36. Воздушный сепаратор РЗ-БАБ
На боковинах сепаратора по всей высоте расположены смотровые окна 1. Задняя стенка имеет жалюзи 8 для поступления воздуха в пневмосепарирующий канал. Внутри корпуса установлена подвижная стенка 5, которая с передней стенкой корпуса образует пневмосепарирующий канал 6. Подвижная стенка состоит из верхней и нижней частей, шарнирно соединенных между собой. Положение обеих частей регулируют штурвалами 4 и 9 так, что можно устанавливать различную скорость воздуха в верхней и нижней частях пневмосепарирующего канала.
В верхней части пневмосепарирующего канала установлена дроссельная заслонка 2 для регулирования расхода воздуха. Ее положение фиксируют штурвалом 3. Вибролоток 11 сварной конструкции обеспечивает подачу зерна в пневмосепарирующий канал. Резиновая накладка вибролотка служит днищем приемной камеры. С корпусом лоток соединен резиновыми подвесками и пружинами 7, которые обеспечивают необходимый подпор зерна в приемной камере независимо от нагрузки, что предотвращает подсос воздуха в пневмосепарирующий канал. Для установления начального зазора между вибролотком и приемной камерой служит ось с ограничителем хода 13. Это винтовое устройство, на которое опирается вибролоток.
Вибролоток приводится в колебательное движение инерционным вибратором 10, который представляет собой электродвигатель с дебалансными грузами. Изменяя их положение, увеличивают или уменьшают амплитуду колебаний вибролотка в пределах 1,5...2,5 мм. На боковой стенке корпуса расположена люминесцентная лампа, освещающая пневмосепарирующий канал, что облегчает визуальный контроль и регулирование рабочего процесса. Сепаратор устанавливают на подставке, которую крепят к перекрытию этажа.
Технологический процесс в воздушном сепараторе происходит следующим образом. Зерно поступает в приемную камеру 12, затем на вибролоток 11. Подпор зерна препятствует подсосу воздуха в приемную камеру. Вибролоток не только выравнивает слой зерна по всей длине пневмосепарирующего канала, но и способствует расслоению зерновой смеси так, что легкие примеси перемещаются в верхний слой. Это способствует более эффективному их выделению воздухом. Кроме того, подвижную стенку 5 в нижней части устанавливают в такое положение, чтобы слой зерна, сходящего с вибролотка 11, был практически горизонтальным. Все это создает оптимальные условия для пневмосепарирования.
Основное количество воздуха, проходя под вибролотком 11, объединяется с воздухом, поступающим через жалюзи задней стенки, и пронизывает слой зерна. Дополнительное поступление воздуха через жалюзи препятствует оседанию пыли в пневмосепарирующем канале. Легкие примеси вместе с воздухом поднимаются вверх по каналу и уносятся в аспирационную систему, а очищенное зерно выводится через выпускной патрубок.
Отличительная особенность воздушного сепаратора РЗ-БАБ – это наличие вибролотка, обеспечивающего надежное распределение и расслоение зерна по длине пневмосепарирующего канала, а также возможность регулирования сечения и формы пневмосепарирующего канала, что существенно повышает эффективность очистки зерна от легких примесей.
