Техническая характеристика одинарной падди-машины

Производительность, кг/с:

при переработке овса в крупу:

в основной машине 14

в контрольной машине 30…0,36

при переработке риса в крупу:

в основной машине 21

в контрольной машине 3

при переработке проса в пшено:

в основной и контрольной машинах 0,11

Количество каналов в трех ярусах 30

Эксцентриситет, мм 90

Частота колебаний, кол/мин 95…105

Расход воздуха, м³c 16

Мощность электродвигателя, кВт 1,25

Размеры каналов, мм 132021593

Масса, кг 1950

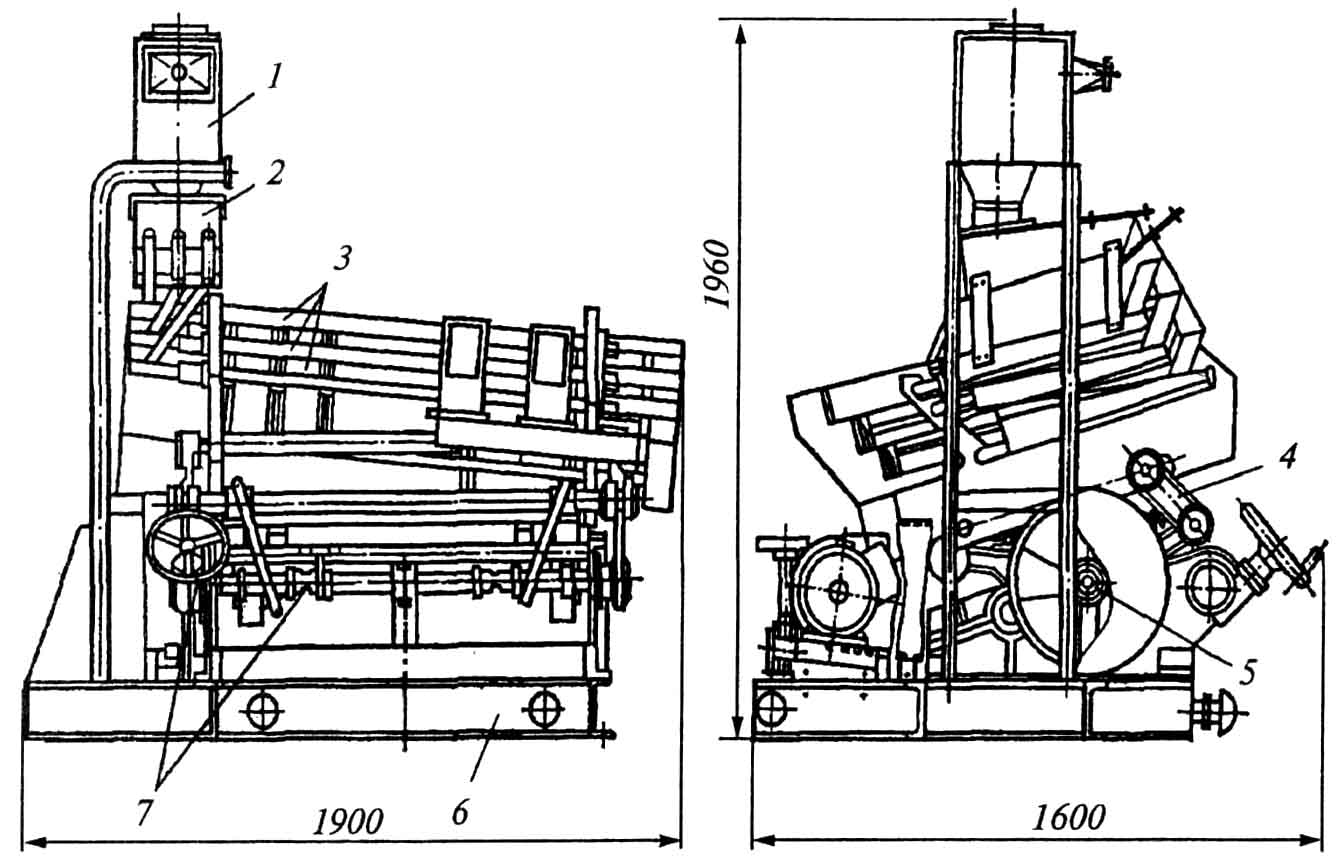

Крупоотделительная машина БКО (рис. 7.35) предназначена для отделения шелушеных зерен риса, гречихи и овса от нешелушеных.

Машина состоит из аспирационной колонки 1, питателя 2 с тремя распределительными трубами, трех сортирующих столов 3, системы подвесок 4, эксцентрикового вала 5, механизма 7 регулирования угла наклона сортирующих столов, привода и станины 6, на которой смонтированы узлы машины и электрооборудование. Сортирующие столы 3 – основной рабочий орган, на котором разделяется исходная смесь шелушеного и нешелушеного зерна.

Дно сортировочных столов представляет собой плоский металлический лист, на поверхности которого выштампованы ячейки глубиной 1 мм и размерами 55 мм. Ячейки днища обращены выпуклой стороной наружу.

Сортирующие столы наклонены в продольном и поперечном направлении. Наклон столов в направлении колебаний регулируют механизмом от 8 до 24° к горизонту. Наклон столов в направлении перпендикулярном колебаниям составляет 3°30...4°.

Основной признак, по которому исходный продукт разделяется на отдельные фракции, – различие между коэффициентами трения шелушеных и нешелушеных зерен об ячеистую поверхность сортирующего стола и их плотностью. Большое значение для разделения смеси имеет самосортирование, которое происходит при возвратно-поступательном движении стола. Нешелушеные зерна, как более легкие, крупные, упругие, попадают в верхние слои, а шелушеные – в нижние.

Рис. 7.35. Крупоотделительная машина БКО

Оптимальный режим работы машины устанавливают регулированием частоты колебаний и угла наклона сортирующих столов в зависимости от физико-механических свойств исходного продукта. Наклон столов и частоту колебаний регулируют в зависимости от содержания нешелушеного зерна, его вида и сорта.

Техническая характеристика крупоотделительной машины бко

Производительность, т/ч 2,0…2,5

Коэффициент использования, % 0,80…0,85

Количество сортирующих столов 3

Амплитуда колебаний столов, мм 28

Частота вращения эксцентрикового вала, мин^—1 170…200

Угол наклона сортирующих столов в направлении:

колебаний (регулируемый), град 8…24

Расход воздуха на аспирацию, м³/c 0,11

Мощность электродвигателя, кВт 1,1

Масса, кг:

сортирующих столов 160

машины 695

Инженерные расчеты. Расчет крупоотделительных машин включает определение производительности, потребляемой мощности привода, габаритных размеров деталей рабочих органов.

Частоту вращения эксцентрика n (с^–1), приводящего просеивающие сита в возвратно-поступательное движение, можно ориентировочно вычислить по эмпирической формуле:

,

где  – угол трения частицы о поверхность сита, град;

,

здесь k – коэффициент трения;  – угол наклона сита, град; r – эксцентриситет (радиус кривошипа), м.

Производительность крупоотделительных машин П_m (кг/с) с прямоугольной просеивающей поверхностью

,

где h – толщина слоя материала в начале просеивающей поверхности, м; b – ширина просеивающей поверхности, м; v – скорость движения материала по поверхности, м/с;  – плотность материала, кг/м³.

Мощность N (кВт), необходимая для приведения в движение сит:

где k – коэффициент (k = 2,0…2,5); п – частота вращения эксцентрика, с^-1; r – эксцентриситет, м; m_c – масса качающихся частей сита, кг; m_п – масса слоя продукта на сите, кг;

m_п = Shg,

здесь S – площадь сита, м²; h – толщина слоя продукта, м;  – насыпная плотность продукта, кг/м³; g – ускорение свободного падения, м/с².
