Результати перевірки амперметра

Умови досліду		Показання приладів		Обчислювальні величини				Висновок по результатах перевірки
		Технічного Iвим	Зразкового Iд	Абсолютна похибка, ΔА	Відносна похибка, δА	Поправка, eА	Зведена похибка, γА
		А	А	А	%	А	%
При зростанні струму	1 2 : 5
При убуванні струму	1 2 3 4

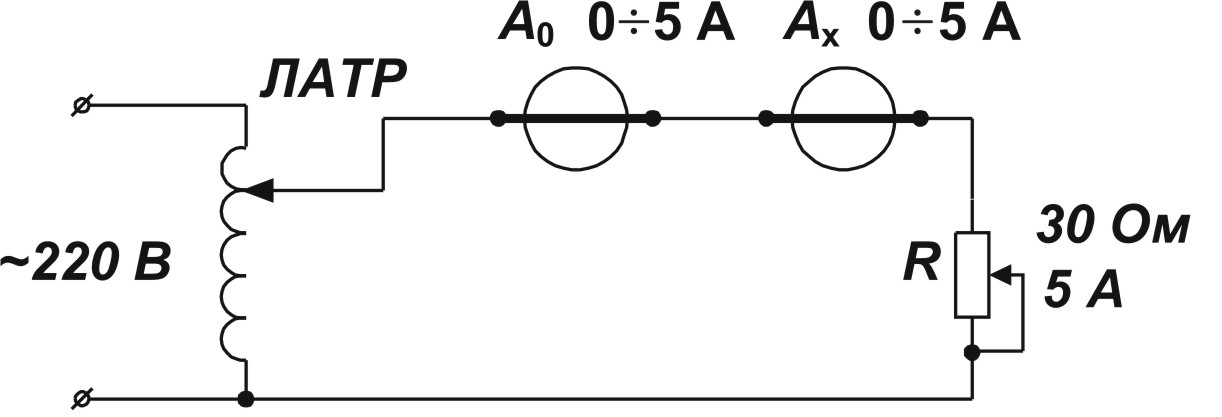

Рис. 2.2. Схема для перевірки амперметра

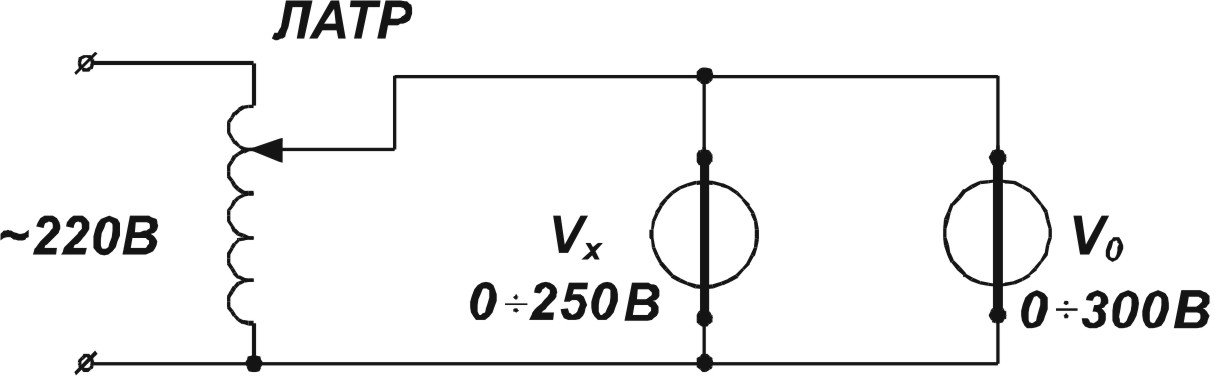

Рис. 2.3. Схема для перевірки вольтметра

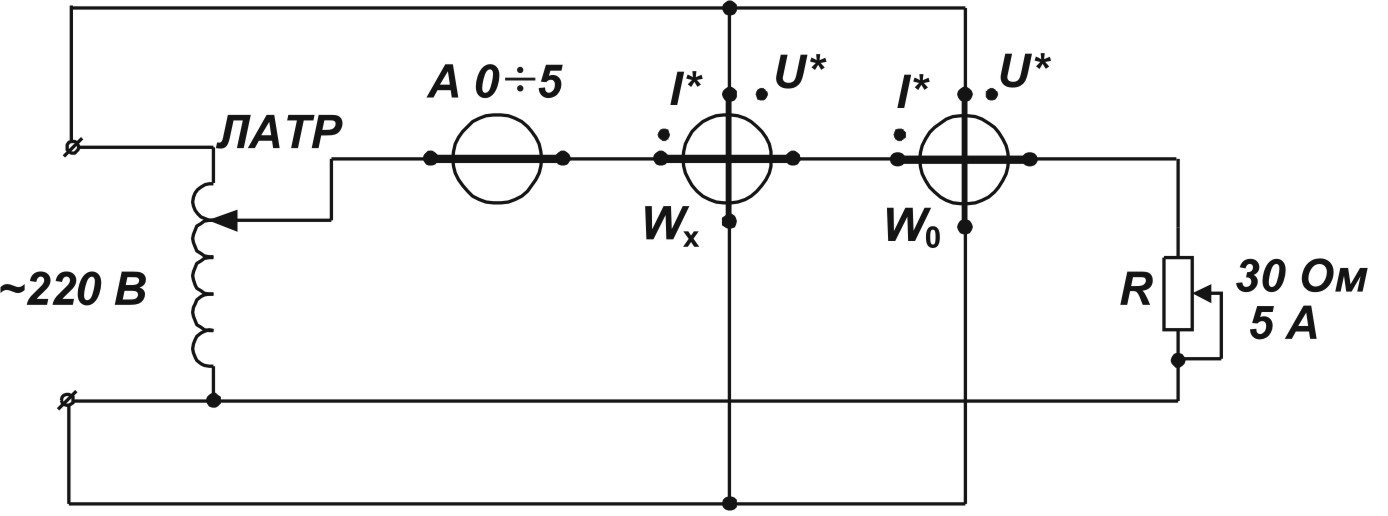

Рис. 2.4. Схема для перевірки ватметра

Таблиця 2.7.

Результати перевірки вольтметра

Умови досліду		Показання приладів		Обчислювальні величини				Висновок по результатах перевірки
		Технічного Uвим	Зразкового Uд	Абсолютна похибка,ΔV	Відносна похибка, δV	Поправка, eV	Зведена похибка, γV
		В	В	В	%	В	%
При зростанні напруги	1 2 : 5
При убуванні напруги	1 2 3 4

Таблиця 2.8.

Результати перевірки ватметра

Умови досліду		Показання приладів		Обчислювальні величини				Висновок по результатах перевірки
		Технічного Wвим	Зразкового Wд	Абсолютна похибка, ΔW	Відносна похибка, δW	Поправка, eW	Зведена похибка, γW
		Вт	Вт	Вт	%	Вт	%
При зростанні потужності	1 2 : 5
При убуванні потужності	1 2 3 4

Зміст звіту

1. Мета роботи.

2. Відомості про технічні та зразкові прилади, що використовуються в роботі (табл. 2.3).

3. Висновки про умови перевірки (табл. 2.5).

4. Схеми перевірки приладів (рис. 2.2, 2.3, 2.4).

5. Таблиці 2.6, 2.7 і 2.8 з результатами перевірки та висновками.

Лабораторна робота № 3

ЕЛЕКТРОННО-ПРОМЕНЕВИЙ ОСЦИЛОГРАФ (ЕПО) І ЙОГО ЗАСТОСУВАННЯ

Мета роботи

Вивчення будови і правил експлуатації електронно-променевих осцилографів, придбання навичок вимірювання з їх допомогою.

Студент повинен:

з н а т и: будову і принцип роботи електронно-променевого осцилографа та його основних блоків, мету і зміст лабораторної роботи;

в м і т и: виконати наладку осцилографа для вимірювання напруги, частоти та визначення характеристик магнітних матеріалів.

При виконанні лабораторної роботи використовується обладнання: осцилограф С1-1, звуковий генератор низьких частот ЗГ-1, ЛАТР, вольтметр Е515 з діапазоном вимірювання (0-60) В, дослідний феритовий зразок з обмотками w₁ і w₂.

Література

Л2. §6-6,§15-3,§15-5, с. 175-182, с. 413-416, с. 445-446.

Л3. §3-10, с.166-174, §3-11, с. 177-178, 181-182.

Л4. § 8-4, § 13.2, § 18.4, с. 119-120, с. 202-203, с. 260-261.
