1.7.2. Параметры приемного устройства

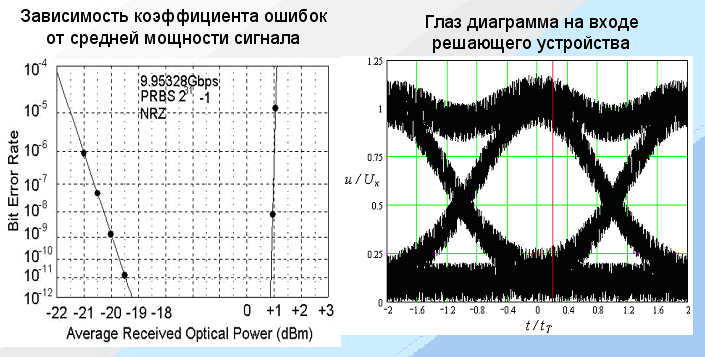

Слайд 42. К основным оптическим параметрам фотоприемного устройства (ФПУ) можно отнести (рис.1.22):
Чувствительность ФПУ, которая определяется как минимальное среднее значение мощности оптического излучения в точке R, при которой обеспечивается заданный коэффициент ошибок (обычно 1010). Чувствительность ФПУ может быть выражена в единицах мощности или в логарифмических единицах дБм. Для измерения чувствительности необходимы: оптический ваттметр, измеритель коэффициента ошибок (ИКО) и регулируемый аттенюатор.
Динамический диапазон ФПУ, который определяется как отношение максимальной мощности излучения в точке R, при которой обеспечивается заданный коэффициент ошибок, к чувствительности. Динамический диапазон обычно выражают в логарифмических единицах дБ. При определении динамического диапазона используются те же приборы, что и для определения чувствительности. Оба параметра могут быть определены в одной измерительной процедуре.
Коэффициент отражения ФПУ в точке R определяется отношением отраженной от ФПУ мощности к падающей на него мощности. Для его определения может использоваться оптический рефлектометр (ОР) или специальный прибор. Коэффициент отражения может быть выражен отношением или в относительных логарифмических единицах дБ.
Рис.1.22. Интегральные характеристики приемников излучения для ВОЛС
1.7.3. Параметры линейного оптического тракта
К основным параметрам линейного оптического тракта можно отнести:
Вносимое затухание (ослабление оптического сигнала в линейном тракте между точками S и R). Для измерения вносимого затухания используют оптические тестеры, которые могут представлять собой комплект из источника и приемника излучения. Однако чаще для этой цели используют оптические мультиметры, объединяющие в одном корпусе источник и приемник излучения. Основными причинами погрешности измерения являются неодинаковость потерь в рабочем разъеме излучателя ВОСП и разъеме излучателя оптического тестера и отличие длин волн излучателя ВОСП и оптического тестера.
Дисперсионные искажения (уширение оптических импульсов) могут выявляться и измеряться при эксплуатации путем сравнения глаз-диаграмм в точках S и R. Сложность этих измерений определяется тем, что при малых затуханиях и расстояниях само уширение очень мало и его трудно измерить, а при больших затуханиях и расстояниях мало отношение сигнала к шуму на дальнем конце, что снижает точность измерений по глаз-диаграмме.
Возвратные потери (отражения от неоднородностей в ВТ) нормируются, так как в одномодовых ВТ обратно отраженные импульсы интерферируют в резонаторе полупроводникового лазера с излучаемыми, что изменяет амплитуду и искажает форму излучаемых импульсов. Это приводит к увеличению коэффициента ошибок, что недопустимо. Возвратные потери, также как и коэффициент отражения от ФПУ, измеряются ОР или специальными приборами. Их, как правило, выражают в логарифмических единицах.

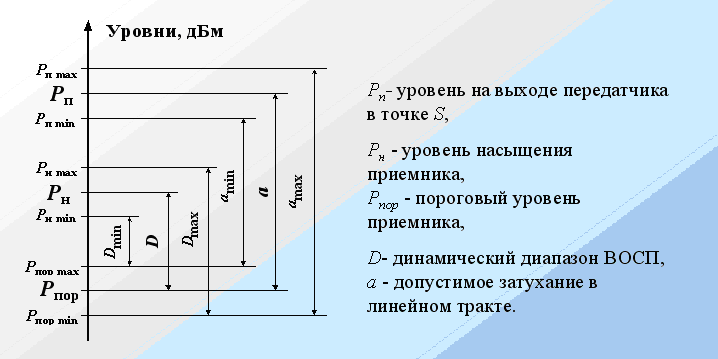

Слайд 43. Энергетические уровни, характеризующие работу реальной ВОСП, показаны на рис. 1.23.
Рис.1.23. Диаграммы энергетических уровней ВОСП
