1.7. Интегральные параметры восп
1.7.1. Параметры передающего устройства
Слайд 40. К основным оптическим параметрам передающего устройства в точке S относятся:
Средняя длина волны излучения 0 ИИ и ширина спектра его излучения , которая может определяться как среднеквадратическое значение или на уровне 0.5 от максимальной величины (рис.1.20). Так обычно определяют ширину спектра излучения для светоизлучающих диодов (СИД) и многомодовых лазеров. Для одномодовых, одночастотных лазеров чаще ширину спектра излучения определяют на уровне -20 дБ (1% от максимальной величины). Для определения длины волны 0 и ширины спектра излучения используют анализаторы оптического спектра, основанные на оптической фильтрации с помощью дифракционной решетки или интерферометра.

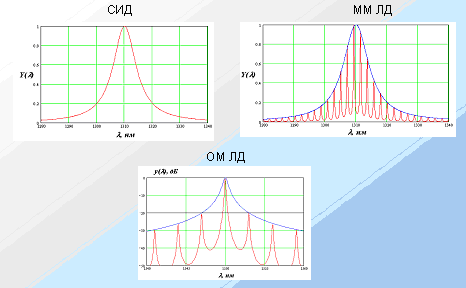

Рис.1.20. Спектры излучения источников, используемых в ВОЛС
Средняя мощность излучения P0, вводимого в ОВ, при равной вероятности передачи 1 и 0, которая может измеряться в единицах мощности Вт или в логарифмических единицах дБм. В качестве испытательного сигнала для определения параметров передающего устройства можно использовать псевдослучайные последовательности (ПСП). Важным параметром излучателя является нестабильность излучаемой мощности, которая может характеризоваться среднеквадратическим отклонением средней мощности. Эта величина также может измеряться в единицах мощности Вт или в относительных логарифмических единицах дБ. Измерения проводят оптическими ваттметрами, которые градуируют на фиксированных длинах волн излучения (0.85, 1.3, 1.55 и 1.64 мкм) в абсолютных и логарифмических единицах. Часто оптические ваттметры совмещают в одном корпусе с источником излучения. Такие приборы называют мультиметрами или оптическими тестерами. Комплект из двух таких приборов позволяет проводить измерения затухания в ОВ и пассивных элементах ВОСП.
Слайд 41. Важной характеристикой полупроводникового источника излучения является его модуляционная характеристика, т.е. зависимость мощности оптического излучения от тока через p-n переход.
Коэффициент гашения (экстинкции), который определяется отношением мощности излучения при передаче «1» к мощности излучения при передаче «0». Его можно выразить просто отношением или в относительных логарифмических единицах дБ, наблюдая глаз-диаграмму, получающуюся, если подать выходной оптический сигнал на собственный оптический вход.
Для исключения возможной перегрузки фотоприемника (ФП) между оптическим входом и выходом включают оптический аттенюатор. При выборе испытательной ПСП для измерений по глаз-диаграмме необходимо, чтобы число регистров в генераторе ПСП было равно максимально возможному числу единиц, которые могут идти подряд в используемом линейном коде. Например, для ВОСП, использующей код В4В5 подряд может идти не более 5 единиц или нулей.

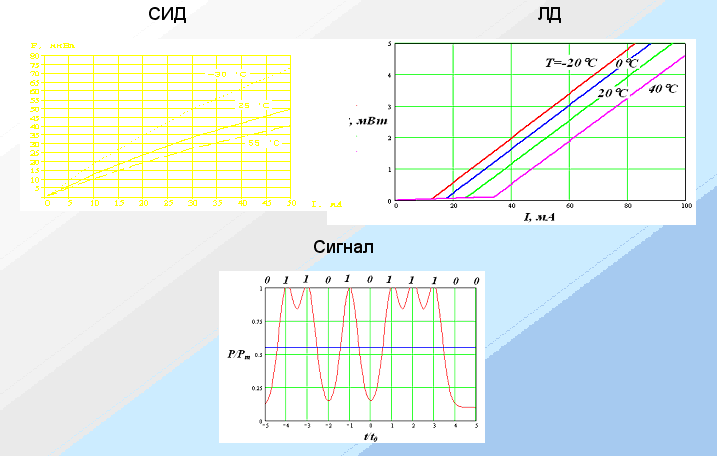

Рис.1.21. Модуляционные характеристики источников излучения для ВОЛС
Форма выходных оптических импульсов (время нарастания и спада, длительность, колебательность) определяется по глаз диаграмме, которая должна соответствовать шаблону глаз-диаграммы для данной ВОСП.
