8.4. Защита поста секционирования
Фидеры постов секционирования, как правило, оборудуются трехступенчатой дистанционной направленной защитой, дополненной токовой отсечкой. Первая ступень обеспечивает селективность до шин подстанции, остальные - чувствительность к металлическим КЗ на шинах поста секционирования и подстанции.
Шины поста секционирования защищаются по минимальному напряжению.
Расчет уставок защит поста секционирования
Токовая отсечка фидеров поста секционирования отстраивается от максимальных токов КЗ на подстанции. Второе условие – отстройка от токов нагрузки. Третье условие – отстройка от КЗ «за спиной». Последнее условие обеспечить проблематично. Если это условие не выполняется, то неселективные срабатывания защиты при КЗ на смежных фидерах будут исправляться АПВ. Чувствительность проверяется для минимальных токов КЗ на защищаемом фидере вблизи установки защиты.

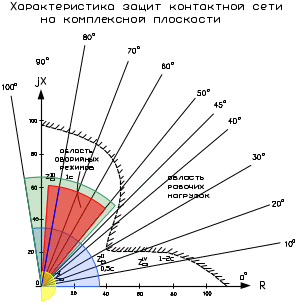

Первая ступень поста секционирования выполняется направленной с углами срабатывания 0…110 эл. град. Уставка защиты отстраивается от минимального входного сопротивления при КЗ на подстанции. Второе условие выбора уставки – отстройка от рабочих нагрузок.
Вторая ступень выполняется для поста ненаправленной. Уставка выбирается по условию обеспечения нормируемого коэффициента чувствительности при КЗ вблизи шин подстанции и проверяется на отстройку от рабочей нагрузки. Если отстройка от нагрузки не обеспечена, то применяют торможения по высшим гармоникам и (или) по апериодической составляющей.
Потенциальная защита (ПЗ) отстраивается от минимального рабочего напряжения, а коэффициент чувствительности определяется по остаточному напряжению на шинах поста секционирования при КЗ вблизи подстанции.
Библиографический список к лекции №13
А.А. Прохорский. Тяговые и трансформаторные подстанции.
Нормы технологического проектирования электрификации железных дорог. - М.:Транспорт, 1983. – 57 с. (ВНТП-81 МПС).
М.В. Овласюк. Интегральные микросхемы в устройствах автоматики и защиты тяговых сетей. – М.: Транспорт, 1989, 302 с.
Руководящие указания по релейной защите систем тягового электроснабжения. 2004. – 162 с.
А. И. Бурьяноватый, А. Д. Кондаков, А. В. Мизинцев, А. Ю. Попов, Н. И. Ячкула. Защита электротяговых сетей переменного тока на основе интеллектуальных терминалов. Учебное пособие. СПб. 2003. – 110 с.
Релейная защита: Метод. указания к выполнению курсового проекта. /Сост. А. И. Бурьяноватый, Ю. П. Васильев, Б. А. Ковбаса, А. П. Самонин. – СПб, 2002. – 39 с.
