VI. Крепёжные детали

Крепежные детали служат для соединения двух или более деталей. Среди них большое распространение имеют стандартные крепёжные резьбовые детали, к которым относятся болты, шпильки, винты, гайки, шайбы и т.д. Размеры их установлены соответствующими стандартами.

Болт представляет собой цилиндрический стержень с резьбой и головкой (рис.20). Существует много типов болтов, отличающихся друг от друга по формам и размерам головки (шестигранные, круглые, высокие, низкие и т.д.), точности изготовления, прочности.

Рисунок 20  Болт

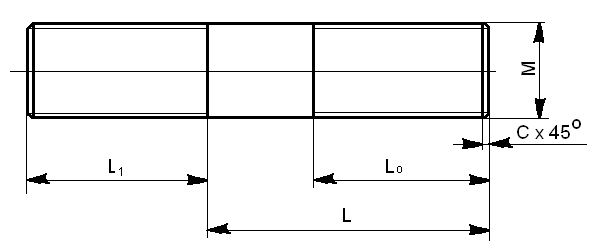

Шпилька представляет собой цилиндрический стержень с резьбой, нарезанной с обоих концов (рис.21). Один конец шпильки с длиной резьбы L₁ предназначен для ввинчивания в одну из скрепляемых деталей. Другой с длиной резьбы L  для ввинчивания в него гайки.

Рисунок 21  Шпилька

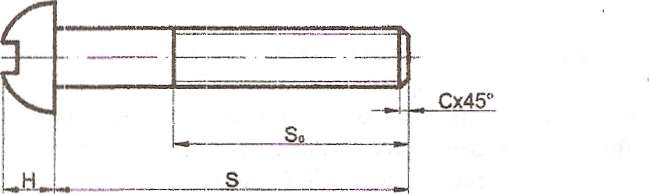

Винты в зависимости от назначения разделяют на крепёжные и установочные. Крепёжный винт представляет собой стержень с резьбой и головкой (рис.22).

Установочный винт имеет, кроме того, нажимной конец. В зависимости от формы головки винта завинчиваются ключом или отвёрткой.

Рисунок 22  Винт

VII. Методические указания

Резьбовые соединения допускают многократную сборку и разборку изделий без нарушения целостности деталей соединения.

7.1. Соединение болтом

Болтовое соединение, помимо скрепляемых деталей, состоит из болта, гайки и шайбы. Длина болта рассчитывается по формуле

l = g₁ + g₂ + S_ш +m + a + c

где g₁ и g₂  толщина крепёжных деталей;

S_ш  толщина шайбы;

m  высота гайки;

a  запас резьбы на выходе, равный 0,25d болта;

с  высота фаски на стержне болта 0,12d болта.

Полученную общую длину стержня болта сравнивают по соответствующему стандарту и округляют до ближайшего большего стандартного значения.

7.2. Соединение шпилькой

Соединение шпилькой применяют обычно при невозможности выполнения сквозного отверстия в одной из соединяемых деталей. Соединение состоит из скрепляемых деталей, шпильки, гайки и шайбы.

Длину шпильки рассчитывают по формуле

l = g₃ + S_ш +m + a + c

где g₃  толщина верхней детали;

S_ш  толщина шайбы;

m  высота гайки;

а  запас резьбы на выходе, равный 0,25d шпильки;

с  высота фаски на стержне болта 0,12d шпильки.

7.3. Винтовой соединение

Винтовое соединение аналогично соединению шпилькой, винт ввинчивают в одну из скрепляемых деталей.

Длину винта рассчитывают по формуле

l _расч. = g₄ + l₀ – 2Р

где g₄  высота скрепляемой детали;

l₀  длина резьбы;

Р  крупный шаг резьбы.

Глубину отверстия L вычисляют следующим образом:

L = l₁ + a

где l₁ = l₀

a = 0.5d

винт не ввинчивают в отверстие на всю длину резьбы l₀ , а оставляют запас резьбы, приблизительно равный 6 мм.

ПРИЛОЖЕНИЕ 1  СОЕДИНЕНИЕ БОЛТОМ

Номер вар.	Крышка верхняя с	Крышка нижняя а	Корпус b	Диаметр болта	ГОСТы болта	ГОСТы шпильки
1	8	20	13	10	780570	640270
2	6	19	12	8	780570	640270
3	5	18	11	6	780570	640270
4	4	17	10	5	780570	640270
5	5	16	9	4	780570	640270
6	10	21	14	6	779870	640270
7	11	22	15	8	779870	640270
8	12	23	16	10	779870	640270
9	14	24	17	12	779870	640270
10	15	25	18	12	779870	640270
11	4	16	9	6	780570	640270
12	7	19	12	8	780570	640270
13	3	16	8	5	780570	640270
14	8	20	13	10	780570	640270
15	6	19	12	8	780570	640270
16	5	18	11	6	780570	640270
17	10	21	14	6	779870	640270
18	11	22	15	8	779870	640270
19	12	23	16	10	779870	640270
20	14	24	18	12	779870	640270
21	15	25	18	12	779870	640270
22	12	22	16	10	779870	640270
23	11	23	15	6	779870	640270
24	10	16	14	8	779870	640270
25	5	17	9	4	780570	640270
26	6	19	13	8	780570	640270
27	8	20	12	10	780570	640270
28	4	17	9	4	780570	640270
29	7	19	12	5	780570	640270
30	3	16	8	5	780570	640270
31	6	19	12	8	780570	640270
32	5	18	11	6	780570	640270
33	10	21	14	4	780570	640270
34	10	21	14	6	779870	640270
35	15	25	18	12	779870	640270
36	12	23	16	10	779870	640270
37	7	19	12	8	779870	640270
38	14	24	5	5	779870	640270
39	7	16	8	4	780570	640270
40	8	20	12	10	780570	640270

ПРИЛОЖЕНИЕ 2  СОЕДИНЕНИЕ ШПИЛЬКОЙ

Номер вар.	Крышка верхняя с	Прилив с1	Диаметр шпильки	ГОСТы крепёжных деталей
				Шпилька	Гайка	Шайба
1	8	4	5	2203876	592770	1137170
2	6	3	4	2203876	592770	1137170
3	5	5	6	2203876	592770	1137170
4	4	7	6	2203876	592770	1137170
5	5	6	8	2203876	592770	1137170
6	10	5	8	2203876	592770	1137170
7	11	9	8	2203876	592770	1137170
8	12	8	10	2203876	592770	1137170
9	14	6	6	2203876	592770	1137170
10	15	7	5	2203876	592770	1137170
11	4	9	4	2203876	592770	1137170
12	7	8	4	2203976	592770	1137170
13	3	6	5	2203976	592770	1137170
14	8	7	6	2203976	592770	1137170
15	6	9	8	2203976	592770	1137170
16	5	5	4	2204076	592770	1137170
17	10	7	5	2204076	592770	1137170
18	11	4	6	2204076	592770	1137170
19	12	8	8	2204076	592770	1137170
20	14	6	10	2204076	592770	1137170
21	15	7	8	2204076	592770	1137170
22	12	8	10	2204176	592770	1137170
23	11	9	8	2204176	592770	1137170
24	10	5	6	2204176	592770	1137170
25	5	7	5	2204176	592770	1137170
26	6	3	4	2204176	592770	1137170
27	8	12	8	2203976	592770	1137170
28	4	9	6	2203976	592770	1137170
29	7	8	5	2203976	592770	1137170
30	3	6	4	2203976	592770	1137170
31	6	3	4	2204076	592770	1137170
32	5	6	5	2204076	592770	1137170
33	10	7	6	2204076	592770	1137170
34	10	5	8	2204076	592770	1137170
35	15	7	10	2204076	592770	1137170
36	12	8	10	2204176	592770	1137170
37	7	8	6	2204176	592770	1137170
38	14	5	8	2204176	592770	1137170
39	7	9	6	2204176	592770	1137170
40	8	4	5	2204176	592770	1137170

Приложение 3

Форм.

Зона

Поз.

Обозначение

Наименование

Кол.

Примеч.

Документация

А3

КТМ 001.001.000 ВО

Чертёж общего вида

Детали

1

КТМ 001.001.001

Обечайка

1

2

КТМ 001.001.002

Днище нижнее

1

3

КТМ 001.001.003

Днище верхнее

1

4

КТМ 001.001.004

Фланец нижний

1

5

КТМ 001.001.005

Фланец верхний

1

6

КТМ 001.001.006

Бобышка

1

7

КТМ 001.001.007

Крышка сальника

1

Стандартные изделия

8

Болт М166q х 60

6

ГОСТ 773870

9

Гайка М168Н

6

ГОСТ 591570

11

Муфта 25 ГОСТ 895675

1

12

Шайба 16 ГОСТ 640270

6

14

Шпилька М126q х 45

2

ГОСТ 2203276

Материалы

18

Набивка сальниковая

СтФ УГНТУ 001.001.000

Изм.

Лист.

Докум.

Подп.

Дата

Разраб.

Реактор

литер

лист

листов

Пров.

2

2

гр.МХ0731

Список литературы:

Основная литература:

1. Дегтярев В.М. Инженерная и компьютерная графика: Учеб.  М.: Академия, 2011.

2. Потёмкин А. Инженерная графика.  М.: Высш. шк., 2002.

3. Левицкий В.С. Машиностроительное черчение и автоматизация выполнения чертежей: Учеб. для бакалавров.  М.: Юрайт, 2011.

Дополнительная литература:

1. Инженерная графика. Общий курс. Учеб. пос. для вузов./ Под ред. В.Г. Бурова, Н.Т. Иванцивского.  2-е изд., перераб. и доп.  М.: Логос. 2006.

2. Чекмарёв А.А., Осипов В.К. Справочник по машиностроительному черчению.  М.: Высш. шк., 2007.

3. Куликов В.П. Стандарты инженерной графики: учеб. / Куликов В.П.  2-е изд., испр. и доп.  М.: ФОРУМ, 2008.
