1. Краткие теоретические сведения магнитное поле проводника с током
Магнитное поле – это особый вид материи, который создается проводниками с током, движущимися зарядами, а также изменяющимся во времени электрическим полем. Магнитное поле характеризуется двумя силовыми характеристиками:
а) вектор напряженности H (характеристика магнитного поля в вакууме)
б) вектор индукции B (характеристика магнитного поля в веществе)
,
где 0 – магнитная постоянная (0 = 410-7 Гн/м );
– относительная магнитная проницаемость среды.
Для магнитных полей выполняется принцип суперпозиции
.

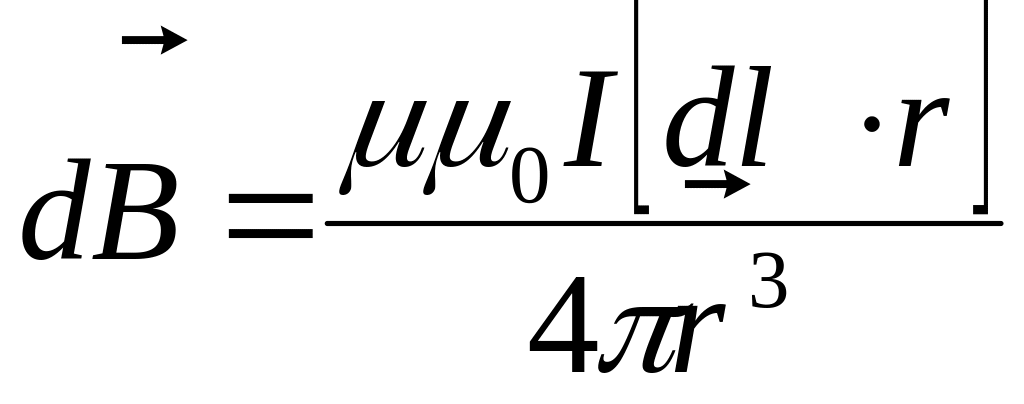

Магнитную индукцию B в каждой точке поля, создаваемого током, текущим по проводнику произвольной формы и длины, можно вычислить, используя закон Био – Савара - Лапласа
или
,
где dB – индукция магнитного поля, создаваемого малым элементом проводника длиной dl, по которому идет ток I;
r – радиус-вектор, проведенный из элемента проводника к точке, в которой определяется магнитная индукция;
– угол между направлением тока в проводнике и радиус-вектором r.
Данная формула позволяет рассчитать величину магнитной индукции полей, создаваемых проводниками с током различной формы:

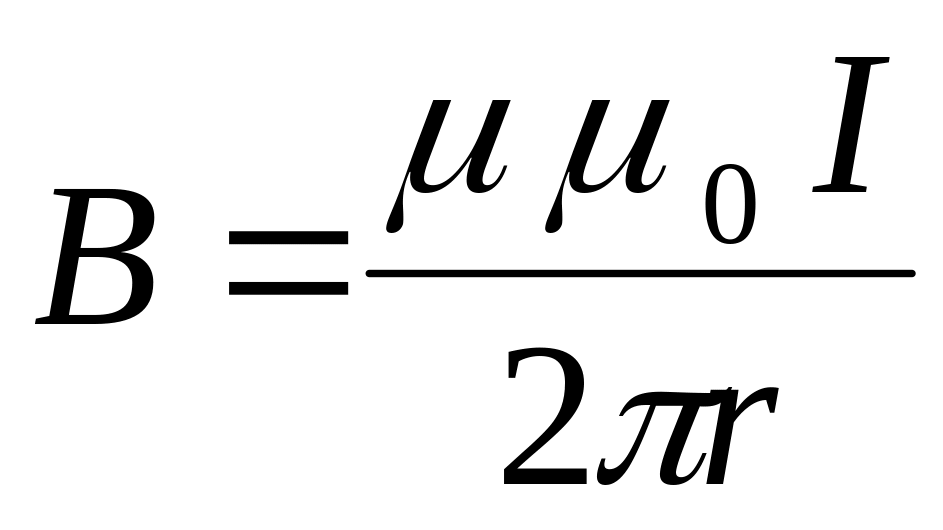

а) магнитная индукция поля, создаваемого бесконечно длинным прямым проводником с током
,
где r – кратчайшее расстояние от проводника до рассматриваемой точки поля;
б
)

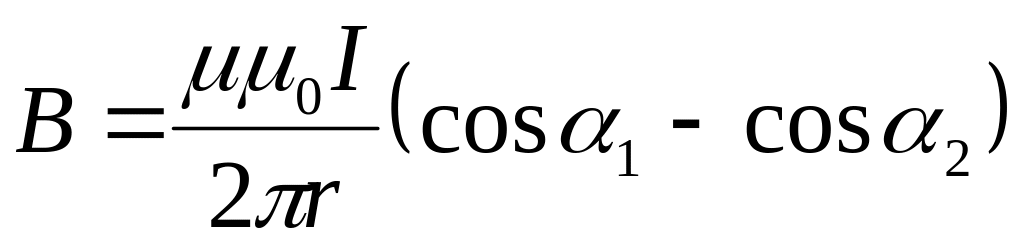

магнитная индукция поля, создаваемого
прямым
проводником с током
конечной
длины
в произвольной точке A
поля
;
в) магнитная индукция поля в центре кругового витка с током радиуса R
;

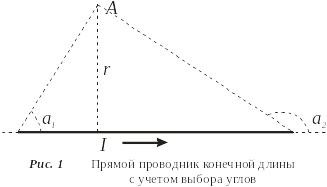

Рисунок 1 Прямой проводник г) магнитная индукция поля в точке A,

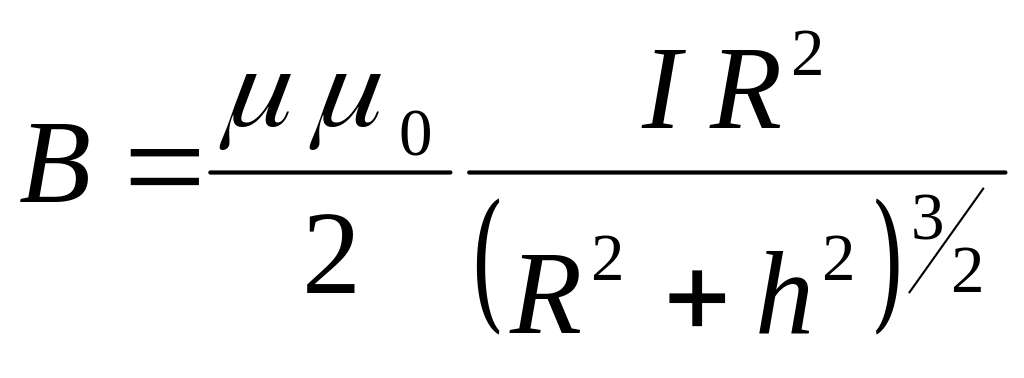

лежащей на оси кругового витка с током на расстоянии h от его центра
;

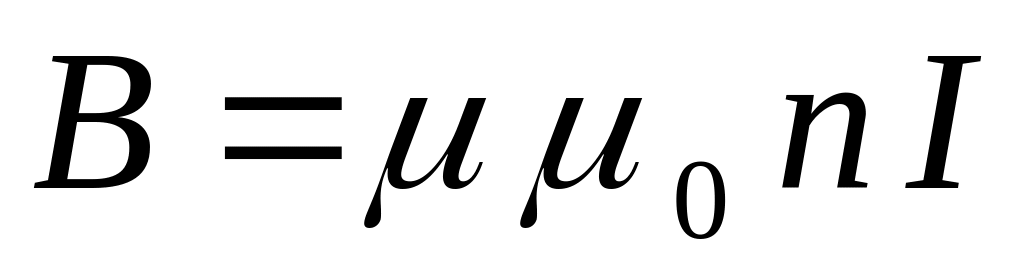

д) магнитная индукция поля, создаваемого внутри длинного соленоида (или тороида)
,
где n – число витков, приходящихся на единицу длины соленоида.
Магнитное поле движущегося заряда
Поскольку электрический ток представляет собой упорядоченное движение электрических зарядов, то любой движущийся заряд создает вокруг себя магнитное поле. Было установлено, что модуль индукции магнитного поля, которое создает движущийся с постоянной скоростью v заряд q , можно вычислить по формуле:
,
где – угол между вектором v и радиус-вектором r , проведенным от заряда q к точке наблюдения.
Взаимодействие проводника с током и магнитного поля
На проводники с электрическим током, находящиеся в магнитном поле, действуют силы Ампера
dF = I B dl sin ,
где dF – сила, действующая на элемент проводника длиной dl с током I;
– угол между направлением тока в проводнике и вектором индукции B.
Если магнитное поле однородно, то на прямолинейный проводник с током действует сила
F = I B l sin ,
где l – длина проводника в магнитном поле.

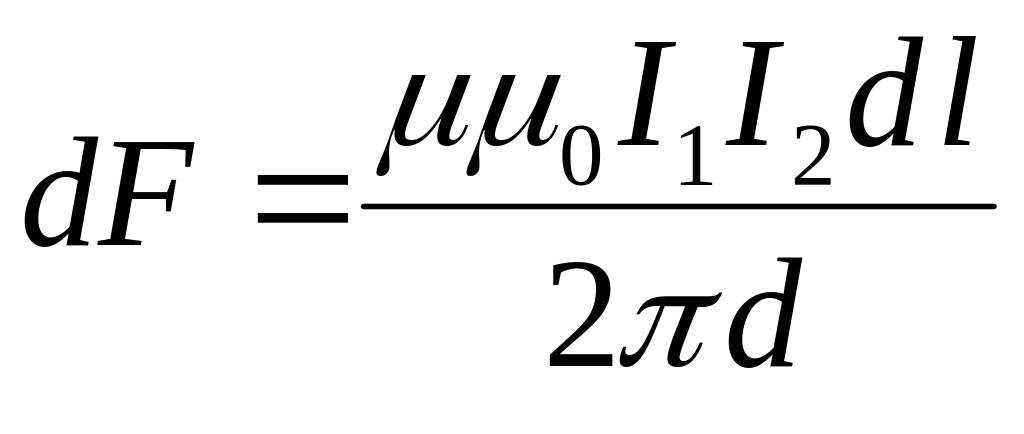

Сила Ампера, которая действует на малый участок длиной dl прямолинейного проводника с током I1 со стороны магнитного поля бесконечно длинного прямолинейного проводника с током I2, расположенного параллельно первому на расстоянии d от него, численно равна
.

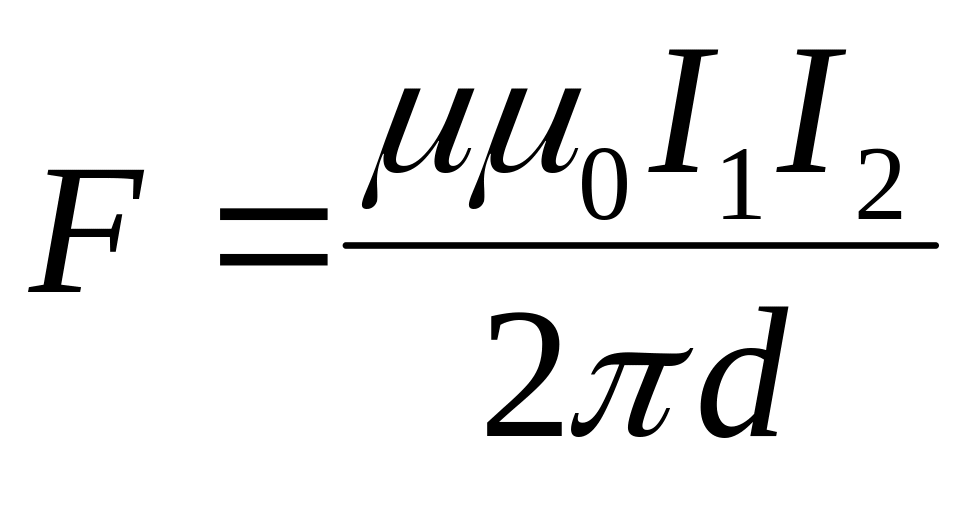

Сила взаимодействия, приходящаяся на единицу длины двух прямых бесконечно длинных проводников с токами I1 и I2 , приближенно равна
,
где d – расстояние между проводниками.
Проводники с одинаково направленными токами I1 и I2 взаимно притягиваются, а проводники с противоположно направленными токами отталкиваются друг от друга.

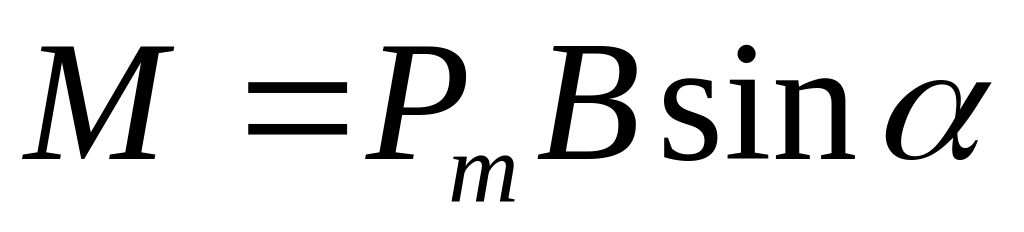

На замкнутый проводящий контур с током, помещенный в однородное магнитное поле, действует вращающий момент сил М, равный
,
где – угол между вектором нормали к контуру n и вектором B;
Pm – магнитный момент контура площадью S с током I.
Pm = I S
Вращающий момент направлен перпендикулярно к плоскости, образованной векторами Pm и B, таким образом, чтобы из конца вектора М вращение от Pm к B по кратчайшему расстоянию было видно происходящим против часовой стрелки. Вращающий момент стремится повернуть контур в положение устойчивого равновесия, при котором вектор Pm совпадает по направлению с вектором B.
