5. Нанесение высотных отметок, марок координационных осей, элементов наружных стен, ограждений балконов и лоджий, конструктивных узлов и др.
6. Графическое оформление чертежа фасада. Линии чертежа обводят в соответствии с табл. 2.9.1 и черт. 2.9.3, а. При этом рекомендуются следующие толщины линий, мм: контура земли – 0,6...0,8; контура фасада, проемов, ограждений и плит балконов и лоджий, цоколя, уступов, ступеней и т. п. – 0,4...0,6; заполнения проемов, разрезки стен, деталей отделки фасада – 0,2..0,3.
В необходимых случаях выполняют построение теней и отмывку или штриховку фасада. При этом линии чертежа обводят разведенной черной тушью. Толщину линий обводки принимают равной 0,2...0,3 мм или более. На таких чертежах фасадов наносят только основные высотные отметки; маркировку, размеры и привязку деталей не показывают.
На схемах расположения панелей наружных стен (см. черт. 2.16.4) наносят маркировку: панелей, крупных блоков, узлов и выносных элементов, фрагментов, анкеров, окон или схем заполнения оконных проемов (если они не приведены на планах), ограждений балконов и лоджий. Как правило, применяют сокращенные марки. Марки панелей и крупных блоков проставляют внутри контуров этих элементов, а при недостатке места – на полках линий-выносок. Типы окон маркируют порядковой нумерацией, например, OK1, OK2. Отдельные марки присваивают окнам, отличающимся по размерам, по количеству и виду изделий, входящих в заполнение, по открыванию и т. п. Марку проставляют внутри контура проема, а при недостатке места – на полке линии-выноски. При большом количестве ритмично расположенных одинаковых окон марки проставляют по обоим концам ряда в двух-трех крайних проемах.
Допускается чертежи фасадов зданий (сооружений) использовать в качестве схем расположения элементов конструкций, заделываемых в кладку стен (например, перемычек).
При проектировании зданий из крупных панелей предусматривают в зависимости от назначения зданий различную разрезку стен: поэтажную – из глухих или с одним и двумя проемами панелей – для жилых домов и общественных зданий, имеющих ту же высоту этажа; полосовую – из горизонтальных и вертикальных панелей – для жилых домов и общественных зданий, например, гостиниц, и на Т- и Г – образные элементы при навесных панелях из листовых материалов. В малоэтажном строительстве применяют трех- и четырехрядные разрезки стен.
На планы этажей наносят:
1) координационные оси здания (сооружения);
2) размеры, определяющие расстояния между координационными осями и проемами, толщину стен и перегородок, другие необходимые размеры, отметки участков, расположенных на разных уровнях;
3) линии разрезов. Линии разрезов проводят, как правило, с таким расчетом, чтобы в разрез попадали проемы окон, наружных ворот и дверей;
4) позиции (марки) элементов здания (сооружения), заполнения проемов ворот и дверей (кроме входящих в состав щитовых перегородок), перемычек, лестниц и др.
Допускается позиционное обозначение проемов ворот и дверей указывать в кружках диаметром 5 мм;
5) обозначения узлов и фрагментов планов;
6) наименования помещений (технологических участков), их площади, категории по взрывопожарной и пожарной опасности (кроме жилых зданий).
Площади проставляют в нижнем правом углу помещения (технологического участка) и подчеркивают. Категории помещений (технологических участков) проставляют под их наименованием в прямоугольнике размером 5х8 (h) мм.
Для жилых зданий, при необходимости, на планах указывают тип и площадь квартир. При этом площадь проставляют в виде дроби, в числителе которой указывают жилую площадь, в знаменателе — полезную.
Допускается наименования помещений (технологических участков), их площади и категории приводить в экспликации по форме 2. В этом случае на планах вместо наименований помещений (технологических участков) проставляют их номера.
Для жилых зданий экспликацию помещений, как правило, не выполняют;
7) границы зон передвижения технологических кранов (при необходимости).
Встроенные помещения и другие участки здания (сооружения), на которые выполняют отдельные чертежи, изображают схематично сплошной тонкой линией с показом несущих конструкций.
Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости, изображают схематично штрихпунктирной тонкой линией с двумя точками.
Примеры выполнения планов этажей здания приведены в приложении 2.
К планам этажей выполняют:
1) ведомость перемычек по форме 3.
Примеры заполнения ведомости и спецификации элементов перемычек приведены в приложении 3;
2) спецификации заполнения элементов оконных, дверных и др. проемов, щитовых перегородок, перемычек, замаркированных на планах, разрезах и фасадах — по форме 7 или 8 приложения 7 ГОСТ 21.101.
Пример выполнения спецификации элементов заполнения проемов приведен в приложении 3.

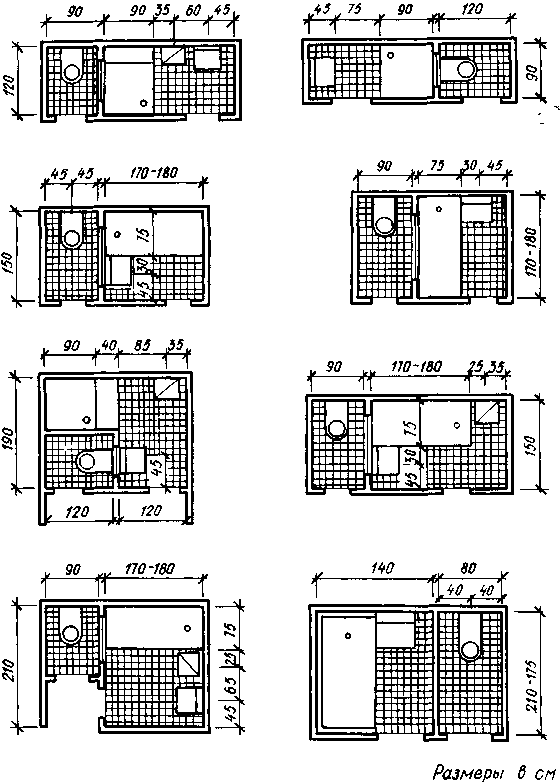

Рис. 13.2.5. Планировка раздельных санитарных узлов.
Рис. 13.2.6. Планировка с показом расстановки мебели и оборудования.
ПРОЕМЫ В СТЕНАХ
ЖИЛЫХ И ОБЩЕСТВЕННЫХ
ЗДАНИЙ И ИХ ЗАПОЛНЕНИЕ
Типы, габаритные размеры деревянных наружных и внутренних дверей, окон и балконных дверей с двойным остеклением, со стеклопакетами и т. п., габаритные размеры проемов в стенах жилых и общественных зданий установлены ГОСТ 6629 – 74 * [31}, ГОСТ 11214 – 78 [32], ГОСТ 24698 – 81 [33], ГОСТ 24699 – 81 [34], ГОСТ 24700 – 81 [35] и др.
Деревянные распашные наружные двери (Д) для зданий жилых, об-
щественных и вспомогательных предприятий по ГОСТ 24698 – 81 в зависимости от назначения делят на типы: Н – входные и тамбурные; С – служебные; Л – люки и лазы. Для обозначения вида и конструкции двери применяют следующие буквы, входящие в марки дверей (Рис. 45.7.1): А, Б и В – варианты рисунков одного размера; Г – дверь глухая; К – с качающимися полотнами; Л – левая; П – с порогом; Т – трудносгораемая; У – утепленная; Щ – щитовая; Р1 и Р2 – обшивка и ее типы. Примеры условных обозначений: дверь входная (или тамбурная) одно-польная для проема высотой 21 и шириной 9 дм (М), остекленная, с правой навеской щитового полотна, с порогом.
с обшивкой типа 2: ДН 21 – 9 ПЩР2 ГОСТ 24698 – 81;
дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм (М), утепленная: ДС 21 – 13 ГУ ГОСТ 24698 – 81.
Габаритные размеры дверей и их вид со стороны фасада по ГОСТ 24698 – 81 приведены на Рис. 15.7.2. Цифры над схемами дверей, например, 21 – 9, обозначают координационные размеры высоты и ширины проемов в дециметрах (М). Размеры в скобках даны для дверей 21 – 15А, 21 – 19, 24 – 15А и 24 – 19 с качающимися полотнами. Двери 21 – 9 и 21 – 13А предусмотрены для одноэтажных зданий и мусороприемных помещений.
Размеры проемов для дверей приведены в табл. 15.7.1.
Деревянные внутренние двери (Д) для жилых и общественных зданий, административных, бытовых и других помещений зданий промышленных и сельскохозяйственных предприятий по ГОСТ 6629 – 74 * в зависимости от конструкции подразделяют на типы: Г – с глухими полотнами, с притвором вчетверть; О – с остекленными полотнами, с притвором в четверть; К – с остекленными качающимися полотнами. Дверные блоки (двери) состоят из полотен, навешенных на петли в коробки.
Марка дверного блока, изготовленного по ГОСТ 6629 – 74 *, состоит из букв, обозначающих дверь (Д), тип (Г, О или К), двух координационных размеров высоты и ширины блока в дециметрах (М), разделенных тире и дополнительных букв, проставляемых в следующей последовательности: С – сплошное заполнение щита дверного полотна; В – повышенная водостойкость блока; У – с уплотнительными притворами; Ц – дверной блок для входа в квартиру; Л – дверной блок левый; П – дверной блок с порогом. Пример условного обозначения левого дверного блока для входа в квартиру, без порога, размером 2071X970 мм, с глухим полотном и мелкопустотным заполнением щита: ДГ 21 – 10 Ц Л ГОСТ 6629 – 74 *.
Основные конструктивные элементы здания - несущие и самонесущие стены, столбы, колонны - «привязываются» к координатным осям. Привязка – расстояние от координатной оси до внутренней плоскости этих элементов со стороны помещения или до геометрической оси их сечений, или в соответствие со схемой опирания горизонтальных несущих конструкций.
Правила привязки конструктивных элементов в зданиях с продольными и поперечными несущими стенами следующие:
- внутренние стены - геометрическая ось стены, как правило, совмещается с координационной осью, асимметричное расположение координационной оси допускается для стен лестничной клетки и стен с вентиляционными каналами; толщина внутренней стены определяется ее несущей способностью и величиной оттирания перекрытий;
- наружные стены - в несущей наружной стене внутренняя плоскость смещается от модульной оси внутрь здания на расстояние: при наружных кирпичных стенах и железобетонных перекрытиях - 120 мм; при наружных кирпичных стенах и балочных перекрытиях по металлическим балкам - 150 –250; при наружных кирпичных стенах и деревянных балках перекрытия - 180-200; при наружных крупноблочных стенах и железобетонных перекрытиях - 100 (120 при комбинированной системе); при наружных панельных стенах и железобетонных перекрытиях - 80 или 100 мм;
- наружные самонесущие стены - внутренняя плоскость совмещается с координационной осью.
Координационный модульный размер высоты этажа принимается равным расстоянию между отметками чистых полов смежных этажей и должен быть кратным модулю 300 мм.
Этими правилами следует руководствоваться при разработке схемы здания, установлении рационального конструктивного решения, корректировке размеров помещений и размещения или расположения несущих конструкций.
