14.Общие сведения
Разрезы предназначены для выявления объемно-планировочного (архитектурного) и конструктивного решения здания.
Чертежи разрезов зданий и сооружений выполняют в соответствии с ГОСТ 21.501 – 93 и приведенными ниже рекомендациями.
Выполняют разрезы зданий вертикальной секущей плоскостью, перпендикулярной к продольным стенам, – поперечный разрез (рис. 23) или параллельный им – продольный разрез. Положение секущих плоскостей для построения разрезов назначают с таким расчетом, чтобы при минимальном количестве разрезов наиболее полно выявить объемное и конструктивное решения здания, высотные размеры и т. п. Кроме того, необходимо, чтобы на разрезах были показаны проемы окон, наружных дверей и ворот, лестничные марши, балконы; лоджии и т. д.

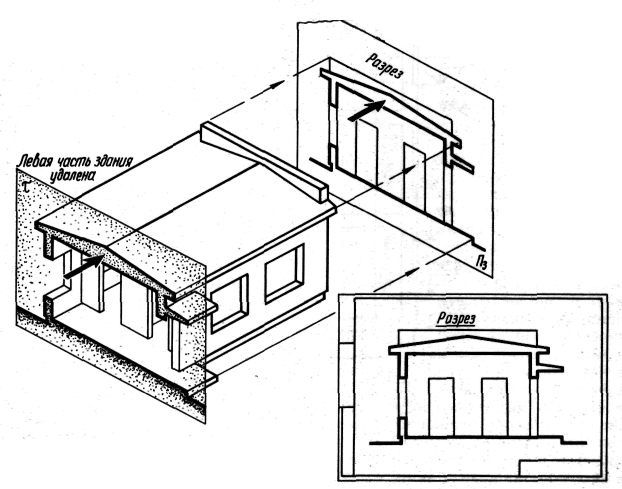

Рис. 23. Схема образования вертикального разреза здания
балок, стен, перегородок и т. п. – эти элементы вдоль условно не разрезают.
Независимо от положения секущей плоскости продольный разрез здания в пределах чердака изображают по коньку покрытия. Положение секущей плоскости задают на плане первого этажа линией сечения. Обозначения линии сечения и разреза принимают по пп. 7.1.5, 7.1.6. По участкам здания, особенности которых не выявлены в основных разрезах, выполняют местные (дополнительные) разрезы, а также вычерчивают в более крупном масштабе фрагменты разрезов (например, решения входов в здание, машинных помещений лифтов и т. п.).
18.1.3. В зависимости от назначения документа выполняют разрезы: архитектурные (черт. 18.1.2; 18.1.3, а) – содержат данные об общем объемно-композиционном решений. Такие разрезы разрабатывают в начальной стадии проектирования. Они содержат упрощенные изображения элементов наземной части здания без детализации конструкций стен, перекрытий, покрытия и т. п. На разрезы наносят только размеры и высотные отметки (общие размеры, высоты помещений, отметки перекрытий, покрытия и т. п.), необходимые для оценки принятого архитектурного решения и последующей разработки рабочих чертежей.
Если разрез выполняют как демонстрационный, применяют отмывку;
конструктивные разрезы – кроме объемно-композиционного решения, содержат изображения конструкций, маркировку узлов и конструктивных элементов, все необходимые размеры и высотные отметки;
схемы расположения – вычерчивают при проектировании зданий (сооружений), возводимых из крупных сборных элементов заводского изготовления. Конструктивные элементы изображают условно, контурами и маркируют.
18.1.4. Общий порядок вычерчивания разреза здания состоит из нескольких этапов. Эти этапы рассматриваются ниже.
18.1.5. Масштабы чертежей разрезов зданий и сооружений принимают по табл. 12.6.1. Компоновку чертежа выполняют в соответствии с § 2.8. Разрезы вычерчивают в соответствии с § 7.1. Для построения вертикальной модульной координационной сетки отмечают на плане здания точки пересечения координационных осей несущих стен, колонн, деформационных швов и т. п. с линией сечения; эти точки переносят на лист и проводят через них вертикальные оси стен, колонн и т. п.
Затем наносят горизонтальные линии уровня полов этажей, низа несущих конструкций и др. Для этого в нижней части чертежа перпендикулярно к вертикальным осям проводят горизонтальную линию и принимают ее за уровень чистого пола первого этажа с отметкой 0,000 (ур. ч. п.). Ниже линии уровня чистого пола наносят линию уровня земли (ур. з.).
От линии уровня чистого пола вверх откладывают высоты этажей (значения высот Н0 в табл. 12.2.1...12.2.3; 12.2.5 и в п. 12.2.4) и проводят горизонтальные линии уровней пола всех этажей, верха чердачного перекрытия, парапетов и т. п. Для производственных зданий проводят горизонтальную линию низа несущих конструкций покрытия (на опоре).
18.1.6. Размерные привязки стен, колонн к координационным осям (см. § 12.3), принятые толщины стен и сечения колонн снимают с плана фундаментов. Эти размеры откладывают от координационных осей и тонкими линиями наносят контуры наружных и внутренних стен, перегородок, колонн (только входящих в разрез), цоколей (черт. 18.1.4, б).
От линии уровня пола вниз откладывают размеры толщины панели перекрытия и конструкции пола и проводят горизонтальную линию потолка этажа. Аналогично вычерчивают контуры покрытия.
18.1.7. Контуры сечений стен и их разрезку по высоте, контуры проемов, узлов сопряжений перекрытий и покрытий со стенами вычерчивают в соответствии с размерами и пп. 15.1.2; 15.1.3 (см черт. 18.1.4, в). При этом проемы, лестницы, подъемно-транспортное оборудование изображают условными графическими обозначениями (см. табл. 2.15.1; 2.15.4; 2.15.5). Тонкими линиями наносят контуры сечений конструктивных элементов здания, попавших в секущую плоскость, а также видимые контуры находящихся непосредственно за секущей плоскостью колонн, ферм, балок, лестниц, площадок, дверных проемов, подъемно-транспортного оборудования, выходов на покрытие, машинных отделений лифтов, светоаэрационных фонарей и других элементов здания. Железнодорожные пути на разрезах не изображают.
Так как чертежи подземных конструкций здания («нулевой цикл») обычно выделяют в самостоятельный основной комплект рабочих чертежей и разрабатывают в нем с достаточной полнотой (см. гл. 14), разрез здания вычерчивают выше уровня земли. В таких случаях на разрезах наружные стены подвалов изображают контуром.
На разрезах зданий без подвалов изображают только фундаментные балки или верх ленточных фундаментов; грунт и элементы конструкций, расположенные ниже, не изображают. Тоннели показывают схематически тонкой штриховой линией.
Пол на грунте, пол на перекрытии, конструкцию покрытия и кровлю изображают и обозначают на разрезе в соответствии с пп. 16.2.7 и 16.3.5.
Размеры элементов и конструкций здания при вычерчивании деталей разреза (черт. 18.1.4,в) определяют по планам здания, каталогам, стандартам и нормам в соответствии с расчетом. Высотные размеры оконных и дверных проемов приведены в § 15.5...15.7. Расстояния по высоте между конными проемами в жилых и общественных зданиях при номинальной высоте этажа Н0, кратной 3 М, принимают 60; 90; 120; 150 и 180 см; высоту низа оконного проема от уровня пола – 75...80 см; размеры по высоте для элементов стен производственных зданий см. черт. 15.1.2.
18.1.8. На чертежах разрезов зданий и сооружений наносят все размеры и отметки, необходимые для определения положения любого конструктивного элемента (см. черт. 18.1.4, в).
Вне габаритных контуров разреза проставляют:
расстояния между всеми координационными и крайними осями; отметки низа плит покрытия верхнего этажа многоэтажных зданий (сооружений); отметку верха стен, карнизов, уступов стен; размеры и привязку (по высоте) проемов, отверстий, ниш и гнезд в стенах и перегородках, изображаемых в сечении. Для проемов с четвертями размеры указывают по наименьшему значению.
Кроме того, на чертежах разрезов жилых и общественных зданий проставляют расстояние от верха проема верхнего этажа до верха парапета или карниза; отметки верха и низа проемов, площадок наружных лестниц, верха вентиляционных шахт, конька крыши и т. п.
Внутри габаритных контуров разреза проставляют отметки: уровня земли, чистого пола этажей и площадок; низа несущих конструкций покрытия одноэтажных зданий (сооружений); низа опорной части закладываемых в стены элементов конструкций; головки рельсов крановых путей. Кроме того, для жилых и общественных зданий наносят размеры высоты помещений, толщины перекрытий, включая пол, отметки низа покрытия. На свободных местах изображения и в соответствии с правилами на разрезы также наносят:
толщину стен и их привязку к координационным осям (при необходимости); марки элементов, не замаркированных на планах и фасадах; ссылки на узлы, а также чертежи элементов конструкций здания (сооружения), замаркированных на разрезах.
18.1.9. Графическое оформление разреза (черт. 18.1.4, г, 18.1.6) заключается в окончательной обводке контуров видимых элементов и наложенных сечений, удалении вспомогательных построений, нанесении размерных чисел, высотных отметок, марок элементов конструкций, координационных осей, узлов и выносных элементов, выполнении условных графических обозначений материалов.
На черт. 18.1.5... 18.1.7 даны примеры графического оформления рабочих чертежей разрезов зданий.
18.1.10. Разрезам здания (сооружения) присваивают общую последовательную нумерацию арабскими цифрами в пределах каждого основного комплекта рабочих чертежей.
Самостоятельная нумерация допускается только для разрезов отдельных участков здания (сооружения), все чертежи которых размещены на одном листе или группе листов, и если на этих чертежах нет ссылок на разрезы, расположенные на других листах. Допускается разрезы обозначать прописными буквами русского алфавита. Названия разрезов, сечений и видов
располагают над изображениями. В названиях указывают обозначение соответствующей секущей плоскости, например: «Разрез 1 – 1», «Вид 2 – 2». Если на листе расположено одно изображение, то название приводят только в основной надписи чертежа.
ПЕРЕКРЫТИЯ
В зависимости от расположения в здании перекрытия делят на междуэтажные, чердачные и надподвальные.
По конструктивной схеме перекрытия подразделяют на балочные и безбалочные, по способу возведения – на сборные, сборно-монолитные и монолитные. Преимущественное распространение получили сборные, монтируемые из железобетонных элементов. Балочные сборные железобетонные перекрытия применяют в многоэтажных производственных и общественных зданиях. Основным несущим элементом является настил, состоящий из панелей или плит, опирающихся на ригели. Сборные перекрытия делят на два типа: перекрытие типа 1 с опиранием панелей на боковые полки ригелей и перекрытие типа 2 с опиранием на верхние полки ригелей.
Чертежи перекрытий включают в себя6
планы перекрытий,
схемы расположения сборных элементов (балок, панелей),
узлы, спецификации элементов.
Масштабы изображений принимают по табл. 12.6.1.
План перекрытия изображают в виде горизонтального разреза здания секущей плоскостью, расположенной в уровне верха основной конструкции (плиты, панели) данного перекрытия. При этом пол не изображают.
На план перекрытия наносят:
координационные оси здания (на планах жилых зданий – оси секций);
элементы перекрытия – панели, балки, площадки, козырьки, монолитные участки и т. п. – сплошной основной линией.
Проставляют маркировку элементов, контуры шахт, каналов (дымовых, вентиляционных), контуры отверстий и т. п. Графическое оформление выполняют в соответствии с табл. 2.15.1 и 2.15.8; обозначения узлов, разрезов, сечений (см. пп. 2.13.6. 2.13.7, 7.2.5, 7.2.8); элементы, обеспечивающие жесткость конструкции перекрытия, – анкеры, накладки, металлические соединительные детали – с маркировкой; несущие стены, колонны, балки (показывают при необходимости, их изображения обводят сплошной тонкой линией); размеры и привязку отверстий и противопожарных разделок, не входящих в сборные элементы.
ФАСАДЫ
Изображения внешних видов здания (сооружения) – фасады дают представление об архитектурной композиции проектируемого объекта, его силуэте. Чертежи фасадов входят в общие архитектурно-строительные решения проекта. Для производства строительно-монтажных работ вычерчивают схемы расположения панелей наружных стен.
Чертежи фасадов зданий (сооружений) выполняют в соответствии с ГОСТ 21.501 – 80, схем расположения – с ГОСТ 21.502 – 78 и приведенными ниже рекомендациями.
На чертеже фасада должны быть нанесены и указаны:
общий вид здания и деталей. Для зданий с панельными и крупноблочными стенами показывают разрезку стен; характерные координационные оси – крайние, в местах уступов здания в плане и перепадов высот, у деформационных швов. Кроме того, для производственных зданий наносят оси у одной из сторон каждого проема ворот. Размеры между координационными осями не проставляют; высотные отметки – уровня земли, входной ступени или площадки, верха стен, низа и верха проемов, низа железобетонных плит лоджий, балконов, козырьков над входами, карнизов, отметки конька крыши и верха труб. Допускается отметки низа и верха проемов указывать на разрезах: марки схем заполнения оконных проемов (кроме металлических), не входящих в состав элементов сборных конструкций стен;
размеры и привязки элементов, не выявленных на планах и разрезах; ссылки на фрагменты и узлы, а также на чертежи элементов здания (сооружения), не замаркированных на планах и разрезах;
вид отделки отдельных участков стен, отличающихся от остальных (преобладающих);
наружные пожарные и эвакуационные лестницы, примыкание галерей; наименование фасада, фрагмента. На чертежах фасады называют по обозначениям крайних координационных осей здания, между которыми расположен фасад, например: «Фасад 1 – 7», «Фасад А – Г». В названиях фрагментов указывают порядковый номер фрагмента, например: «Фрагмент 1». Наименование, располагают над изображением. Если на листе расположено одно изображение, то наименование приводят только в основной надписи чертежа.
Масштабы чертежей фасадов зданий (сооружений) принимают по табл. 12.6.1.
Исходными документами для компоновки и вычерчивания фасада являются планы и разрезы здания. Все предварительные построения выполняют тонкими линиями.
Последовательность построений планов и разрезов здания следующая:
1. Общая компоновка листа. По планам и разрезам определяют размеры габаритного прямоугольника фасада. В принятом масштабе чертежа вычерчивают габаритный прямоугольник так, чтобы равномерно использовать площадь листа, разместить текстовую часть, основную надпись, название фасада, координационные оси и высотные отметки. Вычерчивание фасадов зданий и сооружений только до оси симметрии не допускается.
2. Построение сетки фасада. На нижней горизонтальной стороне габаритного прямоугольника отмечают положение характерных координационных осей, оконных и дверных проемов и простенков. Через полученные точки проводят вертикальные прямые. Используемые при этом размеры и размерные привязки снимают с планов первого и типового этажей или с плана на отметке 0,000.
На вертикальной стороне габаритного прямоугольника по высотным размерам и отметкам, снятым с разреза здания, проставляют отметки низа и верха оконных и дверных проемов, низа плит балконов и лоджий, цоколя, парапета, конька, верха труб и т. п. и проводят горизонтальные прямые. Построенная сетка вертикальных и горизонтальных прямых определяет основные контуры фасада, проемов, лоджий и т. п.
3.Вычерчивание основных контуров. По сетке изображают общие контуры фасада, оконных и дверных проемов, лоджии, балконов, плит козырьков над входами и других архитектурных элементов.
4. Вычерчивание деталей. Наносят оконные переплеты, двери, ограждения лоджий и балконов, вентиляционные и дымовые трубы, парапетные ограждения, линии разрезки стены на крупные блоки и панели.
