На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют величину уклона в процентах (рис. 9, в) или в виде отношения высоты и длины (например, 1:5).
Допускается при необходимости величину уклона указывать в промилле, в виде десятичной дроби с точностью до третьего знака (рис. 9, б). На чертежах (кроме планов) перед размерным числом, определяющим величину уклона, наносят знак «», острый угол которого должен быть направлен в сторону уклона (рис. 9, а).
Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рис. 10. Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок.

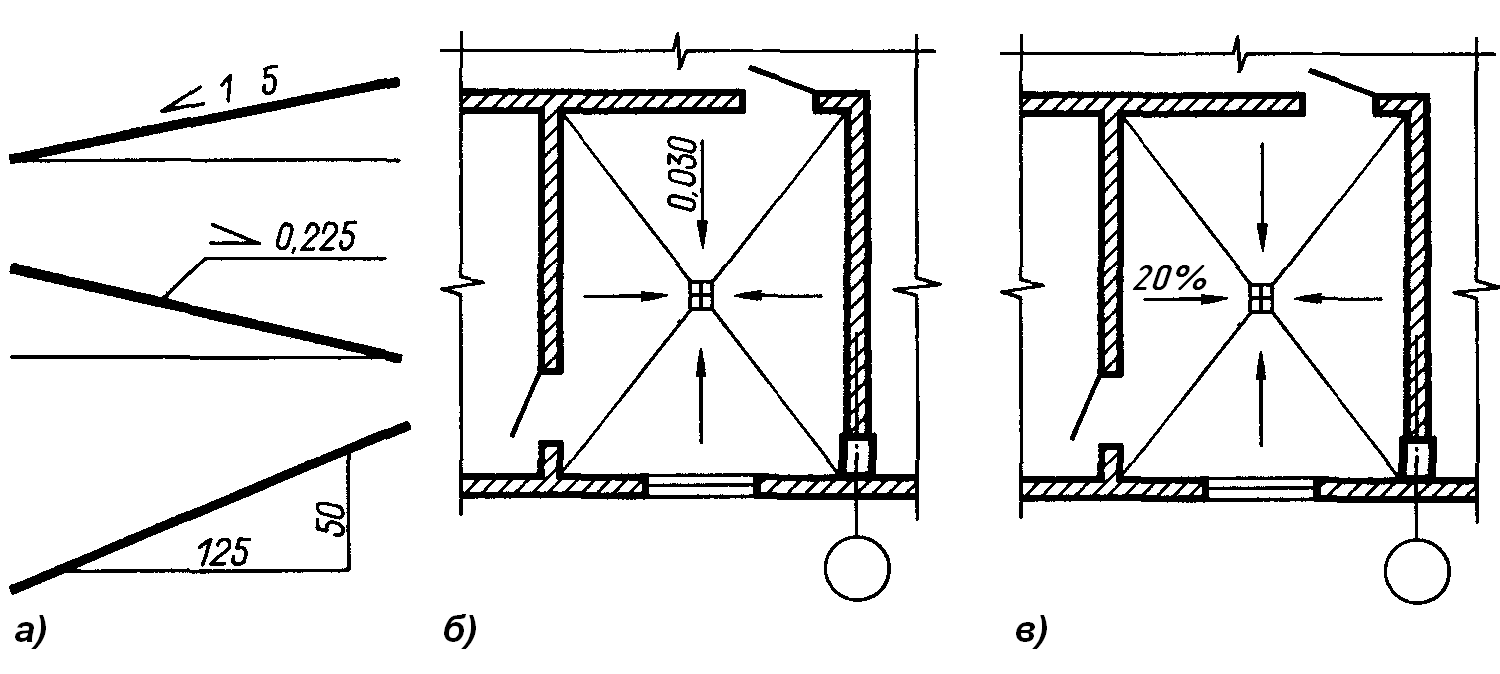

Рис. 9. Способы обозначения уклона

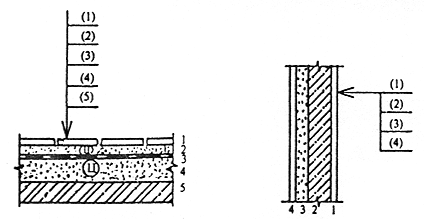

Рис. 10. Выносные надписи к многослойным конструкциям
5.Выносные элементы
Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют выносные элементы – узлы и фрагменты.
При применении выносного элемента с изображением узла конструкции соответствующее место на виде, плане или разрезе обводят замкнутой сплошной тонкой линией (окружностью, овалом) и указывают на полке линии-выноски порядковый номер римской или арабской цифрой или буквенное обозначение выносного элемента (рис. 11).
Рис. 11. Обозначение выносного элемента при расположении изображений узла
Если узел помещен на другом листе, то номер листа указывают под полкой линии-выноски (рис. 11, а) или на полке линии-выноски рядом, в скобках (рис. 11, б).
Над изображением узла указывают в кружке его порядковый номер (рис. 12, а) и, при необходимости, номер листа, на котором он замаркирован (рис. 12, б).
Рис. 12. Обозначение узлов
6.Надписи и графические обозначения
При разработке чертежей должны применяться условные графические обозначения и изображения элементов зданий, конструкций и материалов в соответствии с требованиями ГОСТов (Приложения 2 и 3).
Название располагают над изображениями и не подчеркивают. Заголовки ведомостей и других таблиц располагают над ними и не подчеркивают. Если на листе расположено одно изображение, то его название приводят только в основной надписи чертежа.
В названиях планов этажей здания или сооружения указывают отметку чистого пола или номера этажа. Допускается в названии плана указывать назначение помещений, расположенных на этаже. Примеры:
План на отм. 0,000
План 2 – 9 этажей
План мансарды
План технического подполья
При выполнении части плана в названии указывают оси, ограничивающие эту часть плана. Пример:
План на отм. 0,000 между осями 1 – 8 и А – Д
В названиях разрезов здания указывают обозначение соответствующей секущей плоскости. Пример: Разрез 1 – 1.
В названиях фасадов здания указывают крайние оси, между которыми расположен фасад. Пример: Фасад 1 – 12.
Последовательность номеров и буквенных обозначений разрезов, сечений, видов, узлов и т. п. должна соответствовать последовательности их расположения на листах.
При выполнении разрезов, выносных элементов и т. п. на других листах, их обозначения дополняют надписями с указанием номера листа, где они расположены (рис. 13).
Рис. 13. Обозначение дополнительных изображений
6. Методические указания по РАЗРАБОТКе архитектурно-строительных чертежей
7.Общие положения
Для разработки проектного решения здания студенту выдается задание на проектирование, в котором задаются основные планировочные и конструктивные исходные данные и сведения об основных конструктивных элементах. К таким данным относятся сведения о типе здания, его этажности, районе строительства, сведения о несущих конструкциях и материалах несущих конструкций. В задании приведены схематические планы, фасады и разрез здания, позволяющие установить назначение и расположение помещений, размеры их площадей, габаритные параметры, расположение разбивочных осей, этажность и высоты этажей.
Основная творческая задача студента состоит в следующем:
а) по схематическим чертежам планов и разрезов разработать проектное решение здания (с учетом основных требований, предъявляемых к заданному типу здания) и, используя учебно-методическую литературу, изобразить его в соответствующем масштабе в заданных проекциях (планы, фасад, разрез);
б) детально проработать определенные заданием конструктивные элементы и их сочетания.
Разработка (вычерчивание) плана, разреза и фасада производится с обязательной увязкой и согласованием этих чертежей друг с другом. Например, вычерчивание оконных проемов на плане здания должно сопровождаться нанесением их на фасад и поперечный разрез здания. Высота здания на фасаде, положение карниза, нижние и верхние отметки оконных проемов должны соответствовать высотам на разрезах. На плане должна быть четко показаны линии разрезов с обозначением их цифрами или буквами и направлением секущей плоскости.
8.Правила расположения изображений на листах
При изображении на одном листе чертежа фасада, плана и разреза здания план размещают под фасадом, разрез – справа от фасада. Планы зданий располагают, как правило, длинной стороной вдоль горизонтальной кромки листа. Положения плана здания на листе, обозначения координатных осей и отсчетный уровень, соответствующий условной «нулевой» отметке, должны быть одинаковыми во всех чертежах.
Планы располагают на листе в порядке возрастания нумерации этажей снизу вверх или слева направо. Расположение видов, разрезов, сечений, фрагментов и узлов на листах принимают в последовательности их нумерации слева направо и (или) сверху вниз.
9.Компоновка изображений на листах
Вычерчивание проекта необходимо начинать с компоновки каждого листа, то есть определения на нем месторасположения отдельных изображений (планов, разрезов, фасадов и т.д.). Рекомендуется следующий порядок работы по размещению чертежей на листах бумаги:
а). Установить габаритные размеры каждой проекции, например: для плана – наибольшую длину и наибольшую ширину здания, для фасада – наибольшую длину и наибольшую высоту и т.п.
б). По полученным габаритным размерам каждый чертеж изобразить в виде прямоугольника в установленных для курсовой работы масштабах.
в). Габаритные прямоугольники расположить на листе так, чтобы они разместились с возможной равномерной плотностью и учетом необходимых мест для выносных и размерных линий, а также поясняющих надписей.
Целесообразно расположение проекций на листе устанавливать при помощи шаблонов-прямоугольников, вырезанных из бумаги, размеры которых соответствуют габаритным размерам чертежей. Передвигая шаблоны по листу, можно достигнуть хорошего расположения чертежей. Принятое размещение фиксируется на листе путем вычерчивания тонкими линиями габаритных прямоугольников.
Расположение чертежей курсовой работы может быть различным, так как зависит от размеров зданий и принятых масштабов. Не следует размещать отдельные проекции далеко одну от другой, оставляя на листе бумаги незаполненные места. Нормальным считается отступ чертежа от внутренней рамки на 35…45 мм, а расстояние между чертежами внутри листов – 30…40 мм.
Планы
