4. Конструктивное решение здания

Выбор конструктивного решения здания определяется заданием. В проектируемом здании могут быть использованы следующие конструкции основных элементов:

а) Фундаменты:

– ленточные монолитные (бутовые, бутобетонные, бетонные);

– ленточные сборные (сплошные или прерывистые) из бетонных фундаментных блоков и железобетонных подушек;

– столбчатые сборные с рандбалками.

б) Стены:

– кирпичные сплошной кладки;

– кирпичные эффективной кладки.

в) Перекрытия:

– безбалочное из сборных железобетонных многопустотных плит;

– балочное по деревянным балкам.

г) Лестницы:

– железобетонные раздельные марши и площадки;

– деревянные;

– металлические (в качестве дополнительных).

д) Крыша:

– чердачная (с деревянными стропилами или стропильными фермами);

– бесчердачная (совмещенное покрытие).

е) Кровля:

– черепичная;

– из оцинкованной стали;

– волнистые асбестоцементные листы (шифер);

– из металлочерепицы;

– рулонная.

ж) Перегородки:

– дощатые;

– кирпичные;

– гипсовые;

– щитовые.

и) Полы:

– досчатые,

– паркетные,

– линолеумные,

– из керамической плитки.

Предусматривается полное санитарно-техническое оборудование здания центральными системами отопления, водоснабжения, канализации, электро- и слаботочными сетями.

Глубина заложения фундаментов определяется в зависимости от наличия в здании подвальных помещений и глубины промерзания грунта.

5. Общие правила выполнения чертежеЙ

1.Оформление листов

Архитектурно-строительные чертежи курсовой работы выполняются на стандартных листах чертежной бумаги размером 420x594 мм (формат А2). Листы оформляются внутренней рамкой, ограничивающей рабочее поле чертежа. Она проводится сплошной толстой линией (толщиной не менее 7 мм) на расстоянии 20 мм от левой стороны листа (для возможности брошюровки) и на расстоянии 5 мм – от остальных сторон. В правом нижнем углу листа вплотную к линиям рамки помещают основную надпись чертежа (рис. 1).

Рис. 1. Пример заполнения основной надписи

Размеры основной надписи даются в Приложении 1.

2.Линии чертежа

Все графические элементы чертежа обводят линиями соответствующего начертания, толщины и назначения (табл. 1). Этим достигается выразительность чертежа, облегчается его чтение и придаются чертежу определенные эстетические качества. В качестве примера на рис. 2 показано применение линий при вычерчивании фасада и плана жилого дома.

В зависимости от величины и сложности изображения, а также от формата чертежа толщину s основной линии принимают от 0,5 до 1,4 мм.

Таблица 1

Линии чертежа и их назначение

Наименование	Начертание	Толщина линии по отношению к толщине сплошной основной линии	Основное назначение
1. Сплошная толстая (основная)		s	1.1. Линии видимого контура, условные изображения элементов конструкций на схемах расположения сборных конструкций. 1.2. Линии сечения, входящего в состав разреза. 1.3. Линии рамки рабочего поля чертежа. 1.4. Линии форм основных надписей и спецификаций. 1.5. Засечки размерных линий, стрелки знаков отметок уровней.
2. Сплошная тонкая		от s/3 до s/2	2.1. Линии размерные и выносные. 2.2. Линии штриховки. 2.3. Линии-выноски. 2.4. Полки линий-выносок. 2.5. Линии ограничения выносных элементов на видах, разрезах и сечениях. 2.6. Линии упрощенных контурных очертаний строительных конструкций. 2.7. Линии видимых контуров в разрезах на строительных чертежах, располагающихся за плоскостью сечения, линии заполнения проемов. 2.8. Линии знака открывания оконных переплетов наружу на фасадах. 2.9. Маркировочные и ссылочные кружки. 2.10. Линии форм основных надписей и спецификаций.
3. Сплошная волнистая		от s/3 до s/2	3.1. Линии обрыва изображения.
4. Штриховая		от s/3 до s/2	4.1. Линии невидимого контура. 4.2. Линии знака открывания оконных переплетов внутрь помещения на фасадах.
5. Штрихпунктирная тонкая		от s/3 до s/2	5.1. Линии осевые и центровые.
6. Разомкнутая		от s до 1,5 s	6.1. Линии сечений и разрезов.
7. Сплошная тонкая с изломами		от s/3 до s/2	7.1. Длинные линии обрыва.
8. Штрихпунктирная с двумя точками тонкая		от s/3 до s/2	8.1. Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости.

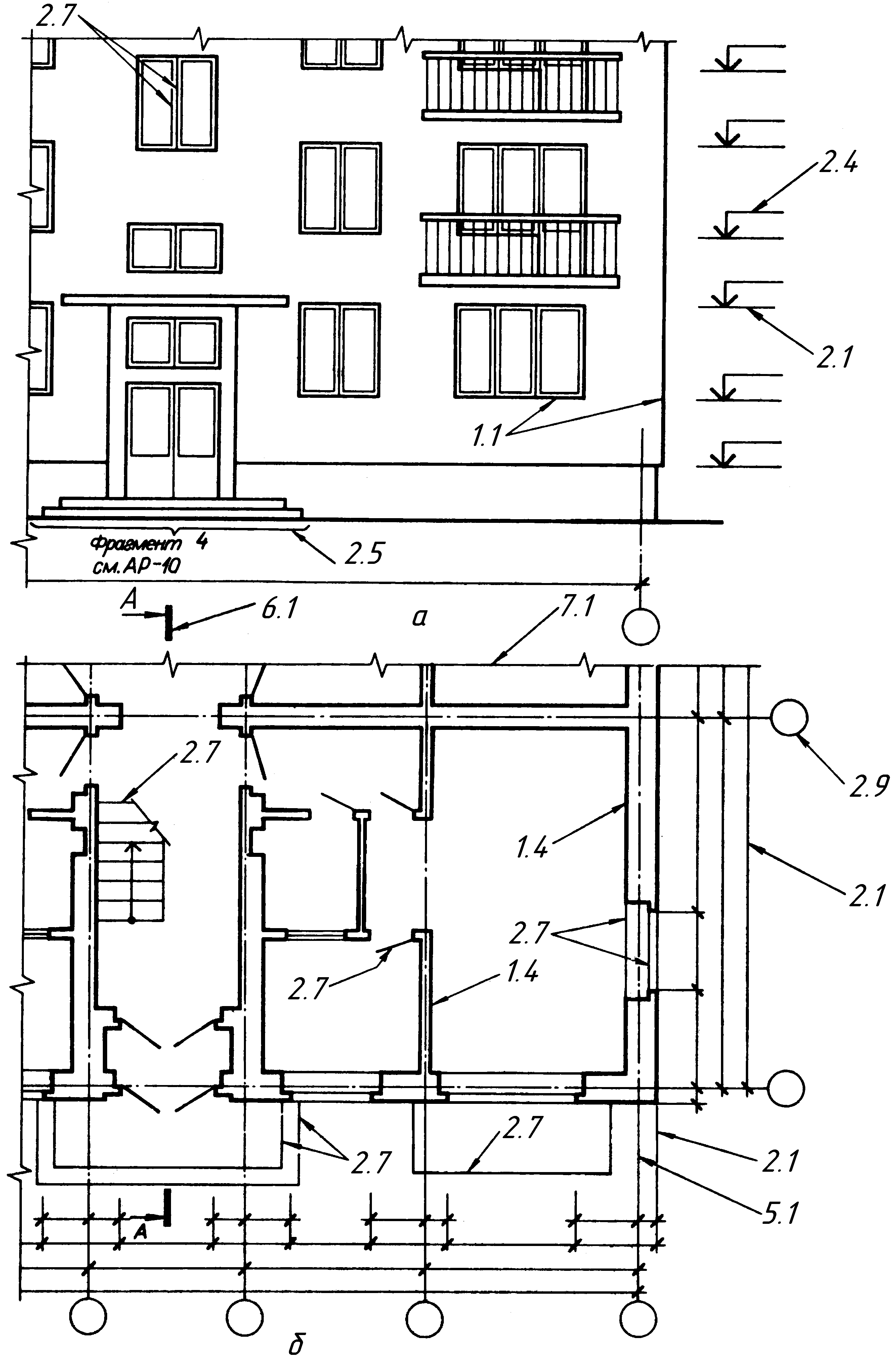

Рис. 2. Применение линий при вычерчивании фасада (а) и плана (б), жилого дома

3.Координационные оси

Координационные оси определяют расположение на плане вертикальных несущих и самонесущих конструкций здания (капитальных стен, колонн), которые имеют непосредственное опирание на фундамент. В соответствии с ГОСТ 21.101-97 координационные оси наносят на изображения тонкими штрихпунктирными линиями с длинными штрихами. Обозначения их записывают в кружках диаметром 8...12 мм, которые обводят сплошной тонкой линией. Размер шрифта для обозначения координационных осей принимают в 1,5...2,0 раза крупнее размера цифр размерных чисел, примененных на том же чертеже.

Координационные оси обозначают арабскими цифрами и прописными буквами русского алфавита, за исключением букв 3, И, О, X, Ъ, Ы, Ь. Пропуски в цифровых и буквенных (кроме указанных выше) обозначениях не допускаются. Цифрами обозначают координационные оси, расположенные по стороне здания, имеющей большее количество таких осей. Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх.

Обозначения координационных осей, как правило, наносят по левой и нижней сторонам плана здания (рис. 3, а). При несовпадении осей противоположных сторон плана обозначения их в местах расхождения дополнительно наносят по верхней и (или) правой сторонам (рис. 3, б).

Рис. 3. Нанесение обозначений координационных осей

При наличии отдельных элементов (колонны, встроенные сооружения, установки оборудования), расположенных между координационными осями основных конструкций, допускается наносить дополнительные оси и обозначать их дробью, в числителе которой указывают обозначение предшествующей оси, например – Б, а в знаменателе – порядковый номер дополнительной оси: 1, 2,... в пределах участка между смежными координационными осями (рис. 4).

Рис. 4. Обозначение дополнительных осей

4.Нанесение размеров, уклонов, отметок

В настоящем пункте рассмотрены некоторые общие правила нанесения размеров на строительные чертежи. Специфические правила и способы нанесения размеров на чертежи планов, фасадов, разрезов зданий и т. д. рассматриваются в разделах, посвященных этим чертежам.

Размерную и выносную линии проводят сплошной тонкой линией толщиной в 2…3 раза меньше толщины основной линии. Необходимо избегать пересечения размерных и выносных линий.

Расстояние между параллельными размерными линиями должно быть в пределах 7...10 мм. Для чертежей общих видов (планы, разрезы, фасады и т. п.) размерные линии располагают в зависимости от размера изображения на расстоянии не менее 15 мм от линии наружного контура (рис. 5).

Рис. 5. Нанесение размерных и выносных линий

Для ограничения размерных линий на их пересечениях с линиями контура, выносными, осевыми, центровыми и другими применяют:

засечки – в виде толстых основных линий длиной 2…4 мм, проводимых с наклоном вправо под углом 45° к размерной линии (рис. 6, а);

точки – при недостатке места для засечек на размерных линиях, расположенных цепочкой, засечки допускается заменять точками (рис. 6, б).

Размерные линии должны выступать за крайние выносные линии на 1…3 мм. Выносные, осевые и центровые линии должны выходить за размерную на 1…3 мм (рис. 5 и 6).

а) б)

Рис. 6. Ограничение размерных линий

Линейные размеры на чертежах указываются в миллиметрах. Размерное число наносят над размерной линией ближе к ее средине или над ее продолжением. В месте нанесения размерного числа осевые, центровые линии и линии штриховки необходимо прерывать.

На чертежах фасадов и разрезов зданий, на сечениях и в некоторых случаях на планах, указывают отметки уровней в метрах с тремя десятичными знаками. Условно в качестве нулевой (отметка 0,000) для зданий принимают уровень чистого пола 1-го этажа.

Отметки ниже условной нулевой обозначают со знаком «минус», отметки выше условной нулевой – со знаком «плюс». На видах (фасадах), разрезах и сечениях отметки указывают на выносных линиях или линиях контура (рис. 7, а), на планах – в прямоугольнике (рис. 7, б).

а) б)

Рис. 7.. Простановка высотных отметок

Отметки помещают на выносных линиях контуров чертежей фасадов, разрезов, сечений и обозначают условным знаком, стрелку которого обводят основной толстой линией, а вертикальную линию-выноску – сплошной тонкой. Численное значение отметки наносят над горизонтальной полкой, отводимой от знака отметки. Полку выполняют сплошной тонкой линией (рис. 8).

При нанесении у одного изображения нескольких отметок уровней, расположенных друг над другом, следует вертикальные линии-выноски знаков отметок размещать на одной вертикальной прямой.

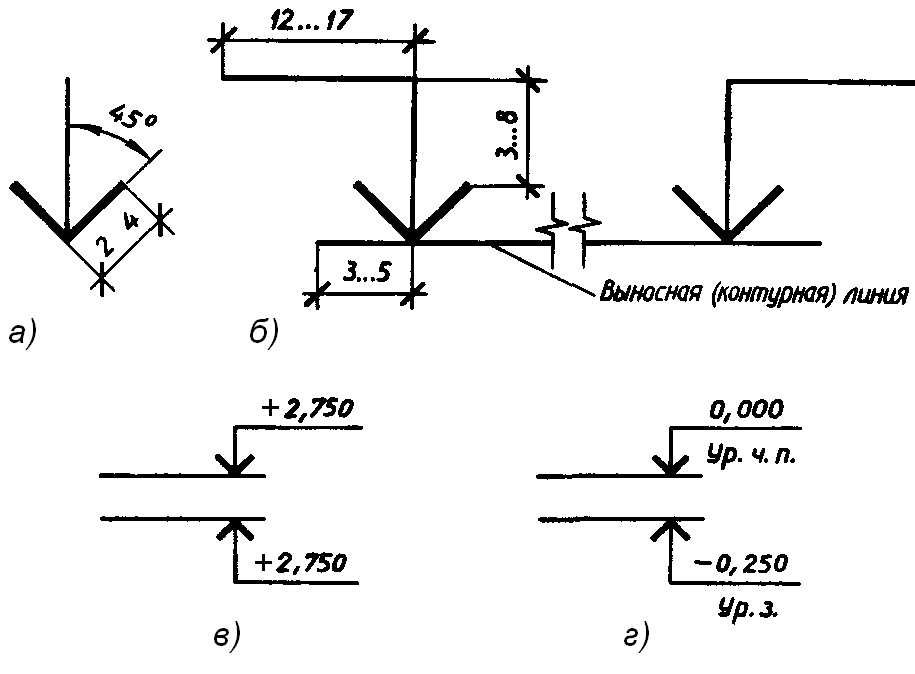

Рис. 8. Нанесение высотных отметок а – условный знак отметки; б – расположение знака и полки; в – применение знака; г – с поясняющими надписями
