8. Методические указания по разработке архитектурно-конструктивных чертежей здания в целом и его конструктивных элементов

план

На плане здания необходимо показать направление открывания

дверей, причем полотна дверей в открытом положении не должны загромождать помещения.

При разработке курсовая работаа одним из важнейших вопросов является согласование разбивки лестницы как в разрезе, так и в плане.

На чертеже плана необходимо указать три линии (цепочки) размеров (рис. 3):

а) на первой размерной линии указываются размеры проемов (для проемов с четвертями размеры показывают по наименьшей величине проема) и простенков (при деревянных сборных стенах на первой размерной линии указывается ширина щитов);

б) на второй размерной линии проставляются размеры между осями несущих конструкции (наружных стен, внутренних капитальных стен или столбов), так называемые координационные оси здания, а также оси у деформационных швов;

в) на третьей размерной линии указываются общие (габаритные) размеры между осями наружных стен здания.

Рис. 3. Пример нанесения размерных линий на фрагменте плана здания с указанием рекомендуемых интервалов между ними

Первая размерная линия наносится на расстоянии не менее 12-16 мм от внешнего контура стек, причем эта линия не должна пересекать выступающие линии здания. Между размерными линиями расстояние следует принимать 6-10 мм.

За третьей размерной линией располагаются маркировочные буквенные и цифровые обозначения осевых координационных линий несущих конструкций, проставляемые в кружках диаметром 8-10 мм. По горизонтали обычно указываются слева направо цифровые обозначения; а по вертикали снизу вверх- буквенные обозначения. Буквы употребляются русские, прописные.

Размер шрифта для обозначения координационных осей должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, в 1,5-2 раза. Цифрами обозначают координационные оси по стороне здания или сооружения с большим количеством этих осей. Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх.

Внутри плана должны быть линии размеров отдельных помещений по глубине и ширине с указанием толщины перегородок внутренних капитальных стен и размеров дверных проемов в перегородках и стенах. На плане здания делаются надписи всех помещений и указываются площади этих помещений в квадратных метрах. Площади помещений приводят в нижнем правом углу плана и подчеркивают сплошной толстой линией (рис. 5). Допускается наименования помещений и их площади приводить в экспликации (рис. 6). В этом случае на планах вместо наименований помещений проставляют их номера.

РАЗРЕЗ

а) б)

в) г)

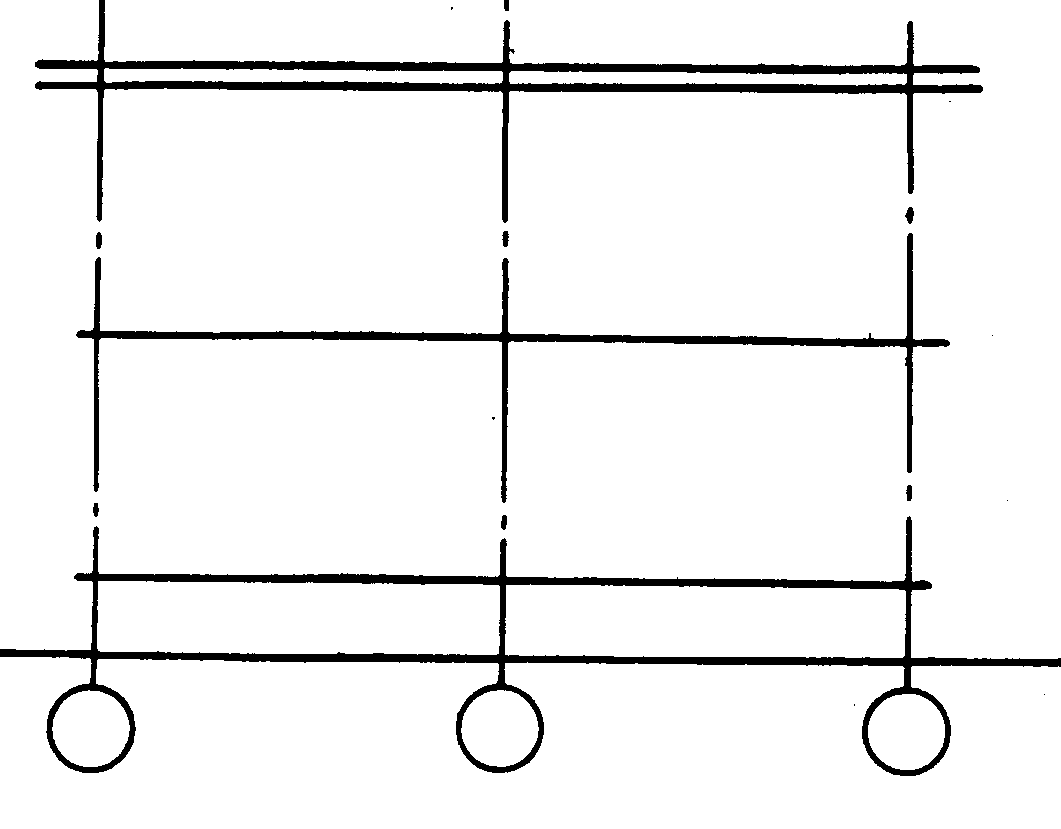

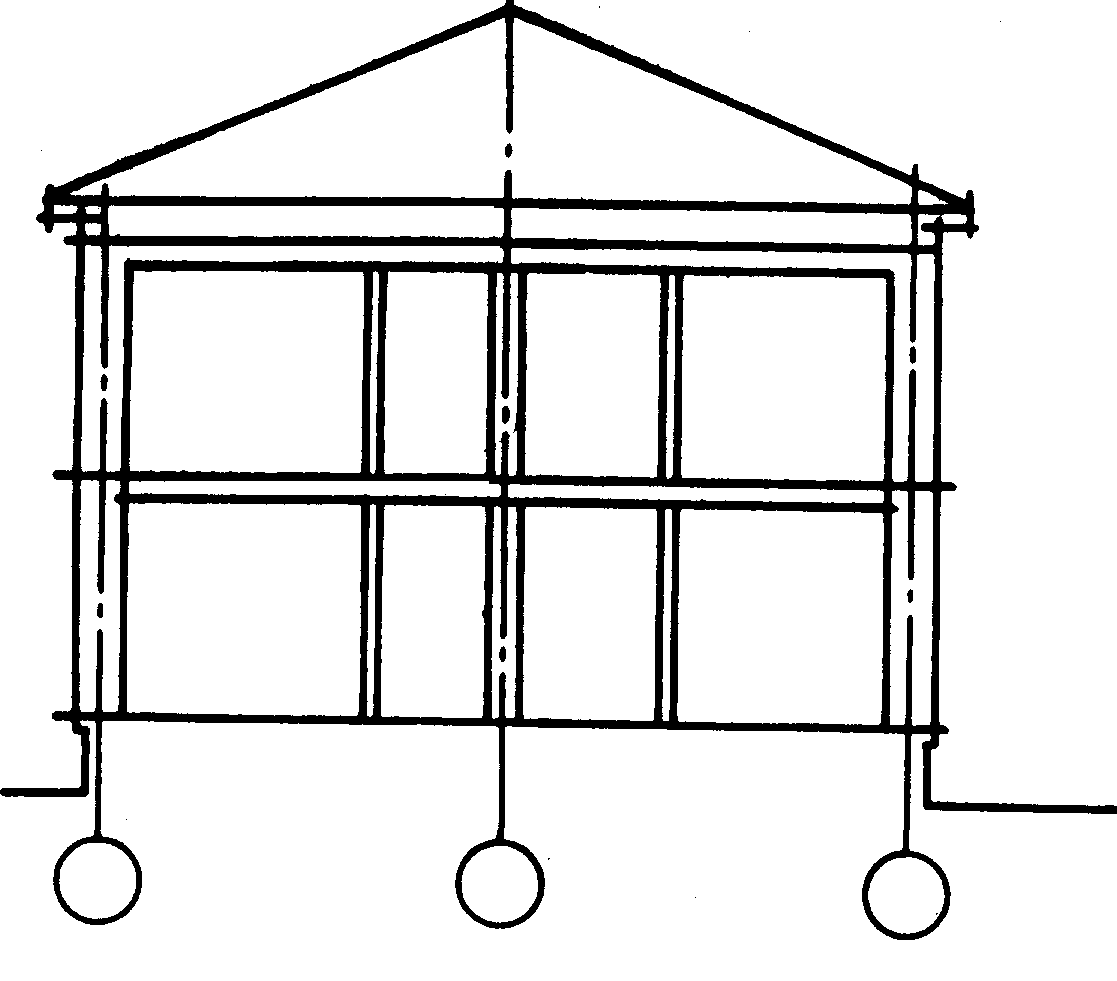

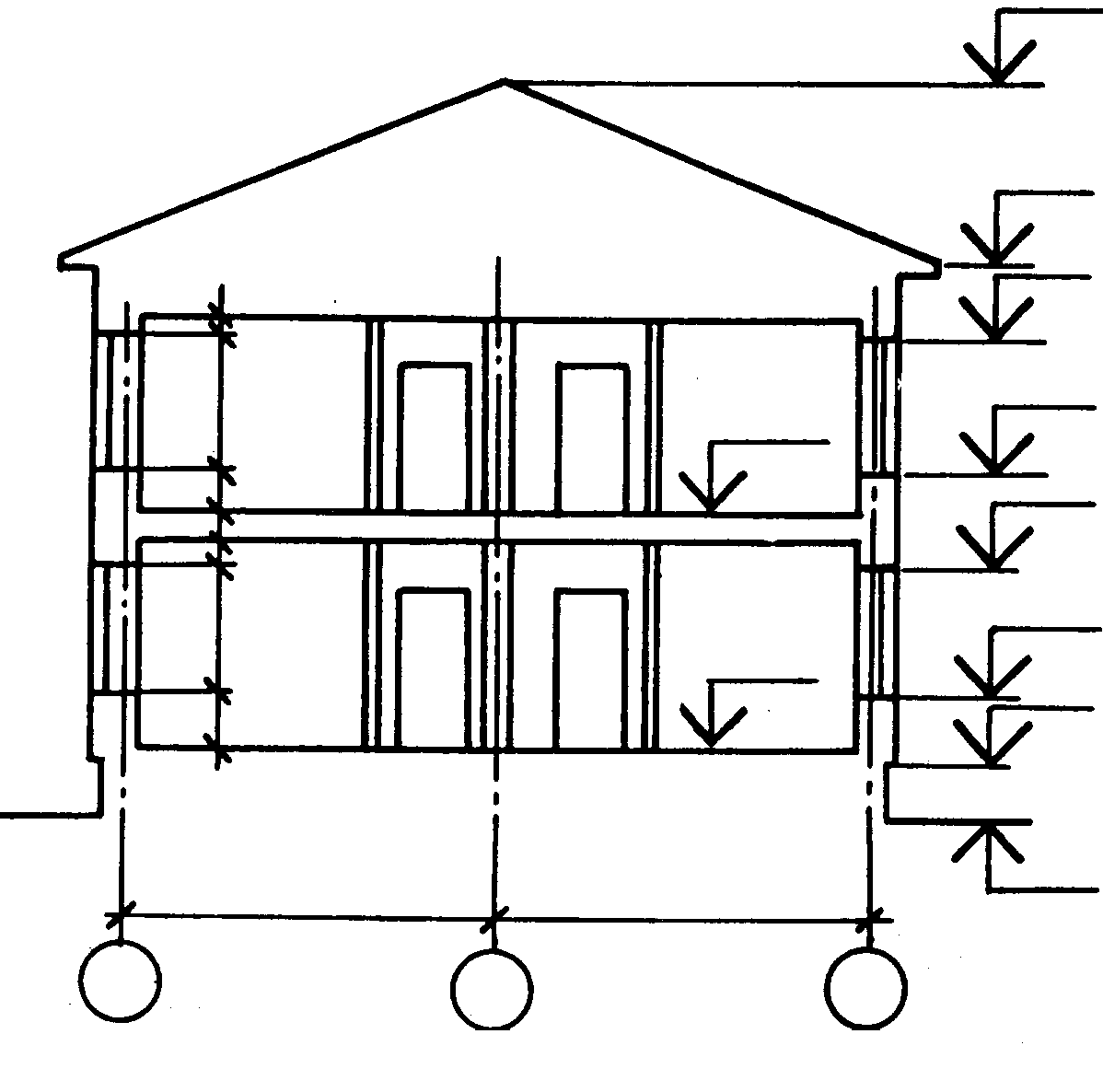

Последовательность вычерчивания разреза: а – компоновка чертежа и построение вертикальной координационной сетки; б – вычерчивание основных контуров; в – вычерчивание деталей и нанесение размерных линий; г – простановка размеров и графическое оформление

На разрезе вне контура чертежа наносится вертикальная линия размеров и вертикальная линия числовых отметок. Ближайшей к зданию наносится линия, на которой проставляются размеры проемов в стене, промежутков между ними, карниза, крыши и т.п. На наиболее удаленной линии располагаются числовые отметки в метрах уровней подошвы фундаментов, прилегающей территории, низа и верха проемов, верха карниза, конька крыши и верха вентиляционных и дымовых труб. Отметка полов этажей, лестничных площадок и верха чердачного перекрытия наносятся внутри чертежа. Отметка пола первого этажа принимается за 0.000. Отметка частей здания, расположенных ниже пола первого этажа, ставится с отрицательным знаком.

Под разрезом располагаются две размерные линии:

первая – между осями несущих конструкций (наружных и внутренних капитальных стен и столбов), а вторая – между крайними осями наружных стен.

Под размерными линиями располагается маркировка осей в соответствии с установленной на плане.

Внутри чертежа разреза должна быть указана высота этажей (от пола до пола), размеры проемов и толщина перекрытий.

На разрезе должны быть также размер фундамента, толщина стен и размеры их от осей до граней, а также должны быть сделаны пояснительные надписи о принятых материалах конструктивных элементов здания: фундаментов, стен, перекрытий, кровли, полов и перегородок.

На разрезах лестничных клеток указываются по горизонтали размеры площадок и маршей и по вертикали – расстояние между площадками от пола до пола.

Таким образом на разрезах (рис. 8) наносят и указывают:

- координационные оси здания (сооружения) и расстояния между ними и крайними осями, оси у деформационных швов;

- отметки уровня земли, чистого пола этажей и площадок;

– отметки низа несущих конструкций покрытия зданий (сооружений);

- отметки низа опорной части заделываемых в стены элементов конструкций;

– отметку верха стен, карнизов, уступов стек;

- размеры и привязку (по высоте) проемов, отверстий, ниш и гнезд в стенах и перегородках, изображаемых в сечении;

– для проемов с четвертями размеры указывают по наименьшей величине проема;

– толщину стен и их привязку к координационным осям здания;

– марки элементов здания, не замаркированных на планах и фасадах и ссылки на узлы.

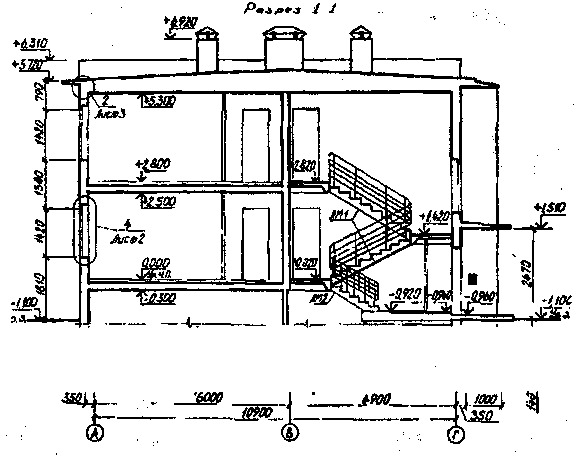

Рис. 8. Пример выполнения разреза жилого дома

Разрезам здания присваивают общую последовательную нумерацию. В названиях разрезов, сечений и видов указывают обозначение соответствующей секущей плоскости, например: «Разрез 1-1», «Вид 2 – 2».

Отметки уровней (высоты и глубины) элементов конструкций от отсчетного уровня (условной «нулевой» отметки) приводятся в метрах с тремя десятичными знаками. «Нулевую» отметку обозначают 0.000, отметки ниже условной «нулевой» – со знаком минус, например: знак -0,150, отметки ваше условной «нулевой» – без знака, например: 3,600.

Пол на грунте изображают одной сплошной толстой линией; пол на перекрытии и кровлю – одной сплошной тонкой линией независимо от числа слоев в их конструкции.

Состав и толщину слоев покрытия или многослойной конструкции указывают в выносной надписи (рис. 9).

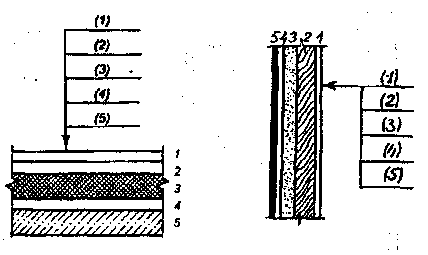

Рис. 9. Выносные надписи к многослойным конструкциям

Если в нескольких разрезах изображены покрытия, не отличающиеся по составу, выносную надпись приводят только на одном из разрезов, в других приводят ссылку на разрез, содержащий полную выносную надпись.

ФАСАД

В курсовой работе представляется главный фасад здания (обычно, фасад со стороны главного входа в здание). В решение фасада должны быть использованы широкие возможности обогащения пластики стен при строительстве здания из кирпича, а также фактуры, цвета (условно) и суперграфики исполнении.

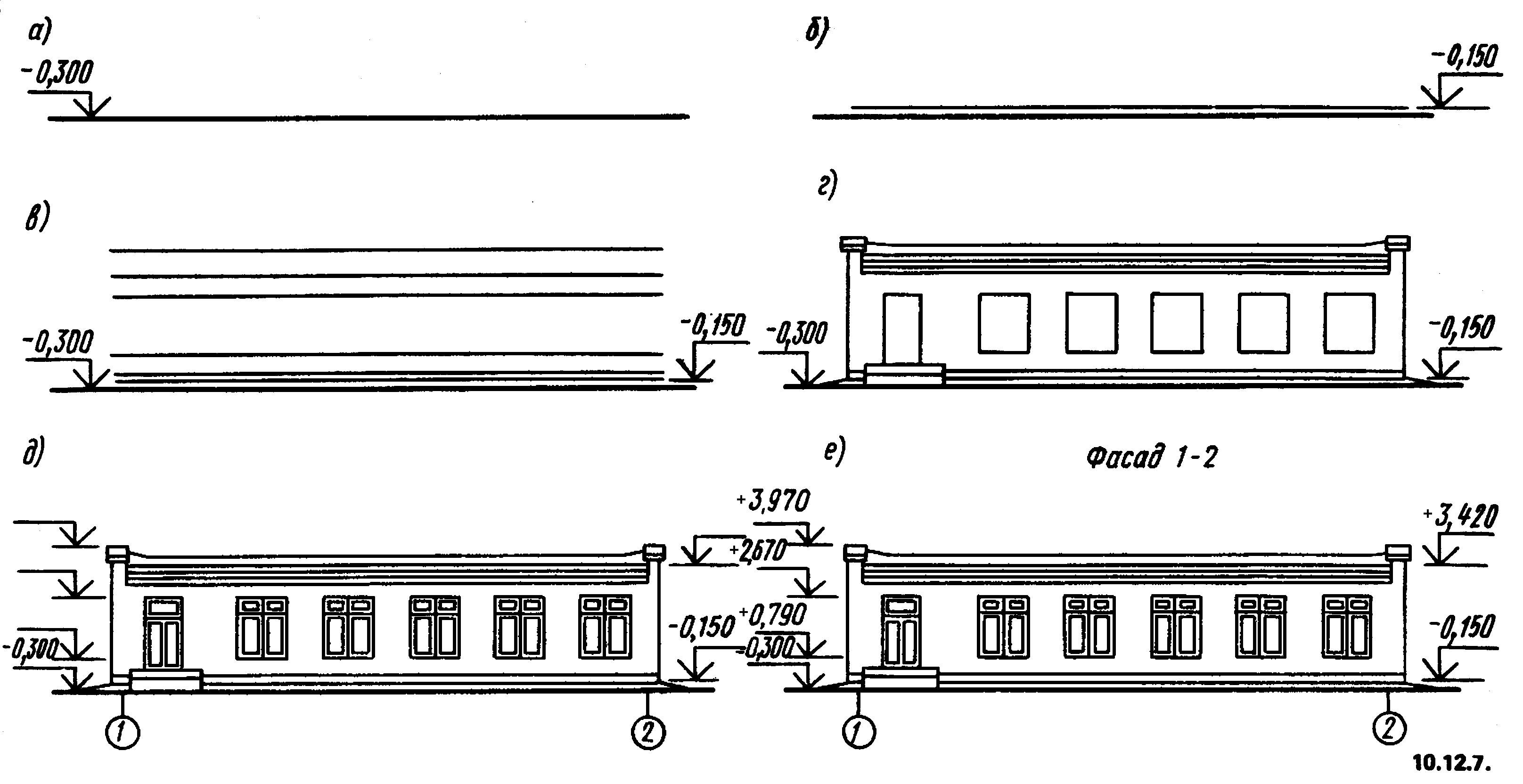

На чертеже фасада показываются (выносятся в сторону от чертежа) общие размеры здания по высоте и отметки земли, цоколя; низа и верха оконных и дверных проемов, карниза, конька крыши и верха вентиляционных и дымовых труб. Оконные и дверные проемы вычерчиваются с переплетами и полотнами (рис. 10 и 11).

На фасаде показывают тени от выступающих деталей и декоративных элементов: свеса, крыши, карниза, балконов, навесов, козырьков, пилястр, поясков и пр. Тень строится из условия положения солнца слева и

направления световых лучей под углом 40 градусов к плоскости фасада (рис. 12).

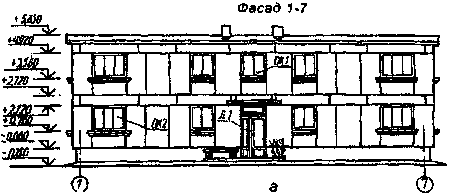

Рис. 10. Фасад здания из крупных блоков, выполненный приемом линейной графики

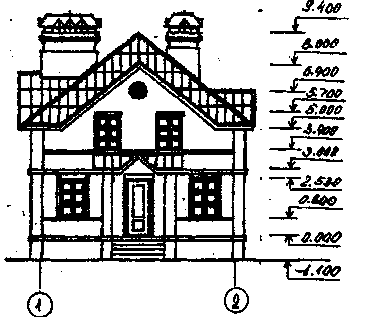

Рис. 11. Фасад кирпичного оштукатуренного здания на графике

Определенную выразительность фасаду придаст способ представления стекла (окон, витражей) горизонтальной равномерной штриховкой.

Тень изображается плотной равномерной штриховкой под углом 45° по направлению солнечного луча (слева направо или справа налево) или точковкой. Следует особо тщательно и аккуратно прокрывать границу тени, не допускать ее размытости. Для этого надо прорисовать границу тени в процессе построения тонкими линиями (но не обводить при окончательной обводке фасада) (рис. 12).

На фасаде следует вынести и указать координационные оси здания, проходящие в характерных местах (крайние, в местах уступов в плане и перепада высот и т.п.).

ПЕРЕКРЫТИЕ

На чертеже плана перекрытия наносится контур капитальных стен и отдельно стоящих столбов, вне контура чертежа выносятся их оси, расстояния между ними и маркировка. В стенах показывается дымовые и вентиляционные каналы.

При балочном перекрытии на чертеже наносятся балки с заделкой их в стене, указываются расстояния между осями балок, материалы балок.

При перекрытиях из настилов и панелей на чертеже должны быть нанесены контуры, причем грани несущих конструкций под ними изображаются пунктиром. Должны быть указаны размеры настила или панелей, их тип и материал, а также обозначены места расположения анкеров и способ анкеровки.

Рис. 12.Примеры построения теней

КРОВЛЯ

На чертеже плана крыши должны быть указаны скаты крыши, расположение дымовых труб, чердачных окон; желобов и водосточных труб.

На плане кровли наносят:

- крайние координационные оси с указанием расстояния между ними, оси у деформационных швов;

- марки парапетных плит, элементов металлических ограждений;

- схематичный поперечный профиль кровли с указанием направления и величины уклонов покрытия;

– ссылки на узлы, не замаркированные на разрезах и фасадах;

– обозначение местных уклонов.

Допускается величину уклона (тангенс угла наклона) указывать в виде простой или десятичной дроби с точностью до третьего знака. Обозначение уклона наносят непосредственно над линией уклона контура или на полке линии – выноске. На планах направление уклона плоскостей

указывают остроконечной стрелкой, над которой при необходимости проставляют величину уклона.

К схемам планов фундаментов, перекрытий, покрытий, стропил, выполняют спецификации. В схемах расположения элементов конструкций следует применять упрощенные марки, состоящие из условных буквенных наименований элементов и с добавлением порядкового номера в пределах данного обозначения, например, Б1, Б2.

Марки последовательно расположенных элементов конструкций на схемах расположения допускается наносить только по концам ряда, если при этом не затрудняется чтение чертежа.

Размер шрифта марок (позиций) должен быть, как правило, на один – два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

УЗЛЫ

После проработки основных чертежей, а также планов фундаментов, расположения балок, стропил и крыши производится разработка чертежей конструктивных деталей здания. Разработку деталей студент должен согласовать с преподавателем.

Детали разрабатываются в масштабе, обеспечивающем их четкое и подробное изображение, снабжаются необходимым количеством размеров и пояснительных надписей.

Для детальной разработки могут быть выбраны следующие элементы здания:

а) конструктивные узлы перекрытий, как, например, сопряжение балок с наружными стенами и внутренними опорами, сопряжение панелей с наружными и внутренними стенами;

б) элементы кровли и стропил;

в) конструкции цокольной и подоконной частей;

г) детали заполнения оконных и дверных проемов;

д) конструктивные детали лестниц;

е) детали перегородок;

ж) детали балконов;

з) детали наружного крыльца.

Все эти детали могут быть собраны в разрезе по наружной стене.

При разработке чертежей конструктивных деталей следует обязательно увязывать их с основными чертежами курсовой работы.

При оформлении курсовой работы необходимо обратить внимание

на соразмерность главных и второстепенных надписей. Надписи надлежит выполнять в соответствии с ГОСТом Р21.1501 – 92. «Правила выполнения архитектурно-строительных чертежей». Общая надпись и название курсовой работы и места строительства – дается в штампе. На первом листе должны быть даны технико-экономические показатели: площадь застройки, основная и жилая площадь, вспомогательная площадь, полезная площадь, общая кубатура, в том числе подземной и надземной частей здания.
