- Для аварийного режима работы

, (2.66)

где

Координаты точек пересечения кривых (на графиках 1д, 2д) являются рабочими точками насосов, которые показывают действительную производительность и напор, создаваемые данными насосами при соответствующем режиме работы насосной станции (см. рис.2.23). Координаты точек 1, 2 показывают производительность и напор, установленные расчетами.

Найденная таким образом действительная производительность не должна превышать предварительно установленную более, чем на 5…10%.

В противном случае подбираются другие насосы или область применения принятых насосов может быть расширена путем изменения (снижения) числа оборотов рабочего колеса насоса, при использовании регулируемого электропривода.

В результате анализа графиков совместной работы насосов и трубопроводов иногда целесообразно уменьшить диаметр напорных линий (или увеличить), если напор подобранного насоса окажется недостаточным или его рабочие параметры неудовлетворительными.

При невозможности обеспечить аварийный режим имеющимися способами можно попытаться использовать резервные насосы, для чего на графике строится суммарная характеристика рабочих насосов с учетом работы одновременно с ними резервных насосов. Кроме того, допускается также использование переключений между напорными линиями для выключения аварийных участков. Если принятое ранее количество переключений и расстояние между ними оказываются недостаточными или, наоборот, большими, можно увеличить или уменьшить их число и расстояние между ними, пересчитав потери, которые в этом случае при аварии соответственно уменьшаться или возрастут, и откорректировать (нанести новую) характеристику .

2.28. Определение количества резервных агрегатов для насосной

станции водоотведения

Наряду с рабочими агрегатами в насосных станциях предусматривают установку резервных насосов (табл.2.8). Рабочие и резервные насосы должны быть одной марки, так как это значительно снижает эксплуатационные расходы, упрощает условия и возможность автоматизирования процессов управления агрегатами.

Таблица 2.8

Резерв насосного оборудования насосных станций водоотведения

Производственные сточные воды (бытовые и близкие к ним по составу)				Агрессивные сточные воды
Рабочие насосы	Резервные насосы при категории надежности действия			Рабочие насосы	Резервные насосы при всех категориях надежности действия
	I	II	III
1	2	1	1	1	1 и 1 на складе
2	3	1	1	2-3	2
3 и более	2	2	1 и 1 на складе	4	3
-	-	-	-	5 и более	не < 50%

Для насосных станций с погружными агрегатами один из резервных насосов можно не устанавливать, а хранить его на складе.

2.29. Составление высотной и плановой схем насосной станции

водоотведения

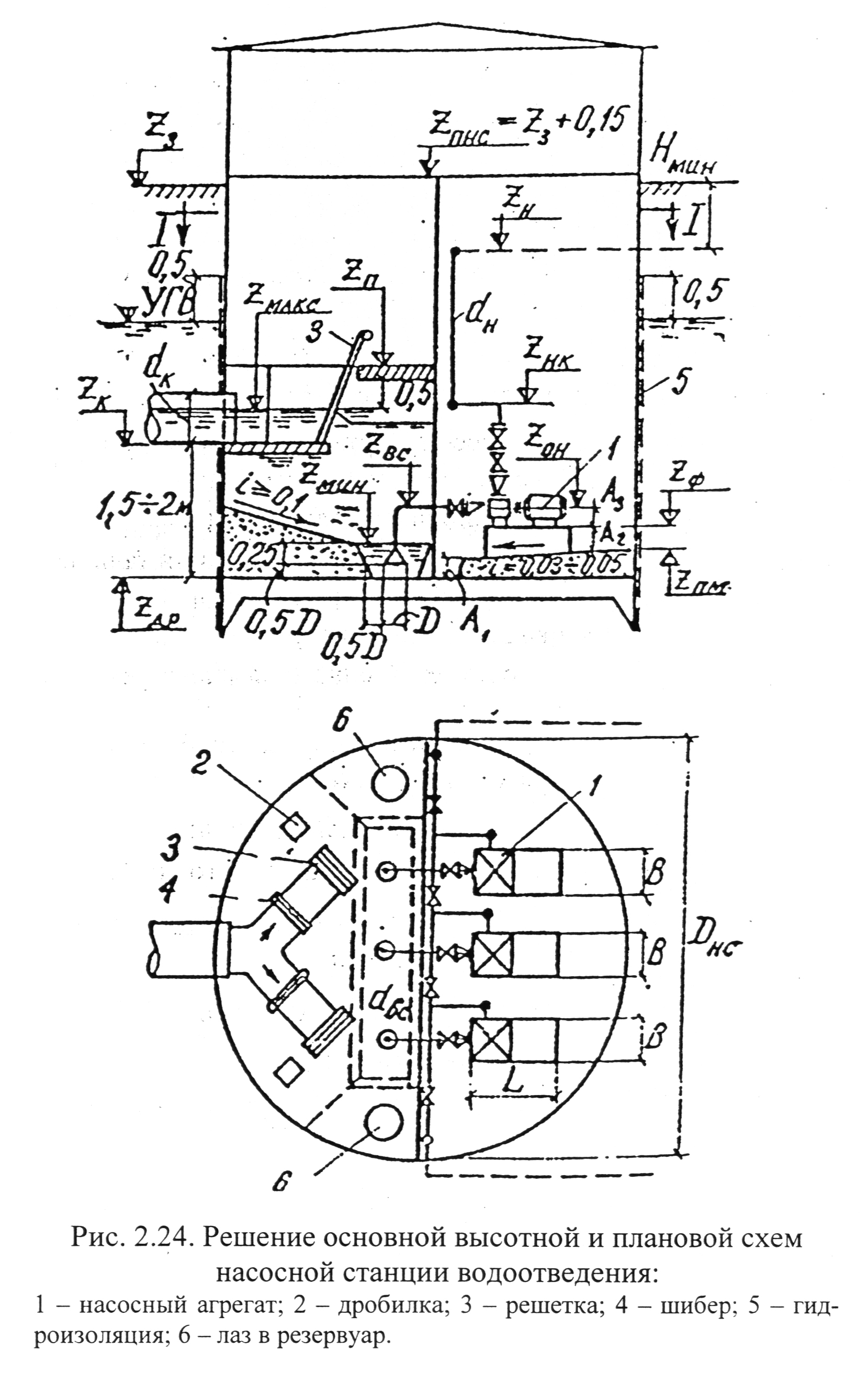

Решение основной высотной и плановой схем насосной станции водоотведения представлено на рис.2.24.

Приемный резервуар с решетками и машинный зал при малой и средней производительности насосной станции и большой глубине заложения подводящего коллектора чаще всего устраиваются в одном здании. Помещение приемного резервуара с решетками отделяется от машинного зала глухой водонепроницаемой стеной.

Так как насосы в машинном зале рекомендуется устанавливать под заливом, то отметка оси каждого насоса , м, должна быть не более

, (2.67)

где		- отметка максимального расчетного уровня воды в приемном резервуаре, м; для ГНС допускается принимать
		(здесь – отметка дна а, – диаметр подводящего коллектора, м);
		- расстояние от оси насоса до верха корпуса, м.

В машинном зале устраивается лоток для сбора дренажной воды с приямком глубиной = 0,2…0,4 м для всасывающего патрубка дренажного насоса. Пол машинного зала устраивается с уклоном к лотку не менее 0,002…0,005.

С учетом высоты фундамента над уровнем чистого пола машинного зала = 0,2…0,3 м и расстояния от фундамента до оси насоса , отметка оси насоса составит, м,

, (2.68)

где		- отметка дна приемного резервуара.
	На вертикальной схеме насосной станции и приемного резервуара (рис. 2.24) указываются также следующие отметки, м:
		- отметка дна подводящего коллектора;
,		- соответственно максимальный и минимальный уровни сточных вод в приемном резервуаре;
	УГВ	- отметка уровня грунтовых вод;
,		- отметки пола соответственно приемного резервуара и машинного зала;
,		- отметки всасывающих и напорных трубопроводов;
		- отметка поверхности земли;
		- отметка перекрытия насосной станции;
		- отметка трубопровода нагнетательного коллектора.

Глубину укладки наружных напорных линий , м, устанавливают в зависимости от глубины промерзания грунта:

, (2.69)

где		- глубина промерзания грунта, м;
		- величина запаса, = 0,3 м при  0,5 м и = 0,5 м при > 0,5 м;
		- диаметр напорной линии, м.

Проектными институтами разработан ряд типовых проектов насосных станций водоотведения при глубине заложения подводящего коллектора 3, 4, 5, 6 и 7 м.
