2 Чертеж детали Поршень

Построение детали Поршень практически не отличается от того, что было использовано при работе с деталью Шток. Исключение составляют другие обозначения в оформлении допусков формы и шероховатости поверхности, а также децимальный номер в основной надписи, который имеет в окончании цифру 02.

3 Построение сборочного чертежа

Последовательность действий, позволяющая максимально быстро выполнить сборочный чертеж:

• определение количества деталей, входящих в сборку;

• определение сопряженных базовых точек;

• сборка в файле с расширением frw;

• вставка из библиотеки стандартных деталей;

• дорисовка недостающих деталей или удаление невидимых линий;

• импортирование готовой сборки в выбранный формат чертежа;

• простановка габаритных и функциональных размеров, обозначение позиций, написание технических требований и заполнение основной надписи.

В сборку входит четыре детали: шток, поршень, гайка и шайба.

Сопряженные базовые точки: 1 – для штока: точка пересечения осевой линии штока со вторым от резьбы уступом, для поршня: точка пересечения осевой линии поршня с центром верхней его плоскости; 2 – точка пересечения осевой линии гайки и шайбы и соответственно центрами верхней и нижней их поверхностей; 3 – точка пересечения осевой линии шайбы и поршня с центром нижней поверхности поршня.

Вставка гайки и шайбы пружинной производится из подключенной библиотеки крепежа по номиналу резьбы и требуемой формы гайки.

Простановку габаритных и функциональных размеров, а также простановку позиций производим по сетке.

По окончании процесса сборки создаем чертеж формата А4 под названием Сборочный чертеж, импортируем туда получившуюся сборочную единицу, заполняем основную надпись и сохраняем чертеж в файл.

4 Создание спецификации

Откроем, если еще не открыт, сборочный чертеж. Алгоритм создания спецификации выглядит так:

• в падающем меню Спецификация выберем Управление описаниями спецификаций;

• в диалоговом окне Управление описаниями нажмем кнопку Добавить описание и в Стилях спецификации выберем Простая спецификация ГОСТ 2.106-96, далее ОК и кнопка Выход;

• в падающем меню Спецификация выберем пункт и входим в режим редактирования спецификации;

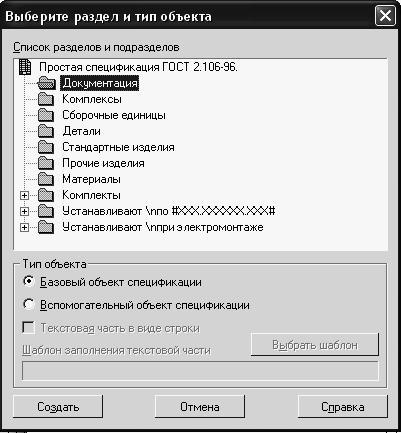

• нажимаем на кнопку Добавить раздел и в окне выбираем раздел Документация, нажимаем кнопку Создать. В шаблоне спецификации появляется раздел Документация;

• так как у нас отсутствует документация для помещения ее наименований в созданный раздел, создадим с помощью кнопки раздел Сборочные единицы, где с помощью кнопки Добавить базовый объект вставляем строку с наименованием сборочного чертежа;

• с помощью кнопки создаем раздел Детали, а затем кнопкой Добавить базовый объект вставляем строки с наименованиями чертежей деталей, входящих в сборку (информацию вводим вручную);

• по окончании с помощью кнопки создаем раздел Стандартные изделия, куда помещаем информацию о гайке и шайбе.

• в падающем меню Вид выбираем пункт Разметка страницы, двойным щелчком по основной надписи открываем режим ее редактирования и заполняем штамп.
