Определение поправок δα в точки, являющиеся концами базисов

№ зоны	№ точки	r, мм	φo	cos φ	r2	sin α/f	δα, мм
I	1 2 3 4
II	9 10 11 12
III	5 6 7 8

φ - угол между положительным направлением главной вертикали и направлением на данную точку из точки (с), отсчитанный против часовой стрелки, см. рис.5.

Геометрическая интерпретация r, φ, α показана на рис.5. Результаты измерения и расчетов представить в таблице по форме 2.

4.Ввести поправки за угол наклона δ_α, в наколотые точки снимка. Поправки ввести в соответствии с их знаком по направлению радиусов, проведенных из точки (с) на данную точку, причем положительные поправки вводятся по направлению от центра, а отрицательные к центру. Вновь полученные точки наколоть, обвести кружками красной тушью, диаметром 1 мм.

5. Определить частные масштабы по вновь полученным точкам аэрофотоснимка – исправленным за угол наклона. Результаты измерений и вычислений показать в таблице по форме 1.

6. Проанализировать полученные результаты.

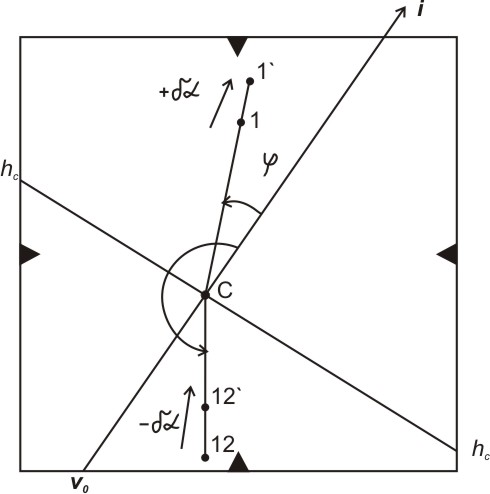

Рис. 5 Введение поправки в положение точки за влияние угла наклона

Отчетные материалы:

- аэрофотоснимок;

- фотоплан;

- пояснительная записка с результатами измерений и вычислений и построений;

Работа 6. ИЗУЧЕНИЕ ЗАКОНОМЕРНОСТЕЙ ИСКАЖЕНИЯ ИЗОБРАЖЕНИЯ НА АЭРОФОТОСНИМКЕ ВСЛЕДСТВИЕ ВЛИЯНИЯ РЕЛЬЕФА МЕСТНОСТИ

При решении данной задачи ставится цель изучить закономерности смещения точек аэрокосмических снимков вследствие влияния разности высот горизонтальных участков местности на масштаб изображения их на аэрофотоснимке.

Исходные данные:

1. Для выполнения этой задачи каждому студенту выдается контрольный фотоснимок рельефного участка местности и часть фотоплана с горизонталями на этот участок местности.

2. Масштаб аэрофотоснимка 1: m = 1 : 14 000;

Масштаб фотоплана 1: М = 1: 10 000;

Фокусное расстояние аэрофотоаппарата f= 100 мм;

Порядок выполнения :

1. На аэрофотоснимке определить, масштаб изображения двух базисов, расположенных в двух зонах с высотой, близкой к максимальной, и с высотой, близкой к минимальной.

1.1. Используя фотоплан с горизонталями, найти на аэрофотоснимке две зоны (с незначительными на каждой из них разностями высот). Одна зона должна иметь высоту, близкую к максимальной, а вторая – к минимальной.

1.2. В пределах каждой из этих зон выбрать на фотоплане и аэрофотоснимке отождествляемые идентичные четыре четкие контурные точки, являющиеся концами базисов, расположенные примерно на одной высоте (см.рис.6). Точки следует отождествлять с погрешностью, не превышающей 0,1 мм. Длина базисов (расстояние между точками не аэрофотоснимке) должна быть в пределах 20 -30 мм.

1.3. Выбранные точки наколоть на аэрофотоснимке и фотоплане. Наколы обвести кружками диаметром 2 мм, пронумеровать.

1.4. Измерить длины базисов с точностью до 0,1 мм на аэрофотоснимке

(l сн.) и фотоплане (l пл.) .

1.5. Вычислить знаменатели масштабов изображения для каждого базиса по формуле (2).

1.6. Вычислить знаменатель среднего масштаба, для плоскости, занимающей среднее положение между выбранными базисами.

1.7. Определить разность знаменателей частных масштабов снимка:

Δm=|m ₁ – m ₂|.

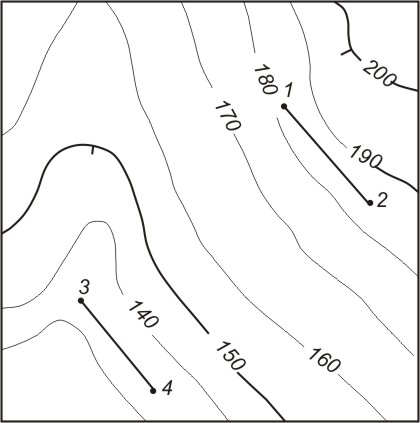

Рис. 6 Схема расположения базисов на фотоплане

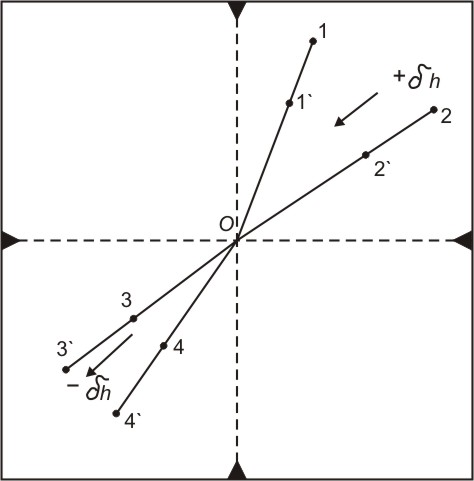

Рис.7. Графическая интерпретация зависимости положения точек от ее

смещения за влияние рельефа местности

Форма 3

Результаты измерений и определения частных масштабов аэрофотоснимка,

находящихся на разных высотах

№ базиса	l пл, мм	l сн, мм	mi	Δmi	Δmi/mср
1-2 3-4
