Определение продольного перекрытия Рх %

Продольное перекрытие, Рх %
заданное, рх %	min, рx %	max рх%
		h/H ср < 0,2	h/H ср > 0,2
60 80 90	56 78 89	66 83 92	70 85 93

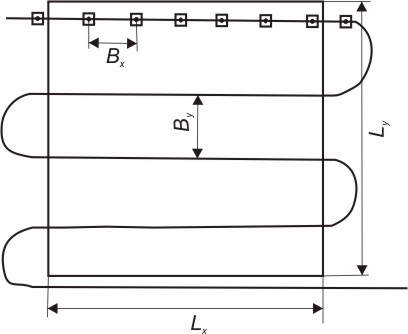

Рис.7 Схема аэрофотосъемки

Таблица 5

Определение поперечного перекрытия Py%

Масштаб аэрофотосъемки	Поперечное перекрытие Ру %
	расчетное	минимальное	максимальное
Мельче 1:25000	h , 30+70* H ср	20	Расч.+10
1:25000 ÷1:10 000	h , 35+65* H ср	20	Расч.+15
Крупнее 1:10 000	h , 40+60* H ср	20	Расч.+20

8. Определить размеры рабочей площади снимка на местности по формулам (12) в (м) и (км):

B_x = b_x * m

B_y= b_y * m, (13)

где B_x - сторона рабочей площади аэрофотоснимка на местности, параллельная направлению съемочных маршрутов, базис воздушного фотографирования, выраженная в (м) и (км) (см. рис. 7, 9);

B_y - сторона рабочей площади аэрофотоснимка на местности, расстояние между съемочными маршрутами, выраженная в (м) и (км) (см. рис. 9).

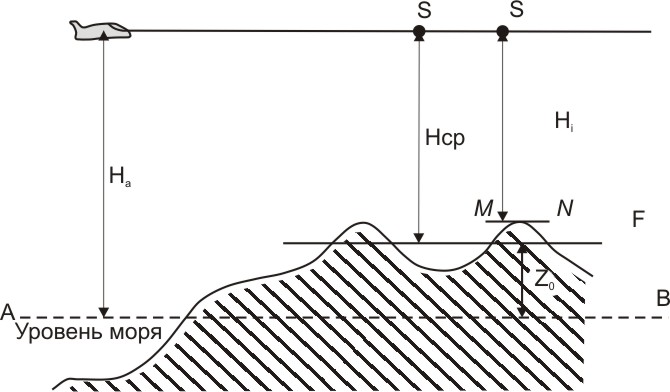

Рис. 8 Высота фотографирования

9. Вычислить погонный километраж- длину пути самолета при производстве съемки участка по формуле (14):

L_s= 1,2 * S

B_y (14)

Аэрофотосъемка производится на один базис фотографирования за пределы каждого аэрофотосъемочного маршрута, а также выхода самолета с маршрута на маршрут, поэтому в формуле (14) L_s увеличено в 1,2 раза.

10. Рассчитать число аэрофотосъемочных маршрутов для производства аэрофотосъемки всей площади по формуле (15):

k= ( L_y, km ) + 1 (15)

B_y, km

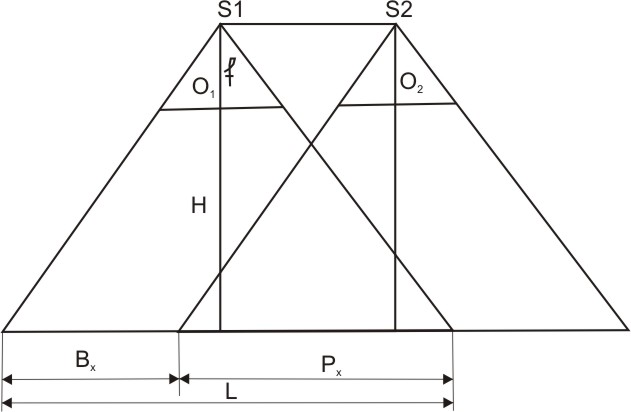

Рис. 9 Базис фотографирования

11.Рассчитать число аэрофотоснимков в маршруте по формуле (16):

n= ( L_x, km ) + 3 (16)

B_x, km

12. Определить общее число аэрофотоснимков на участке съемки по формуле (17):

N= n * k, (17)

где N – общее число аэрофотоснимков.

13. Вычислить расчетное время, необходимое для аэрофотосъемки участка по формуле (18):

T_s = L_s, km,

W km/час (18)

где W km/час –путевая скорость самолета,

T_s – расчетное съемочное время.

14. Рассчитать максимальную выдержку, при которой практически не будет смаза изображения, вызываемого фотографированием местности с летящего самолета. Длина соответствующего отрезка на фотоплане не должна превышать δ_o < 0,1 мм, тогда смаз изображения на нем не будет виден. Максимальная выдержка при которой производится аэрофотосъемка при путевой скорости самолета W km/час определяется по формуле (19):

t _сек = δ_o,м *M

W м/сек , (19)

где t – максимальная выдержка.

15. Вычислить интервал воздушного фотографирования τ по формуле (20):

τ = В_х,м

W м/сек . (20)

Исходные данные и результаты вычислений свести соответственно в таблице по форме 5согласно своему варианту.

Форма 5
