Определение разномасштабности аэрофотоснимков

№ базиса	Длина базиса на левом снимке	Длина базиса на правом снимке	Δb=bi-bi΄	Среднее значение базисов	Δb/bср
O1-O2
O2-O3

где b_i, b_i΄ - два значения одного и того же базиса фотографирования на левом и на правом аэрофотоснимках;

Δb – разность значений соответственных базисов.

Результаты оценки качества летно-съемочных работ представить в таблице по форме 4. Форма 4

Результаты оценки качества аэрофотосъемочного маршрута

№ марш-рута	Дата аэро-фото-съемки	№№ снимков	Число снимков	Фото-граф. качество	Фотограмметрическое качество
					Рх%	Укло-нение прямо-линей-ности	Ориен-тиро-вание сторон	Δb/bср

Отчетные материалы:

1. Аэрофотоснимки с наколотыми точками и нанесенными аэрофотосъемочными маршрутами.

2. Накидной монтаж.

3. Пояснительная записка с результатами измерений и вычислений качества параметров аэрофотосъемки.

Работа 3. РАСЧЕТ ЗАДАНИЯ НА АЭРОФОТОСЪЕМКУ

Исходные данные:

-топографическая карта масштаба (1:μ= 1:10 000 ÷1: 50 000);

- самолет АН-2, АН-30;

- скорость самолета w= 100 км/час ÷i *10км/час;

- аэрофотоаппарат АФА-ТЭ;

- размер кадра l _mm*l_mm = 180_mm*180 _mm;

- фокусное расстояние f = 100, 140, 200, 350 mm;

- масштаб фотоплана 1:М= 1:2000;

- продольное перекрытие Р_х=50%;

- поперечное перекрытие Р_у= 30%;

- коэффициент увеличения К_t =2,0+0,1*i;

- порядковый номер студента в журнале - i .

Порядок выполнения :

1.На учебной карте нанести границы снимаемого участка, измерить L_x и L_y в масштабе карты:

L_x=l_x * μ;

L_y=l_y * μ, (7)

где L_x, L_y- размеры рамок трапеции, выраженные в км;

L_x- по параллели;

L_y- по меридиану;

l_x, l_y – соответственные расстояния, измеренные по карте в см.

2. Вычислить площадь съемочного участка (рис.7) по формуле:

S= L_x * L_y, (8)

где S выражена в квадратных километрах.

3. Определить масштаб аэрофотоснимка m по формуле (9):

m = K_t * M,

где K_t - коэффициент увеличения аэрофотоснимка;

M - масштаб будущего фотоплана.

4. Определить среднюю отметку на участке съемки:

Z = Z_max +Z_min, (9)

2

где - Z_max, Z_min – соответственно максимальная и минимальная отметки на участке (снимается с топографической карты).

5. Вычислить среднюю и абсолютную высоту фотографирования Н.

Высота фотографирования – расстояние по отвесной линии от центра проектирования до определенной плоскости. Высоты фотографирования

(рис. 8) подразделяются на абсолютные (Н_а), относительные (Н_о), средние (Н_ср), истинные (H_i).

Для получения фотоснимков в определенном масштабе среднюю высоту фотографирования для данного участка вычисляют по формуле:

Н_ср= f * m, (10)

a абсолютную высоту фотографирования –

Н_а = Н_ср + Z_ср. (11)

6.Определить взаимное перекрытие аэрофотоснимков.

Взаимное перекрытие смежных аэрофотоснимков одного маршрута называется продольным перекрытием (Р_х), выраженное в %.

Взаимное перекрытие двух смежных маршрутов называется поперечным перекрытием (Р_у), выраженное в %.

Продольное перекрытие задается в соответствии с табл. 4.

В табл. 4 h наибольшее превышение точек местности над средней плоскостью снимаемого участка:

h= Z_max –Z_min

2

Поперечное перекрытие определяется согласно табл.5

7. Определить рабочую (полезную) площадь снимка, ограниченную средними линиями перекрытий (см. рис.6), ограниченную средними линиями перекрытий (см. рис. 6) по формулам (12):

b_x,mm = l _mm * (100-P_x)%

100%

b_y,mm = l _mm * (100-P_y)% (12)

100%

где l mm размер стороны аэрофотоснимка в мм;

b_x,mm – продольный размер рабочей площади в мм;

b_у,mm - поперечный размер рабочей площади снимка в мм.

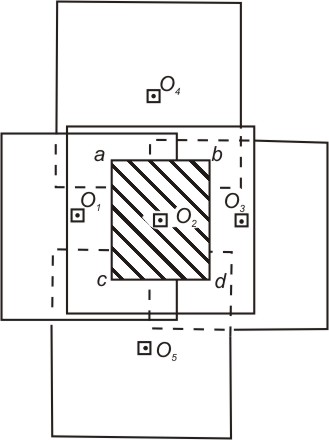

Рис. 6 Рабочая площадь снимка (abcd)

Таблица 4
