3.Содержание отчёта

1.Тема и цель работы.

2.Описать общие сведения воздушной линии электропередач.

3.Перечислить способы соединения проводов воздушных линий.

4.Описать технические требования к изоляторам.

5.Перечислить способы крепления проводов к изоляторам.

4.Контрольные вопросы

1.Что называется воздушной линией?

2.Назовите технические требования при установке опор воздушной линии.

3. Для чего используют журнал дефектов?

5. Список используемых источников

1.Баран А.Н. и др. Технология электромонтажных работ. Лабораторный практикум.- Мн.: Дизайн ПРО, 2000

2.Куценко Г.Ф. Монтаж, эксплуатация и ремонт электроустановок. - Мн.: Дизайн ПРО, 2003

3.Правила устройств электроустановок.- ЗАО Ксения, 2001

4.Луковников А.В. Охрана труда. – М.: ВО Агропром , 1991

Практическая работа № 16

Тема: Монтаж кабельной линии электропередач

Цель работы: Изучить способы монтажа кабельной линии электропередач.

1. Последовательность выполнения работы.

Работа на уроке.

1.Изучить методы монтажа кабельных линий.

2.Изучить методы выполнения работы для разделки силового кабеля.

3.Выполнить разделку силового кабеля с бумажной изоляцией напряжением до 10 кВ в соответствии с технологической картой.

4.Изучить технологию выполнения сращивания силовых кабелей с бумажной изоляцией напряжением до 10 кВ с использованием термоусаживаемых соединительных муфт.

5.Выполнить сращивания силовых кабелей с бумажной изоляцией.

2. Методические указания.

Прокладка кабелей в траншеях.

Непосредственно для прокладки кабелей в земле применяют бронированные кабели, защищенные от коррозии джутово-битумным покрытием или поливинилхлоридной оболочкой.

Кабели на напряжение до 1кВ прокладывают на глубине 0,7 м от планировочной отметки при глубине траншеи 0,8 м, а при пересечении улиц, площадей — 1,1 м. На дно траншеи насы­пают слой песка или чистой земли, не содержащей камней, тол­щиной не менее 0,1 м.

В₁ — на дне траншеи; В₂ — у поверхности земли; В₃ —зона отвод; 1-песок или просеянная земля; 2 — грунтовая земля; 3 — кирпичи.

Рис. 1 - Размеры траншеи для про­кладки кабеля 1—10 кВ.

Ширина траншеи (рис. 1) определяется количеством, сечением и марками кабелей. Между силовыми кабелями расстояние в свету должно быть не менее 100 мм. Между контрольными кабелями, не нуждающимися в охлажде­нии, расстояние не нормируется. Допускается совместная прокладка силовых и контрольных кабелей в одной траншее. При этом расстояние между крайними контрольным и силовым кабелем должно быть не менее 100 мм. Кабель укладывают в траншее «змейкой» с небольшим за­пасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года. В месте установки соединительной муфты предусматривают расширение траншеи для устройства петли запаса и возможности вырезки поврежденной муфты и замены. При параллельной прокладке в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м (рис. 2).

Рис.2 - Расположение концов кабеля в месте монтажа двух соединительных муфт.

При этом предусматривается запас кабеля по длине, необходимый для про­верки изоляции на влажность, монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от по­вреждения при возможных смещениях почвы и темпера­турных деформациях кабеля, а также на случай переразделки муфты при ее повреждении.

В стесненных условиях при больших потоках кабелей до­пускается располагать компенсаторы в вертикальной плоскости с двойной минимальной внутренней кривой изгиба, размещая их полого по дуге в земляной щели толщиной не более 0,2 м ниже уровня прокладки кабелей на глубине до 0,5 м. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо, располагать на уровне прокладки кабелей.

При прокладке над кабелями сигнально-предупредительной ленты присыпка должна быть не менее 0,3 м, т. е. лента должна находиться на глубине 0,4 м от планировочной отметки. Сигнально-предупредительная лента из поливинилхлоридного пла­тиката должна быть красного цвета толщиной 0,5 — 1 мм и ши­риной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями.

Соединение брони и оболочки с соединительными и конце­ыми муфтами выполняется с помощью гибких многопроволоч­ных медных проводников. На концах кабельных линий медные проводники присоединяются к магистрали заземления.

При монтаже кабельных линий возникает необходимость как соединения кабелей между собой (для чего применяют соеди­нительные и ответвительные муфты), так и подсоединения их к различным электрическим аппаратам и устройствам (для чего применяют концевые заделки и муфты). Для выполнения муфт и заделок сначала производится ступенчатая разделка кабеля. Тех­нология выполнения разделки кабеля зависит от назначения муфты или заделки, ее материала и номинального напряжения, при котором она должна применяться.

В маркировку муфт и заделок входят буквенные и цифровые символы. Первой в обозначении ставится буква, определяю­щая назначение муфты (заделки): С — муфта соединительная; О — муфта ответвительная; Ст — муфта стопорная; СП — муфта переходная; КВ— муфта концевая внутренней установки; КН— муфта концевая наружной установки.

Затем следует буква, обозначающая материал муфты: Ч — чугун; С — свинец; А — алюминий; Э — эпоксидный компаунд; Б — стальная воронка, заливаемая битумным составом.

После обозначения материала ставятся буквы, определяю­щие различные характеристики муфт и заделок: ТВ — с термоусаживаемыми поливинилхлоридными трубками; Н — с трубка­ми из найритовой резины; Т — с трехслойными трубками; З (в сочетании Рз) — с заполнением изоляционным составом; (в соче­тании сл)— с подмоткой из самоклеящихся лент; В — с корпу­сом, имеющим продольный разъем в вертикальной плоскости; С — отливаемая в съемной форме; О — овальной формы; К — круглой формы.

Если перед обозначением исполнения муфты (заделки) ста­вится буква - П то это означает, что муфта предназначена для ка­белей с пластмассовой изоляцией.

Кабельная муфта — устройство, предназначенное для со­единения, ответвления кабелей и присоединения их к электроап­паратам или воздушным линиям электропередачи.

Соединительная кабельная муфта — устройство, предна­значенное для соединения кабелей.

Переходная муфта — специальная соединительная муфта при соединении кабелей с бумажной и пластмассовой изоляцией.

Стопорная кабельная муфта — специальная соединитель­ная муфта, предназначенная для соединения кабелей и предот­вращения отекания кабельной массы при прокладке кабелей на наклонных трассах.

Ответвительная кабельная муфта — специальная муфта, предназначенная для присоединения ответвительного кабеля к магистральной кабельной линии.

Концевая кабельная муфта — устройство, предназначенное для присоединения кабелей к электроаппаратам наружной и внутренней установки или воздушным линиям электропередачи.

Соединительные муфты для кабелей с пластмассовой изо­ляцией: ПСсл — соединительная муфта из самоклеящихся лент для кабелей до 10 кВ при прокладке в земле или в кабельных со.оружениях

Переходные соединительные муфты: СПЧсл — переходная чугунная муфта с подмоткой из самоклеящихся лент для соеди­нения кабелей с пластмассовой и бумажной изоляцией до 1 кВ;

Концевые муфты наружной установки для кабелей с бу­мажной изоляцией: КНА — концевая муфта наружной установки на 6—10 кВ с алюминиевым корпусом. Концевые заделки внутренней установки для кабелей с пластмассовой изоляцией: СПКВ — концевая заделка внутренней установки с подмотками из липких пластмассовых или самоклеящихся лент на 1, 3, 6 и 10 кВ для сухих и влажных помещений.

Технология разделки концов кабеля с бумажной изоляцией

Для производства работ необходимо наличие следующих материалов и инструментов: ножовки-бронерезки, монтерского ножа, плоскогубцев, складного метра, напильника, ключа для снятия гофрированной оболочки, суровых нитей, набора зазем­ляющих проводов, оцинкованной стальной проволоки диаметром 1 —1,5 мм, стальной проволоки диаметром 2 мм.

Разделку в зависимости от ее назначения (для соединитель­ных муфт или для концевых заделок) следует производить в соответствии с рис. 3. При наличии у кабеля гофрированной алюминиевой оболочки, ее удаляют с помощью ключа.

а - с поясной бумажной изоляцией для монтажа концевых заделок

б - с бумажной изоляцией для монтажа концевых заделок

1 - наружный покров, 2 - броня, 3 - свинцовая или алюминиевая оболочка,

4 - поясная изоляция, 5 - изоляция жил, 6 - жилы кабе­ля, 7 - проволочные бандажи.

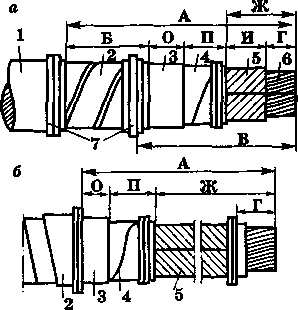

Рис.3 - Разделка конца трехжильного кабеля

Размер Г определяет­ся способом соединения жил (Ж =И+Г). Для муфт, расположенных внутри здания, Б = О и А = В. Размер Ж (длину разделанных жил) определяют в зависимости от условий присоединения кабеля. Он не должен быть менее 150 мм при (7=1 кВ, 250 мм при (7=6 кВ и 400 мм при 17=10 кВ. Раз­мер Г следует принимать равным 30 мм (определяет­ся выбранным способом оконцевания жил).

Монтаж соединительных и концевых кабельных муфт

Кабельная муфта — устройство, предназначенное для со­единения, ответвления кабелей и присоединения их к электроап­паратам или воздушным линиям электропередачи.

Кабельная концевая муфта — это устройство, предназна­ченное для присоединения кабелей к электроаппаратам наружной или внутренней установки или воздушным линиям электропере­дачи.

Соединительная кабельная муфта — устройство, предна­значенное для соединения кабелей.

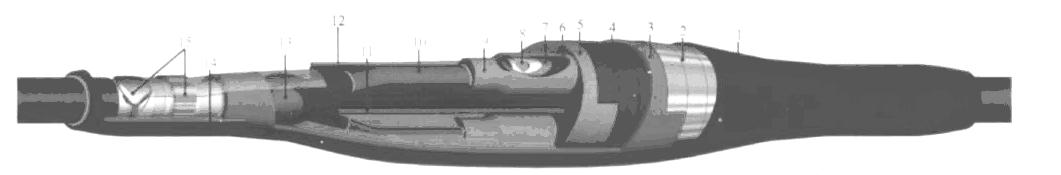

1 – кожух термоусаживаемый наружный; 2 – лента экранная; 3 – кожух термоусаживаемый внутренний; 4 – лента термоспекаемая; 5 – заполнитель межфазного пространства; 6 – манжета подкладная; 7 – пластина-регулятор; 8 – соединитель болтовой; 9 – манжета изолирующая; 10 – жильная трубка; 11 – межжильная распорка; 12 – перчатка высоковольтная; 13 – лента регулятор; 14 – лента герметик; 15 – комплект заземления.

Рис. 4 – Соединительная термоусаживаемая муфта типа СТп - 10У

Для соединения или оконцевания кабелей прежде всего не­обходимо произвести разделку заводской изоляции на конце ка­беля. Она заключается в последовательном удалении: наружного джутового покрова, брони, бумажной или волокнистой подушки под броней, общей поясной изоляции и изоляции каждой жилы. Такая разделка кабеля называется ступенчатой. Размеры раздел­ки зависят от напряжения, марки, сечения жил кабеля и приво­дятся в справочниках.

При монтаже муфт и заделок у кабелей с бумажной изоля­цией предварительно проверяют наличие в ней влаги. Для этого с конца кабеля обрывают отдельные бумажные ленты и опускают их в парафин, разогретый до 140— 150 °С. Если бумажная изо­ляция увлажнена, наблюдается легкое потрескивание и выделе­ние пены.

Технологическая последовательность монтажа соедини­тельной термоусаживаемой муфты типа СТп 10У

Монтаж муфт СТп 10У производится в следующем порядке.

Снимают наружный покров и броню с кабелей по размерам. Снимают оболочку, экран и поясную изоляцию. При обрыве бумаги экрана и поясной изоляции для получения ровного края используют комплектную обвязочную нить.

Усаживание жильных трубок

Жильная трубка используется для восстановления изоляции жил, обладает масло- и трекингостойкими свойствами.

Наматывание ленты - регулятора.

Лента – регулятор используется для выравнивания напряжённости электрического поля.

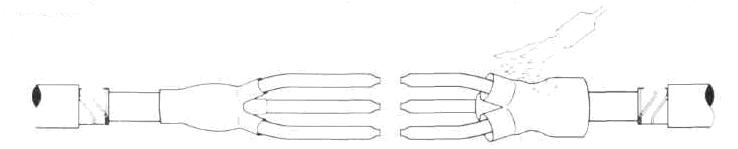

Усаживание перчатки.

Высоковольтная перчатка используется для герметизации корешка разделки кабеля, распределение электрического поля, обладает трекингостойкими свойствами.

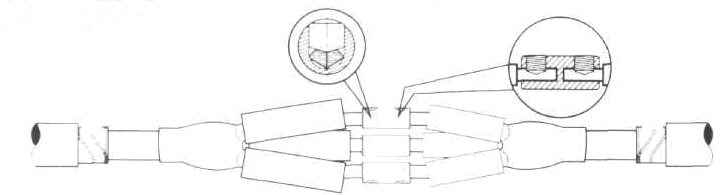

Соединение жил болтовыми соединителями.

Болтовой соединитель используется для соединения алюминиевых и медных жил кабеля, обеспечивает стойкость к токам короткого замыкания.

Обмотка болтовых соединителей платинами – регуляторами.

Пластина – регулятор используется для выравнивания напряжённости электрического поля.

Усаживание подкладных манжет.

Подкладная манжета используется для уплотнения пластины - гулятора, сглаживание неровностей.

Усаживание изолирующих манжет.

Изолирующая манжета обеспечивает электроизоляцию и защищает область соединения от проникновение влаги. Обладает трекенгостойкими свойствами.

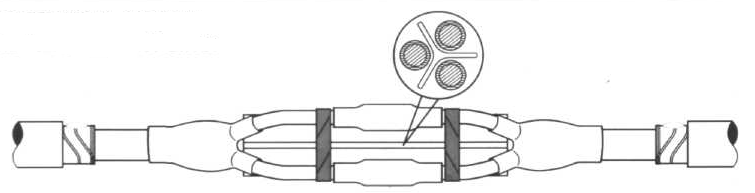

Установка распорки между жилами и стяжка жил бандажами из стеклоленты.

Межжильная распорка используется для обеспечения симметричной укладки жил и дополнительной элекроизоляции.

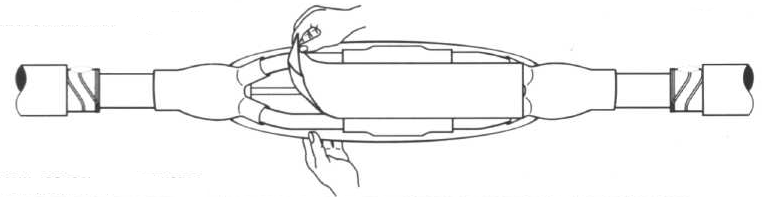

Монтаж заполнителей пустот.

Заполнитель межфазного пространства используется для заполнения пустот межфазного пространства, обладает маслостойкими свойствами.

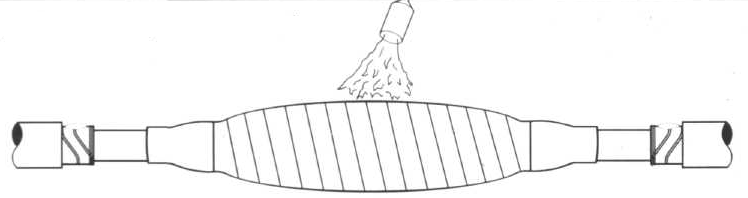

Намотка и усаживание термоспекаемой ленты.

Термоспекаемоя лента используется для придания формы межфазного заполнителя и сглаживания неровностей.

Усаживание внутреннего термоусаживаемого кожуха.

Внутренний термоусаживаемый кожух используется для уплотнение герметиков, обладает гидрофобными и маслостойкими свойствами.

Намотка экранной алюминиевой фольги.

Экранная лента используется для восстановления экранной оболочки кабеля.

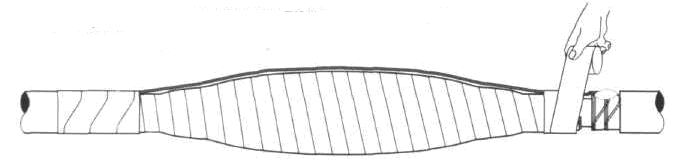

Присоединения провода – перемычки к оболочки.

Комплект напаянного заземления (контактная пластина – терка, роликовая пружина, провод).

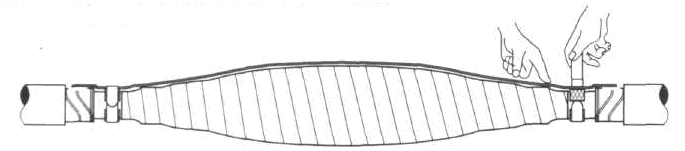

Намотка ленты – герметика на места присоединения заземляющего проводника.

Лента-герметик – гидрофобный материал. Используется для защиты муфты от проникновения влаги, обладает маслостойкостью.

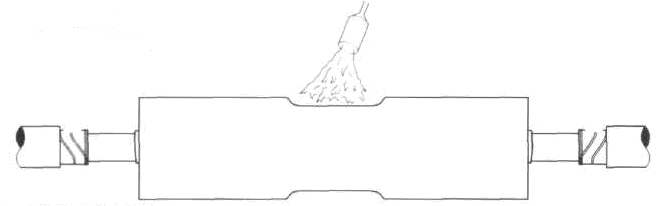

Усаживание наружного термоусаживаемого кожуха.

Наружный термоусаживаемый кожух используется для защиты от механических воздействий, обеспечивает герметизацию.

При соединении силовых кабелей следует применять конструкции муфт, соответствующие условиям их работы и окружающей среды, Соединения и заделки на кабельных линиях должна быть выполнены так, чтобы кабели были защищены от проникновения в них влаги и других вреднодействующих веществ из окружающей среды и чтобы соединения и заделки выдерживали испытательные напряжения для кабельной линии.

Все кабельные работы выполняют в брезентовых рукавицах для защиты от свинца, мастики, заноз.

Рабочий, которому выдают паяльную лампу, должен проверить, не вывертывается ли полностью без ослабления нажимной втулки винт, регулирующий подачу горючего в горелку. Если да, то разжигать лампу нельзя. Раз в 6 месяцев лампу испытывают гидравлически на рабочее давление.

Резать кабель, находящийся в эксплуатации и вскрывать чугунные и свинцовые муфты можно только в присутствии ответственного руководителя работ. Кроме того, кабель, проложенный в земле, нужно для проверки отсутствия напряжения на нем проколоть до токоведущих жил специальной изоляционной штангой с металлическим захватом и острием.

Металлическую часть заземляют. Прокол и резку выполняют в очках, диэлектрических перчатках, стоя на диэлектрическом коврике. Ножовку заземляют гибким проводом.

Монтаж кабельных заделок с применением эпоксидного компаунда или лаков № 1 и 2 выполняют по специальной инструкции.
