2. Опис лабораторного стенду
На планшеті встановлені реверсивний та нереверсивний магнітні пускачі, а також кнопки управління. Як регулятор напруги ~ 0... 220 В використовується релейний стенд. Стенд має вмонтований вольтметр.
3. Порядок виконання роботи
Вивчити конструкцію магнітних пускачів.
Вивчити схеми включення реверсивного та нереверсивного магнітних пускачів.

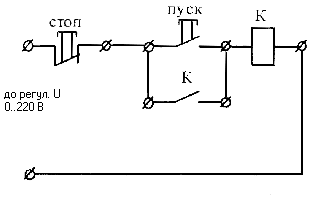

Зібрати схему лабораторного дослідження нереверсивного пускача та виконати його дослідження:
Рис 4. Лабораторна схема для дослідження реверсивного пускача.
виписати номінальні параметри котушки пускача. Скласти перелік основних функцій пускача;
зібрати схему пускача та надати її для перевірки викладачу;
увімкнути релейний стенд. Перевірити роботу пускача. Шляхом регулювання напруги зняти основні параметри пускача: напругу притягування котушки контактора та напругу відпускання контактора;

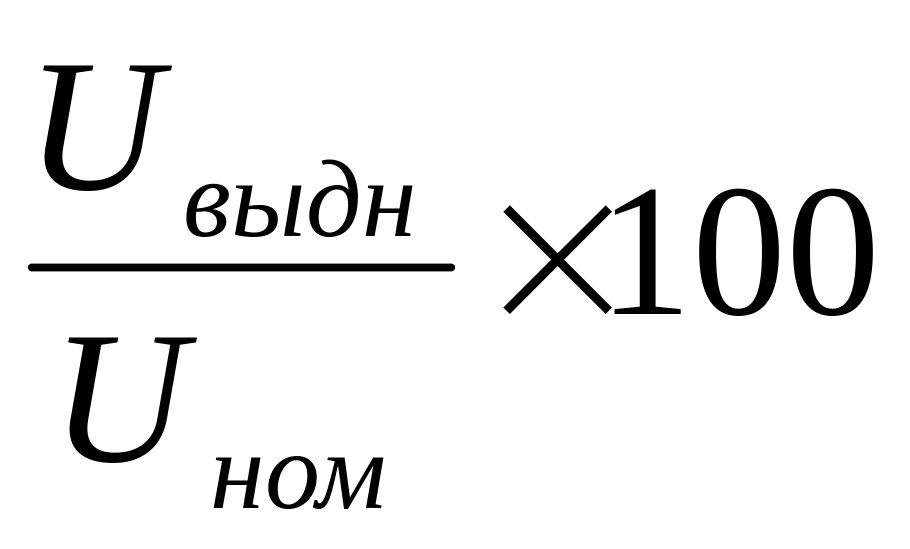

виразити ці параметри у відсотках до номінальної напруги живлення котушки контактора та зробити необхідні висновки щодо відповідності цих параметрів вимогам до пускачів.
4. Зібрати схему лабораторного дослідження реверсивного пускача та виконати його дослідження як для нереверсивного пускача: Електричні параметри необхідно дослідити для обох контакторів реверсивного пускача.
Рис 5 Лабораторна схема для дослідження реверсивного пускача.
Результати виконання роботи
Номінальні параметри нереверсивного пускача: |
Дослідження нереверсивного пускача
Напруга притягування котушки Uпр, В |
|
Напруга відпускання контактора, Uвідн, В |
|
Примітка |
|
|
|
|
|
Дослідження реверсивного пускача
Контактор |
Напруга протягування котушки Uпр, В |
% |
Напруга відпускання контактора, Uвідн, В |
|
“Вперед” |
|
|
|
|
“Назад” |
|
|
|
|
4. Зміст звіту
1. Коротка технічна характеристика МП, галузь їх застосування; призначення апарата в цілому та окремих його елементів.
2. Ескіз iз зазначенням габаритних розмірів i електрична схема МП.
3. Електрична схема випробувань i дані вимірів згідно з таблицями, а також акуратно накреслена характеристика теплового реле, що побудована за даними вимірів.
5. Контрольні запитання
1.Призначення та галузь використання магнітних пускачів.
2.Конструктивний устрій магнітних пускачів.
3.Схема включення реверсивного пускача. Фізична суть реверсу.
4.Призначення блок - контактів пускача.
5.Види блокування, які реалізовані в магнітних пускачах.
6.Контроль напруги живлення і захист мінімальної напруги.
7.Тепловий захист в магнітному пускачі.
8.Перелік функцій магнітних пускачів.
