Гидродроссели
Устройства, которые предназначены для ограничения или регулирования расхода рабочей жидкости в гидросистемах. Дроссели могут быть: регулированными, не регулированными.
Главная характеристика дросселя – это зависимость расхода рабочей жидкости от перепадов давлений на нем
Qдр=
α∙fдр
α – коэффициент расхода жидкости (0,68-0,7);
fдр – площадь поперечного сечения дроселя;
– вязкость
жидкости;
По принципу действия дроссели бывают вязкостного и инерциального сопротивлений.
Расчет перепада давлений жидкости для дросселей вязкостного сопротивления с круглым сечением канала проводять по формуле Дарси-Вейбаха:
∆Р
= λ∙
∙ρ
, а для каналов других сечений ∆Р
= λ∙
∙ρ
; R=
λ – коэффициент Дарси;
l – длина канала дросселя;
f – площадь поперечного канала дросселя;
P – периметр живого сечения канала дросселя;
v – средняя скорость движения жидкости;
ρ – вязкость;
Расход дросселей вязкостного сопротивления линейно зависят от длины канала.
Самым распространенным дросселем вязкостного сопротивления является винтовой, с прямоугольной или треугольной формой сечения канала.
Винтовой дроссель состоит из корпуса (1), в котором размещен винт (2), и регулирующего винта (3). Рабочая жидкость подводится к каналу Р и по винтовой канавке винта (2) попадает в канал А. Длину винтовой канавки можно изменять при помощи вращения винта (3). Для винтовой канавки с размерами сечения axb расход давления на дросселе определяется по формуле:
∆Р
= λ∙
∙ρ
= λ∙
∙ρ
Вязкостные дроссели имеют линейную характеристику при постоянной температуре жидкости, но в процессе роботы гидропривода температура жидкости изменяется, в следствии чего изменяется вязкость и стабильность характеристик.
В инерционных дросселях расход жидкости и перепад давлений не зависят от вязкости. Перепад давлений в таких дросселях обуславливается только инерционными свойствами потока. Такие дроссели изготавливаются в виде тонких шайб с круглым отверстием и острыми кромками. Такие дроссели имеют более стабильные характеристики и характеризуются независимостью перепада давлений от вязкости жидкости.
При дросселировании потока жидкости, часть его энергии превращается в теплоту, величина которой пропорциональна перепаду давлений.

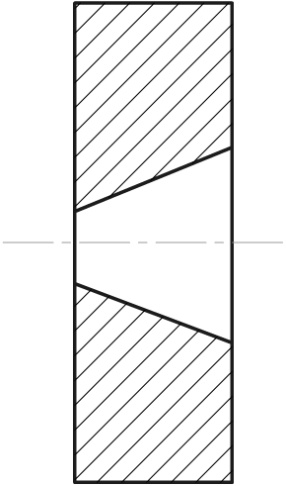

Дроссель инерциального сопротивления:

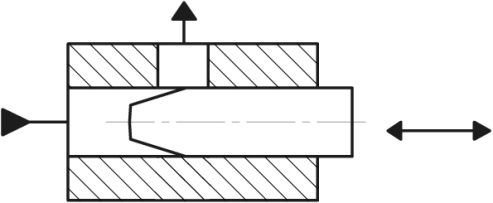

Схемы дросселей с регулированным сопротивлением
Дроссель щелевого типа
Дроссель иголчастого типа (конус-конус)
Дроссель кольцевого типа
Дроссель золотникового типа
Дроссель с острыми кромками
Направляющая гидроаппаратура
Направляющая гидроаппаратура предназначена для изменения направления, пуска и остановки потока жидкости в одной или нескольких гидравлических линиях.
К этой группе аппар атов относятся гидрораспределители золотникового и кранового типов, гидрозамки и некоторые клапаны давления.
Распределители состоят из золотника (крана), корпуса, рукятки переключения, сливных каналов, канала подачи и выходного канала.
Количество линий распределителя определяется числом каналов через которые проходит основной поток жидкости. Управляющие и дренажные каналы в число линий не входят.
Количество позиций распределителя определяется числом фиксированных положений его золотника.
Гидрораспределители бывают с электрическим, гидравлическим, пневматическим, механическим и комбинированным управлением.
По количеству позиций распределители делятся на двухпозиционные, 3-х и многопозиционные.
По количеству линий – 2-5 линейные
По степени перекрытия распределители бывают с позитивным, негативным и нулевым перекрытием.
