Міністерство науки і освіти України
Національний технічний Університет України
Київський політехнічний інститут
Механіко машинобудівний інститут
Кафедра конструювання верстатів і машин
Звіт з лабораторної роботи №1.
Ознайомлення з конструкцією та особливостями роботи регулюючої та напрямної апаратури
Виконав:
Студент гр.МВ-91
Брезіцький С.М.
Перевірив:
Доц. кафедри
конструювання
верстатів і машин
Новік М.А.
2011
Лабораторная работа №1
Ознакомление с конструкцией и особенностями работы регулирующей и направляющей гидроаппаратуры
Данную лабораторную работу рекомендуется проводить в такой последовательности: ознакомиться с конструкцией и принципом действия гидроклапана давления прямого действия, предохранительного клапана непрямого действия и редукционного клапана, дросселей и регуляторов расхода и направляющей гидроаппаратуры - гидрораспределителей типа В, Р (Рн) , ПГ и односторонних гидрозамков.
Клапаны давления
Клапаны давления делятся на напорные (предохранительные и переливные) редукционные и клапаны равности давлений. Предохранительные клапаны предохраняют гидропривод от давления, превышающего установленное. Они действуют лишь в аварийных ситуациях (пропускают рабочую жидкость из напорной линии в сливную), в отличие от переливных клапанов, предназначенных для поддержания заданного давления путем непрерывного отвода на слив части рабочей жидкости во время работы. Предохранительные клапаны станочных гидросистем, как правило, работают в режиме переливных клапанов.
При небольших расходах масла и рабочих давлениях применяют предохранительные клапаны прямого действия.
Гидроклапаны давления
Данные гидроклапаны предназначены для использования в гидросистемах станков и других гидрофицированных машин в качестве:
а) предохранительного клапана для предохранения объемного гидропривода от давления, превышающего установленное;
б) переливного гидроклапана для поддержания заданного давления путем непрерывного отвода жидкости во время работы;
в) клапана последовательности для пропускания потока рабочей жидкости при достижении заданного давления (в этом потоке или управляющем), определяемого настройкой пружины;
г) клапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом ж отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке.
Устройство и принцип действия гидроклапана давления
Предназначены для регулирования, поддержания на заданном уровне, или ограничивания давления рабочей жидкости в гидросистемах (для предохранения от перегрузки давлением гидросистем).
В зависимости от выполнения функций они делятся на: предохранительные и напорные(переливные), редукционные, прямого и непрямого действия.
Предохранительные и напорные клапаны имеют одно и то же предназначение. Отличаются они тем, что предохранительный клапан срабатывает периодически, а напорный клапан постоянно находится в действии, т.е. через него все время отводится часть жидкости в атмосферу(в бак).
Напорный клапан предназначен для защиты гидросистемы от давления что превышает заданное. При достижении заданного значения давления клапан открывается и соединяет гидросистему с атмосферой, при этом давление в гидросистеме будет иметь постоянную заданную величину.

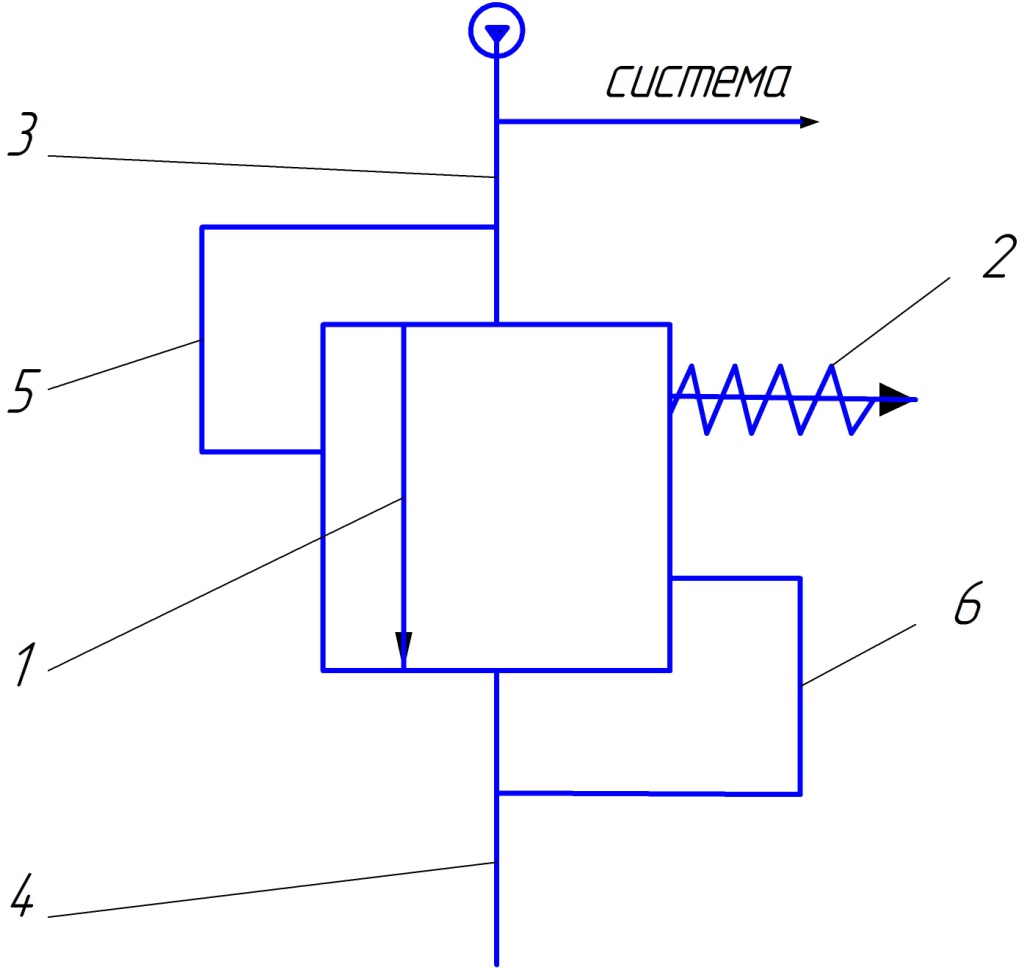

Схема напорного клапана прямого действия
Напорный клапан подключается в систему параллельно, то есть он отвечает за давление которое поддерживается в его входном канале (3).
Принцип действия напорного клапана прямого действия состоит в следующем:
В начальном положении под действием силы действия регулированной пружины (2) золотник (1) закрыт, то есть каналы (3) и (4) заперты. При повышении давления в системе повышается давление что действует на золотник (1) через канал (5) и когда сила давления что действует на золотник слева станет больше силы пружины (2), золотник смещается вправо и соединяет канал (3) со сливным каналом (4), при этом давление в системе будет постоянным, равным настроенному с помощью регулированной пружины (2). Если давление в канале (3) уменьшается, то под действием силы пружины (2) золотник закрывается.
Схема напорного клапана непрямого действия
Принцип действия: В начальном положении переливной золотник (1) и дополнительный клапан (3) закрыты. При повышении давления в канале (5)(системе) одновременно увеличивается давление что действует на переливной золотник (1) с левой и с правой стороны и на дополнительный клапан только с правой стороны.
Когда сила от давления, что действует на клапан (3) станет больше чем сила от регулируемой пружины (4) он переместится вправо и соединит управляющий канал (10) со сливом (6), при этом давление что действует на переливной золотник (1) справа будет неизменным. При дальнейшем повышении давления в канале (5), увеличивается только давление что действует на золотник (1) слева и когда сила давления что действует на золотник (1) слева станет большим силы давления с правой стороны, он перемещается вправо, соединяя канал (5) со сливом (6). При этом давление в канале (5) будет постоянным, равным заданному с помощью регулированной пружины (4).
При понижении давления в канале (5) переливной золотник (1) и дополнительный клапан (3) под действием пружин закрываются.
Предохранительный клапан непрямого действия более сложен по конструкции, чем клапан прямого действия, но он дает возможность регулировать давление в системе с погрешностью 0,1-0,3 атм. (а клапан прямого действия – ±3 атм.)
