Задания:

1. Для частоты f = N ГГц (N - № варианта) построить поле Е – волны. Тип поля определяется параметрами m = 2+(-1)^N_, n = 2+(-1)^2N_. Длина и ширина волновода должны быть выбраны так, чтобы выполнялось условие f > f_KP. Векторные линии напряженности электрического и магнитного полей должны быть представлены при t = 0 в плоскостях a) XY при z = 0, б) YZ при x = a/2, в) XZ при y = b/2

2. Для частоты f = N ГГц построить поле H – волны. Тип поля H_11. Длина и ширина волновода должны быть выбраны так, чтобы выполнялось условие f > f_KP. Векторные линии напряженности электрического и магнитного полей должны быть представлены при t = 0 в плоскостях a) XY при z = 0, б) YZ при x = a, в) XZ при y = b

3. Рассмотреть случай переноса энергии основной волной H₁₀, воспользовавшись условием (10) для заданной частоты f = N ГГц

Практическая работа №7 Распространение электромагнитных волн в цилиндрическом волноводе

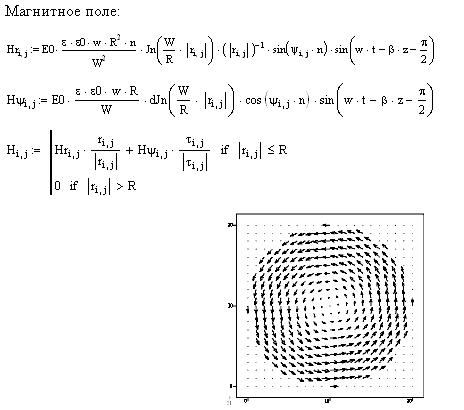

Построим графики поперечной составляющей магнитного поля волны

(z=0, t=0)

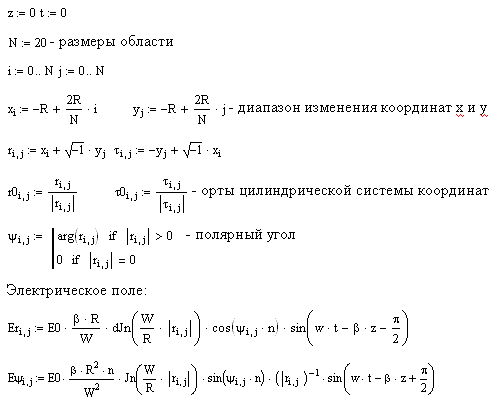

Построим векторное поле волны в поперечной плоскости при

Рассмотрим поле Е-волны в продольной плоскости

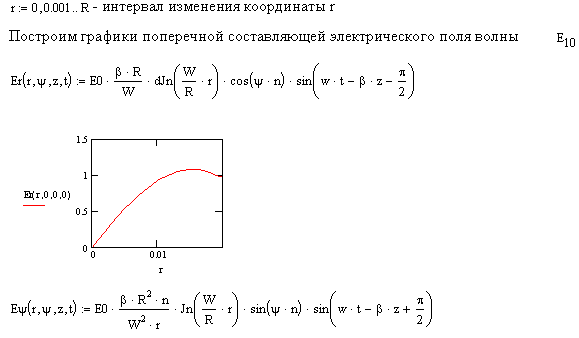

График продольной составляющей электрического поля волны

(z=π/4, t=0):

Задание

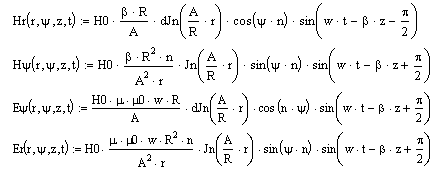

Рассмотреть структуру H-волны в цилиндрическом волноводе:

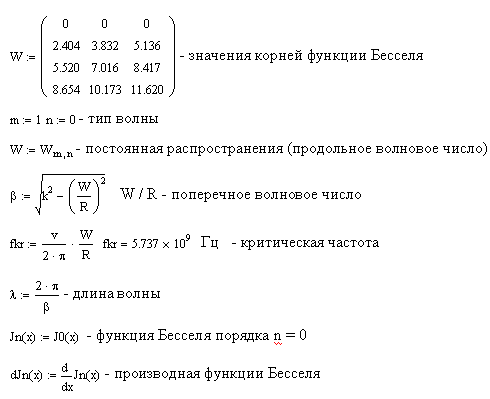

- значения корней производной функции Бесселя

Образец титульного листа

Астраханский государственный технический

университет

КОММИТЕТА РФ по РЫБОЛОВСТВУ

Кафедра Электротехники

Практическая работа №

«Название»

по дисциплине

«Электромагнитные поля и волны»

Студента: гр. №

ФИО, подпись

Проверил:

должность,

ФИО, подпись

Астрахань 2012

Рекомендуемая литература

1. Бессонов Л.А. Электромагнитное поле – М.: «ГАРДАРИКИ», 2003 г – 320 с.

2. Пименов Ю.В., Вольман В.И., Муравцов А.Д. Техническая электродинамика – М.: «Радио и связь», 2000 г – 536 с.

3. Демирчян К.С., Нейман Л.Р., Коровкин Н.В., Чечурин В.Л. Теоретические основы электротехники. Том 3. – М.: «Питер», 2004 г – 344 с.

4. Никольский В.В., Никольская Т.Н. Электродинамика и распространение радиоволн. – М.: Наука. - 1988.

5. Витевский В.Б., Павловская Э.А. «Электромагнитные волны в технике связи» – М.: «Радио и связь», 1995 г – 121 с.

6. Сборник задач и упражнений по теоретическим основам электротехники / Л.А. Бессонов и др. М.: Высшая школа, 2000 г.

7. Коровкин Н.В., Селина Е.Е., Чечурин В.Л. Теоретические основы электротехники. Сборник задач. – М.: «Питер», 2004 г – 512 с.
