Линия задержки выполнена на элементах задержки, где Количество элементов задержки определяется по формуле
N = 1 + 0.5 FД / Fсдв.
Рассчитанная величина округляется до ближайшего целого нечетного числа.

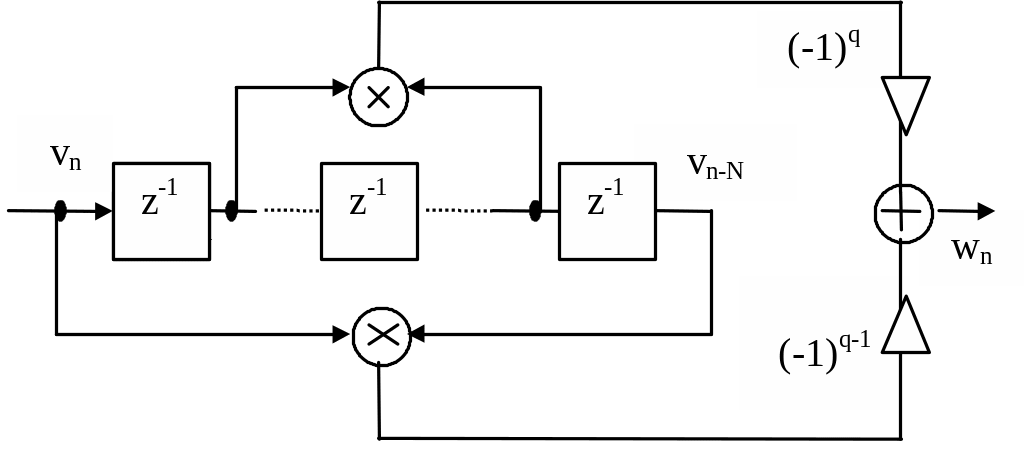

Рисунок 3.17 – Частотный детектор на цифровой линии
задержки
Формирователь элементарных посылок вырабатывает постоянный положительный уровень элементарной посылки, например, «1», если выходной сигнал детектора положителен и вырабатывает постоянный отрицательный уровень, например, «-1», если выходной сигнал детектора отрицателен.
Для моделирования демодулятора необходимо сформировать испытательный сигнал частотной манипуляции.
Эта операция осуществляется в два этапа:
1.Формируется случайная последовательность элементарных посылок позитива и негатива,
2. Осуществляется частотная модуляция несущей, которую вырабатывает генератор синусоидальных колебаний.
На первом этапе сначала формируется пилообразное колебание (рисунок 3.18), из которого получается последовательность единичных отсчетов на границах элементарных посылок (рисунок 3.19)
Константа AТ, задающая частоту пилы равна
,
где v – скорость манипуляции в бодах, FД – частота дискретизации в герцах.

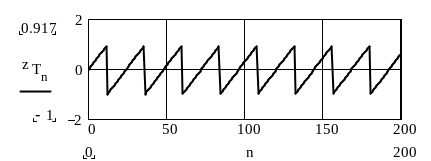

Рисунок 3.18 – Вспомогательное пилообразное колебание
Формируется последовательность единичных отсчетов на границах элементарных посылок
Рисунок 3.19 – Единичные отсчеты на границах
элементарных посылок
Для
получения последовательности элементарных
посылок используется функция
,
которая выдает случайное число в
диапазоне от нуля до единицы. Если на
границе элементарной посылки (при in>0)
значение функции меньше 0.5 формируется
посылка позитива, в противном случае
формируется посылка негатива.
Временная диаграмма случайной последовательности элементарных посылок приведена на рисунке 3.20.

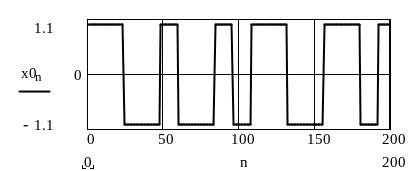

Рисунок 3.20 – Последовательность элементарных
посылок
Управление частотой синусоидального сигнала осуществляется путем изменения частотозадающей константы A в зависимости от передаваемой посылки
,
где
- константа, задающая частоту посылки
позитива,
-
константа, задающая частоту посылки
негатива,
При правильно выбранной частоте дискретизации средняя частота сигнала, приведенная в интервал Котельникова, равна
.
Формируем пилообразное колебание с изменяющейся частотой, а из него частотно-манипулированный сигна
Временная диаграмма испытательного частотно-манипулированного сигнала приведена на рисунке 3.21.
Этот сигнал подается на вход детектора
Выходной сигнал детектора определяется следующим соотношением
Рисунок 3.21– Испытательный частотно-манипулирован-
ный сигнал
Временная диаграмма выходного сигнала детектора приведена на рисунке 3.22

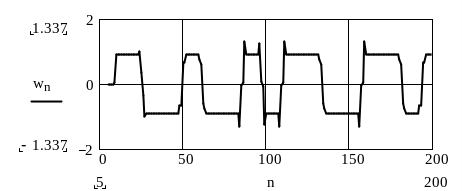

Рисунок 3.22 – Сигнал на выходе частотного детектора
Формирователь элементарных посылок функционирует в соответствии со следующим соотношением
Временная
диаграмма выходного сигнала демодулятора
вместе
с временной диаграммой переданного
сигнала показана на рисунке 3.23
Рисунок 3.23 – Временные диаграммы принятого и
переданного сигналов
Из рисунка видно, что принятый сигнал отличается от переданного только временным сдвигом. Естественно, это справедливо только при отсутствии помех радиоприему.
Приложение А
Оформление титульного листа
Федеральное агентство связи
Поволжский государственный университет
телекоммуникаций и информатики
Факультет РТ
Кафедра РРТ
Сдан на проверку________«___»_____201_г.
Допустить к защите________«___»_____201_г.
____________________________________________
(наименование темы)
Курсовой проект по_дисциплине
«Устройства приема и обработки сигналов в СПРС»
Пояснительная записка
на ______листах
Руководитель_______________
Студент_________группы____
Оценка____________________
Члены комиссии____________
____________
Самара 201_г.
ПРИЛОЖЕНИЕ Б

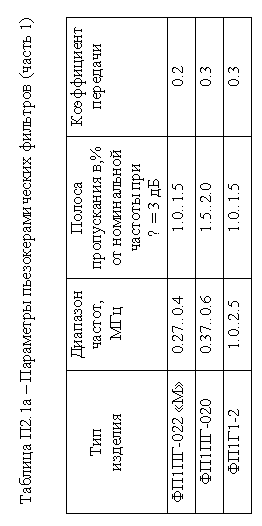

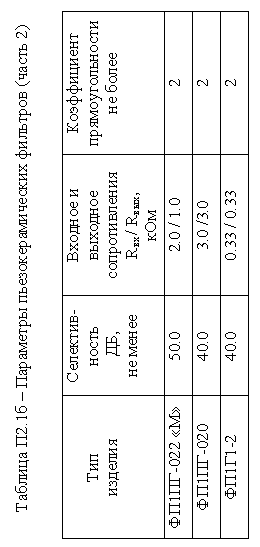

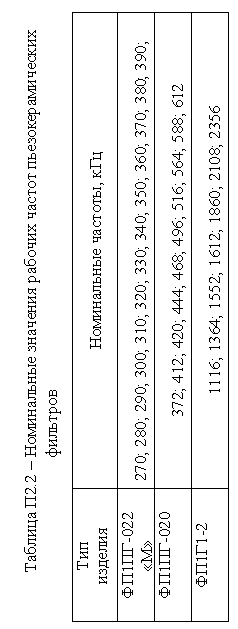

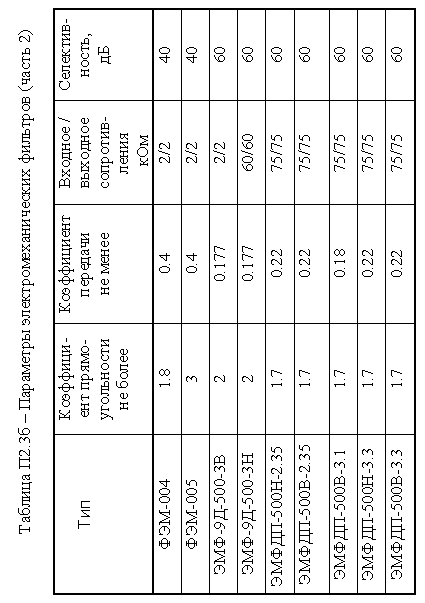

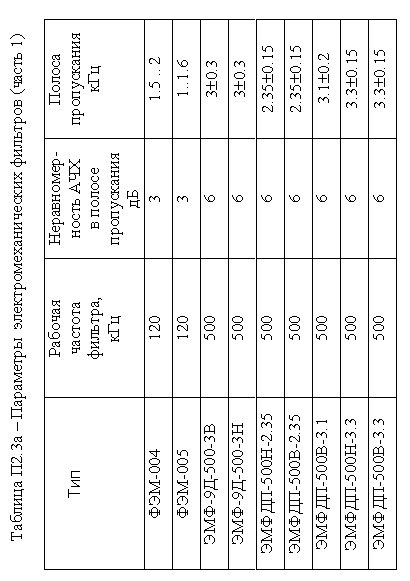

ПАРАМЕТРЫ ПОЛОСОВЫХ ФИЛЬТРОВ
ТРАКТА ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ
Оглавление
